Myeclipse8.5下JAVA代碼導成UML類圖

myelipse里有UML1和UML2兩種方式，UML2功能更強大，但是兩者生成過程差別不大

1.建立Test工程，如下圖，uml包存放uml類圖

package com.zz.domain;

public class User {

private int id;

private String name;

public int getId() {

return id;

}

public void setId(int id) {

this.id = id;

}

public String getName() {

return name;

}

public void setName(String name) {

this.name = name;

}

}

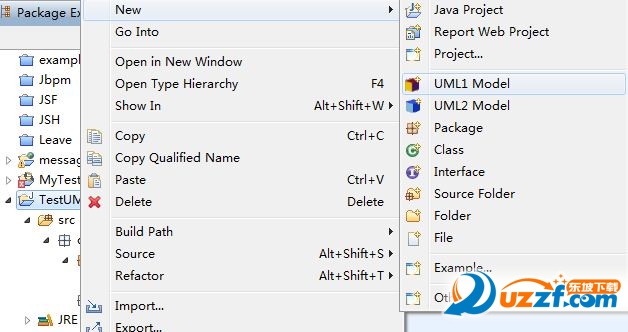

2.打開MyEclipse UML 透視圖，新建Uml1,如下

3.雙擊打開User.umr

4.將User.java文件拖拽進該視圖中，有提示如下

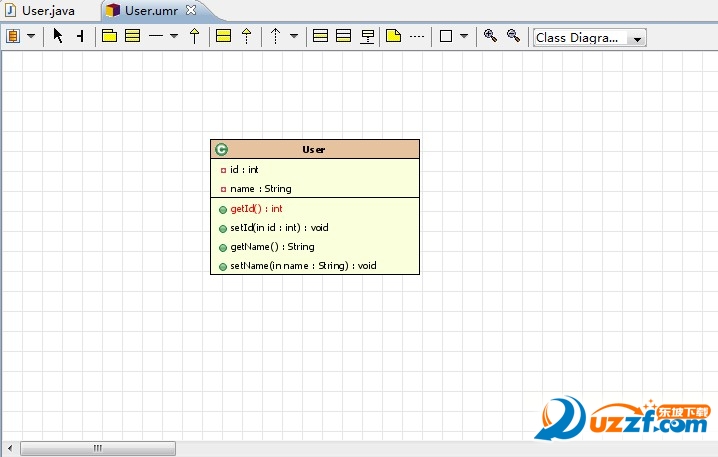

5.點擊finish,結果如下，保存即可

UML2類圖

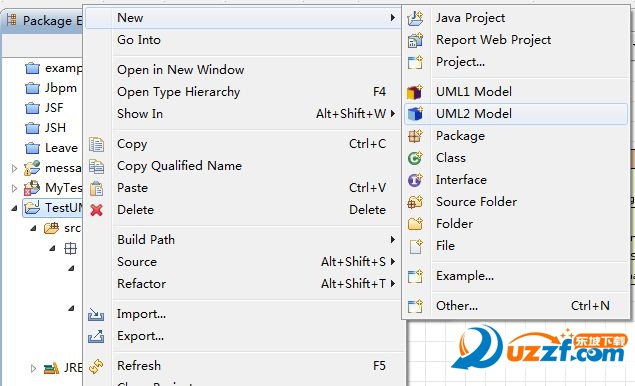

1.工程上點擊右鍵，如下圖：

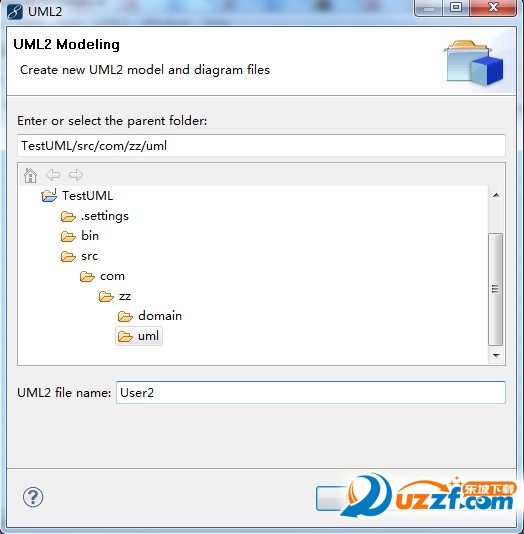

2.新建User2的類圖

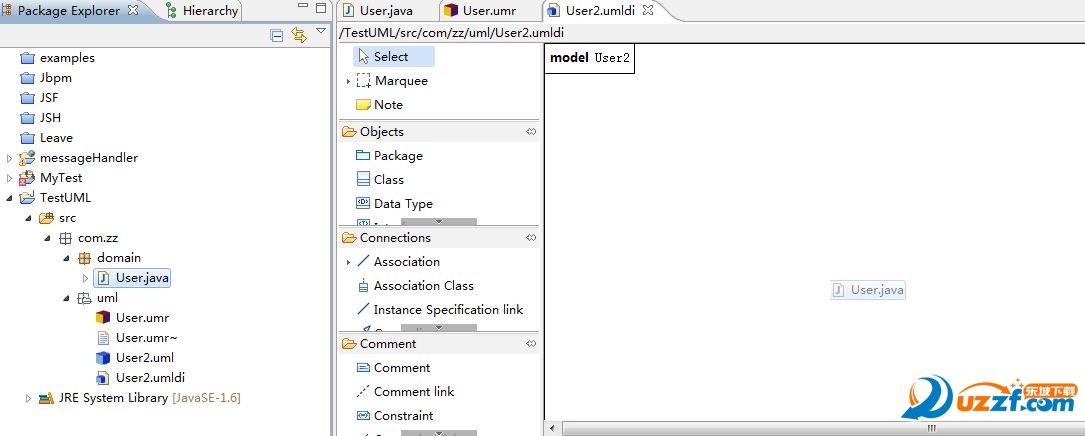

3.將User.java拖入該視圖中，如下

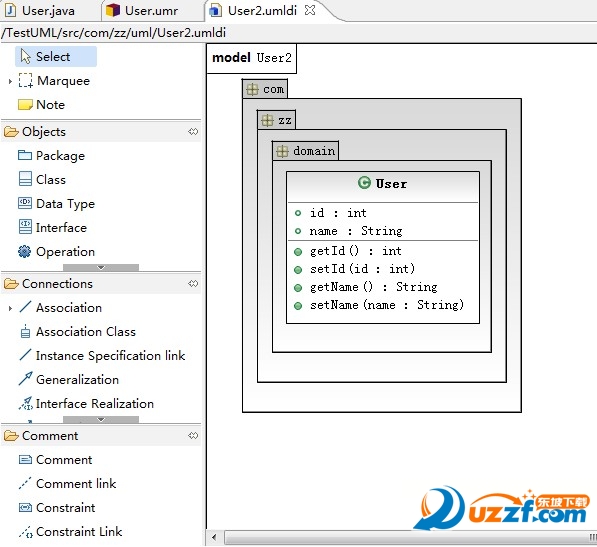

4.可得UML2類圖，保存即可

5.可將類圖導出成圖片，在該類圖上點擊右鍵
