諾方舟測線儀NF-308使用說明及功能介紹

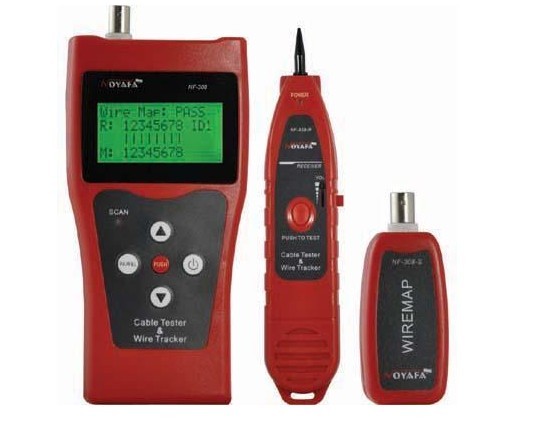

諾方舟NF-308型多用途網絡線纜測線儀是一款具有多種新型功能的線纜測試和查線儀表，本設備由主測試器(NF-308)、接收器(NF-838-R)和遠端識別器三部分組成。下圖為諾方舟NF-308測線儀：

該新型儀表外觀流暢, 手感好和貼心的人性化設計。它具有尋線、對線及線路狀態測試三大功能，具有快捷、準確的特點,，是通信線路、綜合布線，線路等弱電系統安裝、維護工程技術人員的實用工具。廣泛應用于電話系統、計算機網絡及其它涉及金屬導線線路等領域。

諾方舟測線儀(NF-308)說明書下載 pdf格式(共12頁) 評分:

5.0

類別： 書集教程    大�。�6.5M    語言： 中文
查看詳細信息 >>

諾方舟NF-308應用：

1、電信網絡線路工程和日常維修工作

2、計算機網絡線路工程

3、其它金屬導線線路工程和維護工作

精明鼠NF-308技術指標：

（1）外形尺寸:主測試器:185X105X50mm； 接收器:218X46X29mm。

（2）電源:主測試器:9V疊層電池； 接收器:9V疊層電池。

（3）顯示:專用4X16字符大屏幕LCD點陣（有效視區61.6X25.2mm）。

（4）測試電纜類型:STP/UTP 雙絞線，同軸電纜，電話線。

（5）探測電纜類型:可直接尋找5E, 6E, 電話線, 同軸電纜, USB線等多種線纜。

（6）工作環境溫度:-10 +60。

（7）測試儀器口和探頭

主測試器:RJ45主端口（MAIN）,RJ45 副端口（LOOPBACK）,

RJ45尋線端口； 接收器探頭；遠端識別器RJ45端口（R）

附加BNC及RJ11轉換器可測量同軸電纜, 電話線連通性。

（8）雙絞線長度測量: 范圍: 1-350米（3-1200英尺）

校準精度: 3％（+/-0.5M, 或+/-1.5ft）。（校準電纜5米）

出廠精度: 5％（+/-0.5M, 或+/-1.5ft）。（AMP, ATT5類線）

顯示:：米或英尺。

（9）長度校準

用戶可用已知長度的電纜線, 自設校準系數, 校準線纜長度大于5米。

（10）線序和電纜故障定位，故障檢測，開路，短， 反接，交叉和串繞。

（11）電纜定位:8個遠端被動測試插口（ID1-ID8）。

（12）自動延時關機時間:30分鐘不操作。

精明鼠NF-308功能特點：

1、單人即可進行線纜的連通性測試。

2、可直接尋找5E, 6E, 電話線, 同軸電纜, USB線等多種線纜。

3、可檢測5E、6E、同軸電纜及電話線的接線故障, 包括: 開路, 短路, 跨接, 反接和串繞。

4、網線對線測試:接線/連接錯誤的定位。

5、 測試線長度斷點:測量線纜長度, 并確定開路、短路的距離。

6、電纜長度動態校準功能, 使長度測量精度高達97％。由于網線的材質都不同，有的是純銅，有的是鋁包銅，再測試網線長度功能之前一定要校準下。
