01K403風機盤管安裝圖集介紹

01K403風機盤管安裝圖集簡稱為01k403圖集,該圖集主要適用于安裝在一般民用建筑內的、風量不大于2500m3/h的風機盤管機組,具有一定的實用性。本節內容小編為大家整理帶來的是這一圖集的pdf格式超清免費版,圖集共由18頁組成,圖集字跡清晰,內容完整,如果你需要一份pdf格式的01k403圖集作為參考資料,那就趕緊來下載吧!

01K403風機盤管安裝圖集目錄節選

目錄:

01K403 風機盤管安裝

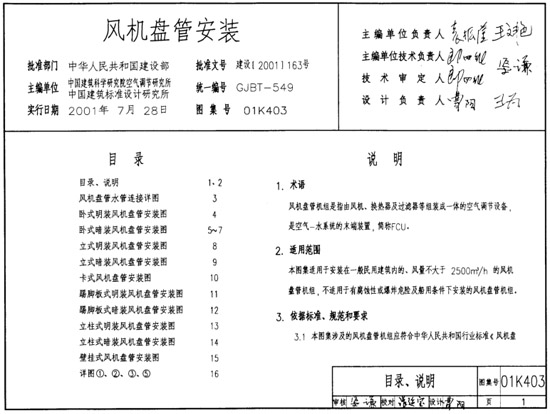

目錄、說明1

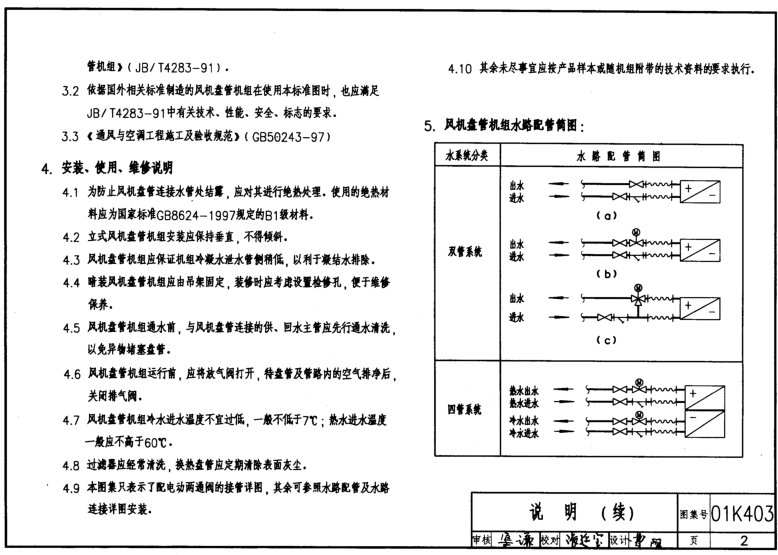

風機盤管水管連接詳圖3

臥式明裝風機盤管安裝圖4

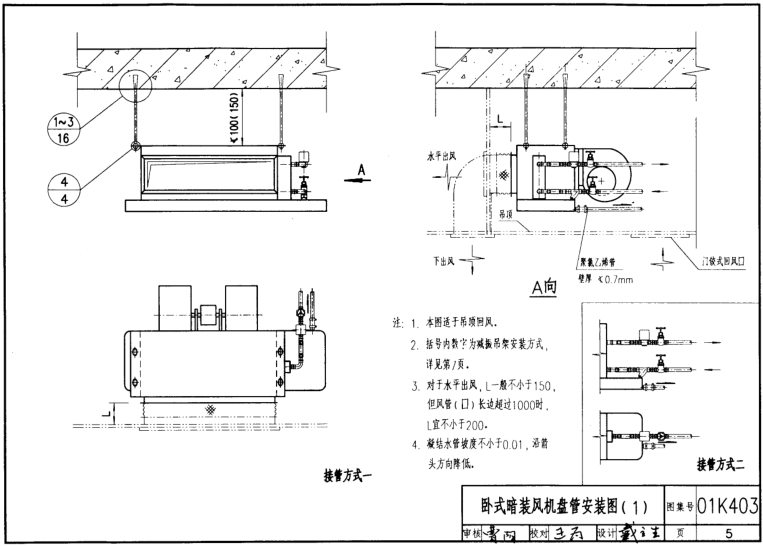

臥式暗裝風機盤管安裝圖5

立式明裝風機盤管安裝圖8

立式暗裝風機盤管安裝圖9

卡式風機盤管安裝圖10

踢腳板式明裝風機盤管安裝圖11

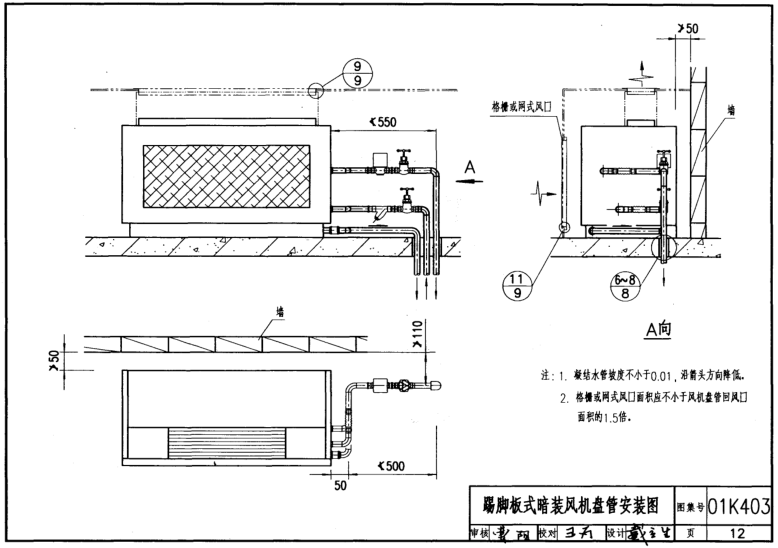

踢腳板式暗裝風機盤管安裝圖12

立柱式明裝風機盤管安裝圖13

立柱式暗裝風機盤管安裝圖14

壁掛式風機盤管安裝圖15

詳圖①、②、③、⑤16

01(03)K403 風機盤管安裝(2003年局部修改版)

……

01K403風機盤管安裝圖集圖樣
