05J910-1鋼結構住宅(一)圖集內容簡介

本圖集適用于抗震設防烈度8度和8度以下地區的防火等級低于三級、高于四級和三層以下的獨立或聯排鋼結構住宅。主要包括冷彎薄壁型鋼和輕鋼框架體系的鋼結構住宅。圖集中給出了兩種結構體系、墻體體系、屋蓋體系及其技術要求，并給出了墻體與基礎、墻體與樓地面、墻體與門窗、墻體與屋蓋的連接構造，樓梯構造及與樓地面的連接構造，以及鋼結構住宅屋面、墻面、樓地面的工程做法。關于鋼結構住宅的防火和防銹蝕問題，圖集中就建筑構件的燃燒性能、包覆材料、填充材料及鍍鋅層厚度等提出了具體要求。

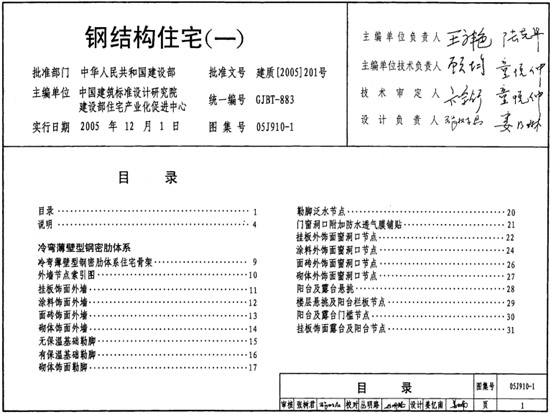

目錄

目錄1

說明4

冷彎薄壁型鋼密肋體系

冷彎薄壁型鋼密肋體系住宅骨架9

外墻節點索引圖10

掛板飾面外墻11

涂料飾面外墻12

面磚飾面外墻13

砌體飾面外墻14

無保溫基礎勒腳15

有保溫基礎勒腳16

砌體飾面勒腳17

勒腳泛水節點20

門窗洞口附加防水透氣膜鋪貼21

掛板外飾面窗洞口節點22

涂料外飾面窗洞口節點24

面磚外飾面窗洞口節點26

砌體外飾面窗洞口節點27

陽臺及露臺懸挑28

樓層懸挑及陽臺欄板節點29

陽臺及露臺門檻節點30

掛板飾面露臺及陽臺節點31

懸挑墻下及檐下節點32

彩色水泥瓦屋面檐口節點33

彩色水泥瓦屋面山墻節點34

彩色水泥瓦屋面高差處節點35

彩鋼瓦屋面檐口節點36

彩鋼瓦屋面山墻節點37

彩鋼瓦屋面高差處節點38

油氈瓦屋面檐口節點39

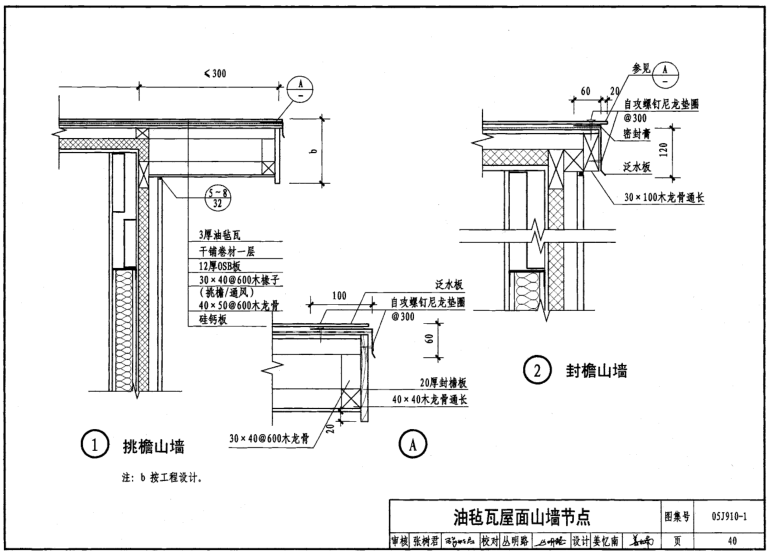

油氈瓦屋面山墻節點40

油氈瓦屋面高差處節點41

內墻節點索引圖42

內墻連接節點43

內墻木門側框連接節點44

內墻木門框上下及踢腳節點45

內墻穿管及墻體吊掛節點46

內墻電控箱安裝節點47

內墻面盆及臺面安裝節點48

冷彎薄壁型鋼密肋體系住宅常用構件49

墻骨架體系50

墻架柱組合形式51

墻架柱與基礎連接52

承重墻柱間支撐及剪力支撐53

墻架柱加勁與拉接54

門窗過梁55

窗臺56

內外墻角柱的連接57

樓蓋骨架體系58

樓蓋梁組合形式59

樓蓋與基礎及承重墻連接60

樓蓋與內墻及托梁連接61

樓蓋開洞62

樓蓋及陽臺懸挑63

樓蓋梁連接與支撐64

樓蓋鋪板65

屋蓋體系66

屋架構件連接67

屋架上弦與外墻連接68

屋架上弦與樓蓋連接69

屋架上弦與矮墻連接70

樓梯71

工程做法72

輕鋼框架體系

輕鋼框架體系外圍護方案84

復合保溫系列板材構造索引圖86

復合保溫系列標準板87

復合保溫系列門窗洞口板88

外墻板與鋼柱連接節點89

外墻角與鋼柱連接節點90

外墻與內墻連接節點91

內墻連接節點92

內墻及外墻板縫節點93

內外門安裝節點94

窗洞口節點95

墻板吊掛節點96

樓板與鋼梁連接節點97

內墻與樓板連接節點98

屋面板連接節點99

外墻掛板及輕鋼框架結構連接索引圖100

外墻掛板布板示意圖101

外墻掛板屋檐及勒腳節點102

外墻掛板窗洞口及板縫節點103

外墻掛板墻角節點104

輕鋼框架結構連接節點105

工字鋼框架體系住宅節點索引圖109

勒腳節點110

窗口節點111

女兒墻及屋頂露臺節點113

內墻、外墻與樓板連接節點114

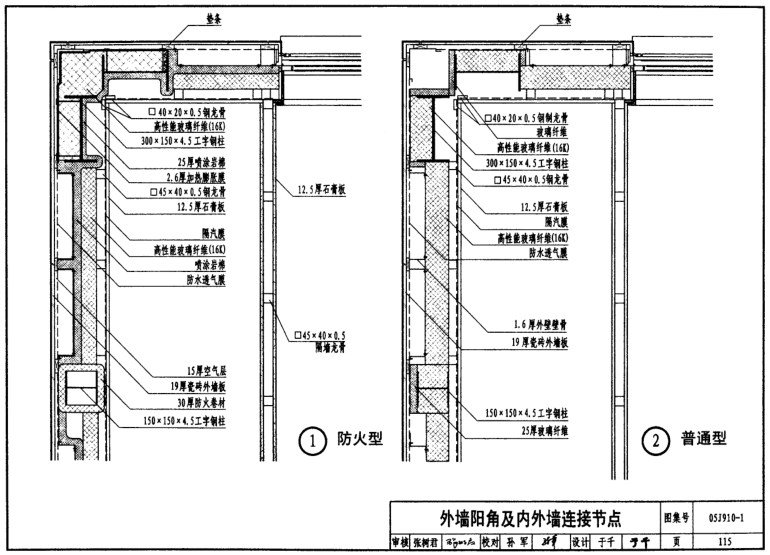

外墻陽角及內外墻連接節點115

方鋼框架體系住宅節點索引圖116

外墻勒腳、檐口及水平縫節點117

窗口節點118

外墻陽角、陰角及豎縫節點120

外墻陽角、陰角及門洞口節點121

外墻板安裝及板縫節點122

樓面節點123

太陽能集熱板安裝124

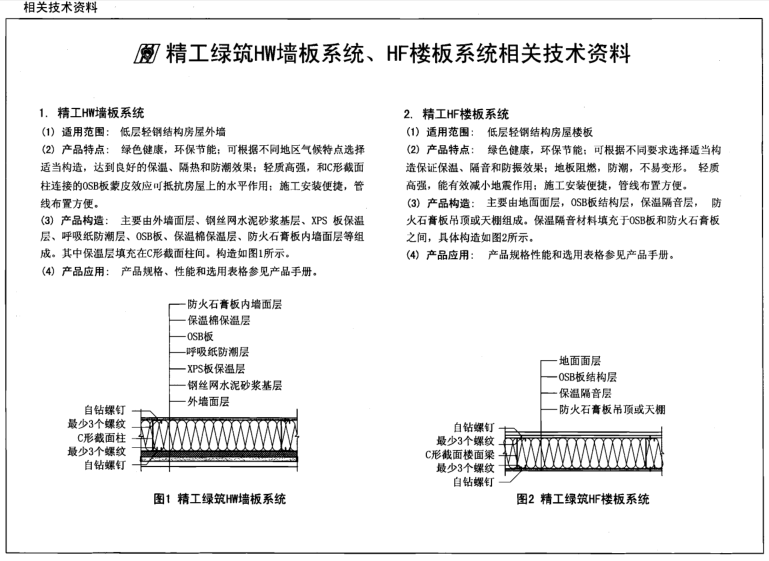

相關技術資料125

05J910-1鋼結構住宅(一)圖集圖樣
