這是一份包含有多款hypermesh實例的hypermesh教程，當然，作為doc格式，它其實也是一份非常難得的hypermesh學習筆記，該教程從HyperMesh基礎知識開始講起，內容詳細，條理清晰，是一份非常不錯的hypermesh入門學習教程，想要掌握更多hypermesh知識的朋友們趕緊來看看吧！

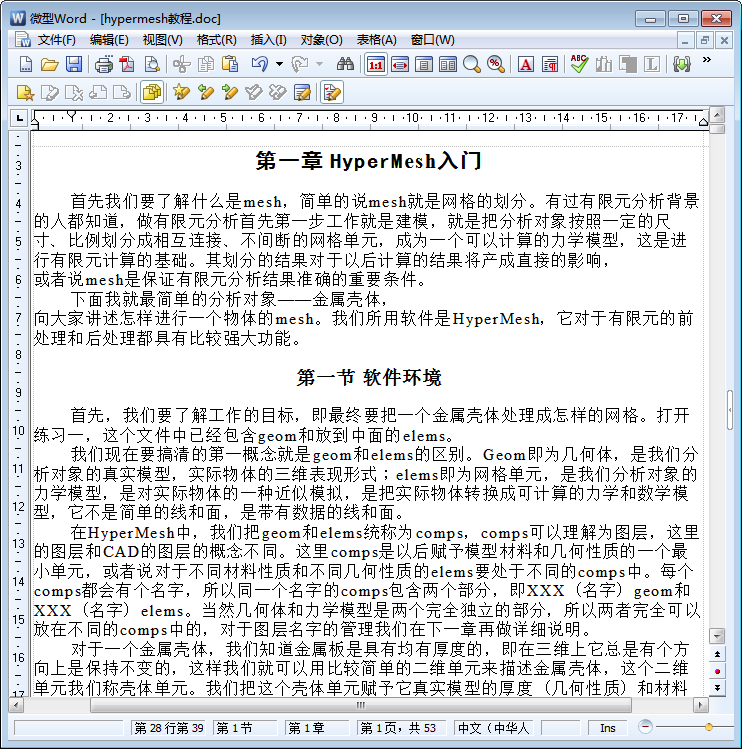

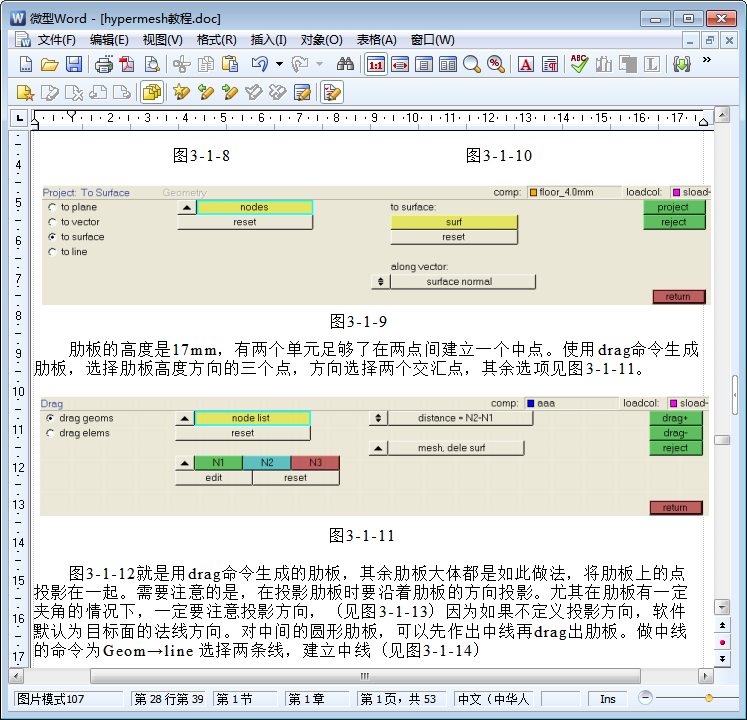

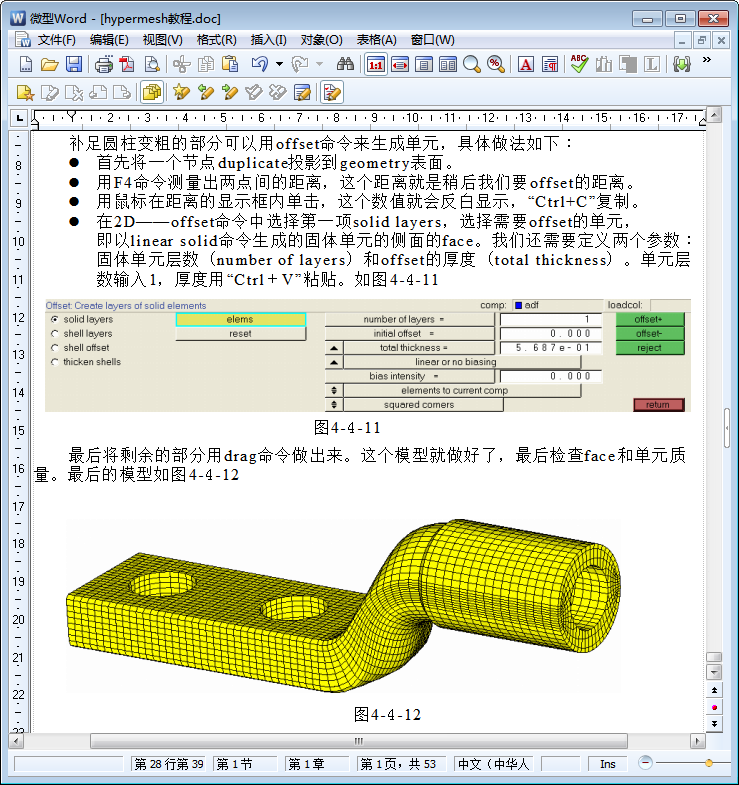

hypermesh教程內容節選

……

把單元放到中面在HyperMesh中是一個非常簡單的命令，我會在以后想大家講述。對于金屬殼體來說，中面和上下表面是類似的，或者說基本一致。這樣我們對于金屬殼體來說，首先要做的是對于上表面或下表面進行網格劃分，以后我們還要談到選擇上表面和選擇下表面的細微不同，這里我先認為它是相同的。就練習一，我針對怎樣進行一個表面的網格劃分來讓大家熟悉這個軟件的命令。

窗口下方是主菜單，共分7類，分別是Geom、1D、2D、3D、BCs、Tool、Post，每一類中有一些重復的比較經常使用的命令。

……

用F3命令將這些肋板的節點合并到一起。注意這里就不能用at middle選項了，最后再整理一下肋板的mesh，因?yàn)檫@時mesh已經不用再offset了，所以我們可以順便調整一下單元質量。

而后，我們就可以完成底座定面的mesh，這時不能再用automesh了，主要用rule命令，甚至可以用F6命令直接生成單元。

在這里，為了達到單元質量的要求，我們可以稍稍犧牲geometry。因?yàn)樾±甙迮c底座側面的間隙太小了，我們不可能用一個單元在那里，只好將兩個節點合并在一起。犧牲geometry也是被迫的選擇了

……
