USBTinyISP Arduino官方下載器1.0 綠色版

USBTinyISP是一款方便使用的高速的AVR編程器。功能強大。是Arduino官方支持的一款固件燒錄器。有需要的千萬不要錯過了。喜歡就來東坡下載使用吧！

USBTinyISP簡介

USBTinyISP是一個方便使用的高速的AVR編程器。是Arduino官方支持的一款固件燒錄器。擁有一款arduino 控制芯片的bootloader下載線絕對是一件很棒的事，在Arduino IDE中，使用它可以為所有的Arduino控制用AVR單片機下載程序。

方便使用

兼容AVRdude- 支持usbtiny（在版本5.5以后）

高速！最大時鐘頻率為400KHz。寫入速率:1Kb/s, 讀取速率: 2Kb/s. (Atmega8 寫入大概花費8s, 讀取/驗證大概花費4s)

兩個LED用來標識"USB/電源正常" 和 "忙狀態"

帶有緩沖的I/O 端口允許對2V-6V的目標進行編程

方便供電

采用小于100mA的USB電源進行供電，可以運行在低電壓的USB總線。

方便的跳冒來設置給通過USB給目標板供電（當然目標可以接受5V）。

移除跳冒，它可將自己供電但是帶有緩沖的I/O來匹配目標設備。

方便擴展

方便和libusb進行對接。

現存的固件允許對快速的SPI接口使用USB。

Bit-bang

命令提供8為I/O控制（包括LED）對于開放式的項目想法。

USBTINYISP的驅動安裝

在PC上第一次使用USBTINYISP時，要首先安裝其驅動，步驟如下：

用USB線把USBTINYISP板和電腦相連(記得PWR處跳線帽要插上，系統會提示找到相應的硬件

在隨后出現的“找到新的硬件向?qū)А睂?duì)話框中，選“否，暫時不”，然后單擊“下一步”按鈕：

在隨后出現的對話框中，選“從列表或指定位置安裝（高級）”，然后單擊“下一步”按鈕：

接著指定之前解壓縮開的USBTINYISP板驅動文件所在的目錄：

單擊“下一步”按鈕之后，系統就開始安裝USBtinyISP所需要的驅動文件：

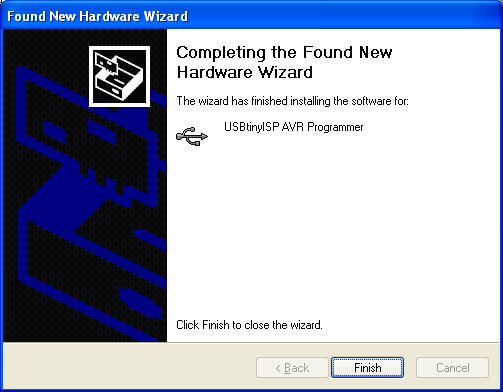

最后單擊“完成”按鈕，驅動的安裝就完成了

此時在系統的硬件管理器中，我們能夠找到“USBtinyISP AVR Programmer”，表明該下載線已經可以使用了。

可以看到板上PWR處的綠色LED是亮起的。

常見問題

為什么沒有串口/COM/端口 (或者某某設備)出現?

USBtiny不是一個USB-Serial設備，它有自己的Avrdude支持的USB協議。當你插入到USB時將看不到一個COM端口或者串口建立。

我可以像Arduino一樣使用USBtiny發送串口信息或者編程嗎？

不可以，USBtiny不會創建一個串口所以不能那樣做。他直接對芯片進行編程,使用ISP連接，不是串口。Arduino 不是AVR編程器，他們是一個運行在串口上的帶有bootloader的AVR。

我可以使用USBtinyISP燒寫bootloader（像arduino）嗎？

可以，這就是一個AVR編程器可以做的。我們推薦使用IDE里內建的bootloader-燒寫器（在菜單 Tools->Burn Bootloader->W/USBTinyISP）來進行操作。

我如何對一個Arduino燒寫固件？

How do I program a bootloader onto an Arduino?

1、將一個新的AVR芯片（例如：Atmega328）以正確的方向插入到Arduino的IC插座上。

2、插入U(xiǎn)SBtinyISP 的PWR跳冒。

3、將USBTiny插入U(xiǎn)SB。

4、用6Pin ISP轉接線將USBtinyISP 連接到Arduino，注意方向不要插反。

5、代開Arduino IDE 選擇你的Arduino使用的芯片類型：Tools->Board menu，不需要選擇COM/Serial 端口。

6、選擇Tools->Burn Bootloader->w/USBtinyISP開始燒錄固件。

7、USBtinyISP 紅色的LED應該亮起。燒錄將花費一兩分鐘左右。

8、當成功完成燒錄，IDE將告訴你它完成了并且紅色的LED將會熄滅。

在Windows下安裝usb驅動

有兩個版本的驅動。一個版本為1.10一個為1.12.如果你打算使用最新的WinAVR那么你必須使用1.12版本.

下一步，連接USB電纜,此時你應該看到彈出的

然后出現找到新硬件向?qū)?

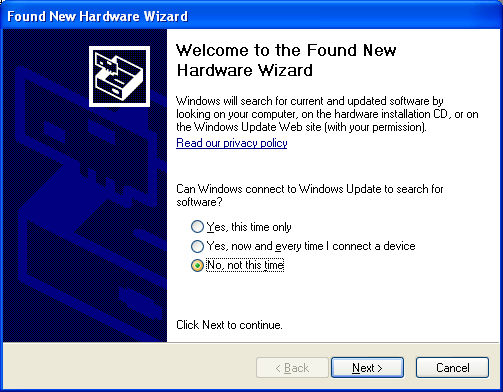

選擇"No, not this time"，點擊下一步

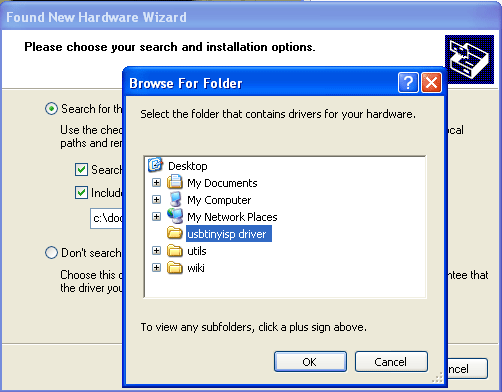

選這"Search for the driver" 勾上"Include this location" 然后瀏覽到解壓好的驅動目錄。

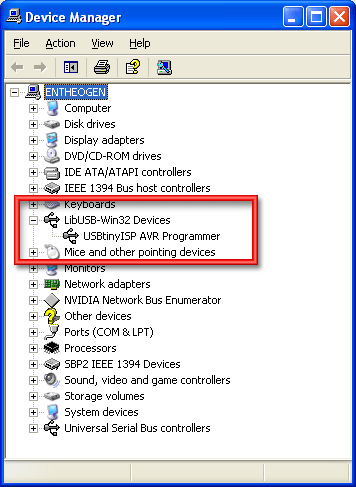

驅動安裝結束！現在到設備管理器(Start Menu -> Settings -> Control Panel -> System -> Hardware)查看設備：
