該FX系列特殊功能模塊使用手冊之FX2N-2AD特殊功能模塊用戶指南共有6頁,是一份pdf格式免費版用戶指南——以下簡稱為三菱fx2n 2ad手冊。該三菱fx2n 2ad手冊詳細介紹了FX2N-2AD特殊功能模塊外部尺寸和部件,布線,可與編程控制器的鏈接、特性等,是一份非常不錯的用戶使用手冊,如果你需要對FX2N-2AD特殊功能模塊有更多的了解,那就千萬不要錯過了這份中文版三菱fx2n 2ad手冊哦!有需要的朋友點擊本文相應的下載地址即可下載!
東坡學堂
三菱fx2n 2ad簡介
FX2N-2AD可連接到FX0N、FX2N和FX2NC系列的可編程控制器。
外觀設計:
1、機型:嵌入式模塊組;
2、機身顏色:白色;
3、額定電壓:24V DC。
基本信息:
三菱FX2N-2AD是三菱FX2N系列PLC中的一款模擬量的特殊功能模塊, 廣泛用于基本三菱工控搭建的自動化平臺中。 FX2N-2AD型模擬輸入模塊(以后稱之為FX2N-2AD)用于將2點模擬輸入(電壓輸入和電流輸入)轉換成12位的數字值,并將這個值輸入到可編程控制器中。
詳細說明:
FX2N系列中有關模擬量的特殊功能模塊有:FX2N-2AD(2路模擬量輸入)、FX2N-4AD(4路模擬量輸入)、FX2N-2DA(2路模擬量輸出)、FX2N-4DA(4路模擬量輸出)、FX2N-4AD-PT(4路熱電阻直接輸入)、FX2N-4AD-TC(4路熱電偶直接輸入)、FX2N-2DA(2路模擬量輸出)、FX2N-4DA(4路模擬量輸出)、FX2N-2LC(2路溫度PID控制模塊)等。
模塊簡介:
FX2N-2AD型模擬輸入模塊(以后稱之為FX2N-2AD)用于將2點模擬輸入(電壓輸入和電流輸入)轉換成12位的數字值,并將這個值輸入到可編程控制器中。
FX2N-2AD可連接到FX0N、FX2N和FX2NC系列的可編程控制器。
1) 根據接線方法,模擬輸入可在電壓輸入或電流輸入中進行選擇。此時,假定設置為兩通道公用模擬輸入(電壓輸入和電流輸入);
2) 兩個模擬輸入通道可接受的輸入為0到10V DC、0到5V DC或4到20MA。使輸入特性與兩通道相容;
3) 模擬到數字的轉換特性可以調節;
4) 此模塊占用8個I/O點,它們可被分配為輸入或輸出;
5) 使用FROM/TO指令與PLC進行數據傳輸。

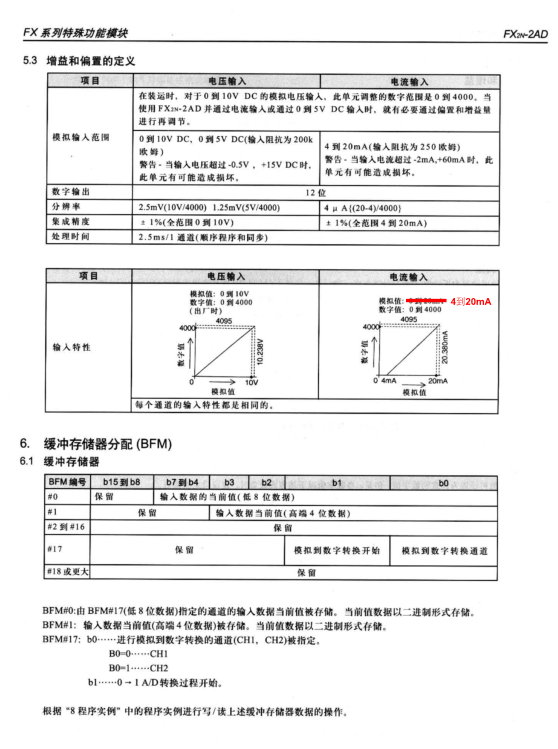

三菱fx2n 2ad手冊內容截圖
