三菱FX2N-485-BD通訊板一般用來把PLC和上位機或三菱變頻器再或三菱其他工控設備連接,通常被簡稱為plc通訊板 fx2n485bd或是fx2n485bd。本節內容東坡小編為大家整理帶來的是關于該通訊板的使用說明書——也就是一份內容詳細完整的三菱通訊板FX2N-485-BD用戶指南,如果你需要對fx2n 485bd連線圖有進一步地了解,如果你想知道更多關于plc通訊板 fx2n485bd的相關知識,那么就千萬不要錯過了這份pdf格式免費版的 fx2n485bd使用手冊哦!
東坡學堂
FX2N-485-BD功能介紹
FX2N-485-BD用于RS485的通信板FX2N-485-BD(以后稱之為“485BD")可連接到FX2N系列可編程控制器的從單元,用于下述應用中。
1) 使用無協議的效據傳送
使用無協議,通過RS485(422)轉換器,可在各種帶有RS232C單元的設備之間進行數據通信,如個人電腦,條形碼閱讀機和打印機。在這種應用中,數據的發送和接收是通過由RS指令指定的數據寄存器來進行的。對于參數設置和程序的例子,參看FX編程手冊和FX通信用戶手冊。
2) 使用專用協議的數據傳送
使用專用協議,可在1:N 基礎上通過RS485(422)進行數據傳輸。關于這種應用中的專用協議內容,參看FX通信用戶手冊。
3) 使用并行連接的數據傳輸
通過FX2N PLC,可在1:1基礎上對100個輔助繼電器和10個數據寄存器進行數據傳輸。關于參故設置和程序的例子,參考FX通信用戶手冊。
4) 使用N:N網絡的數據傳輸
通過FX2N PLC,可在N:N基礎進行教據傳輸。關于參數設定,傳輸數據和程序的例子,參看FX通信用戶手冊。

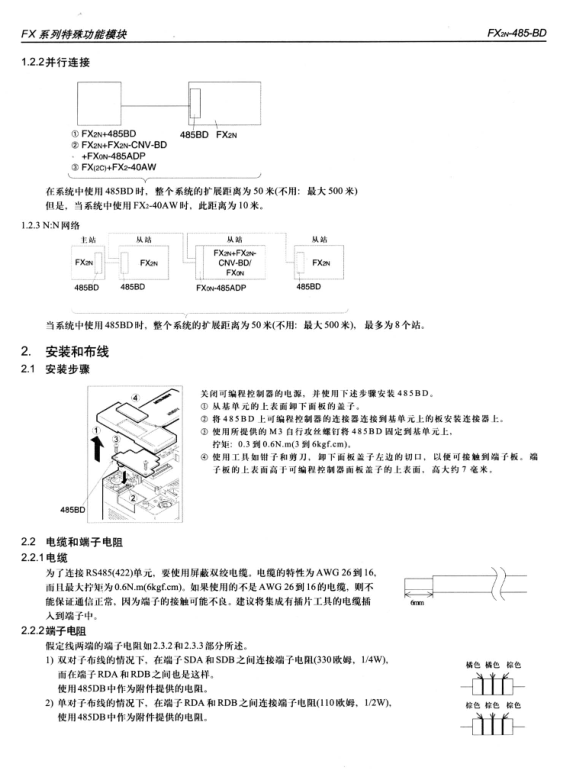

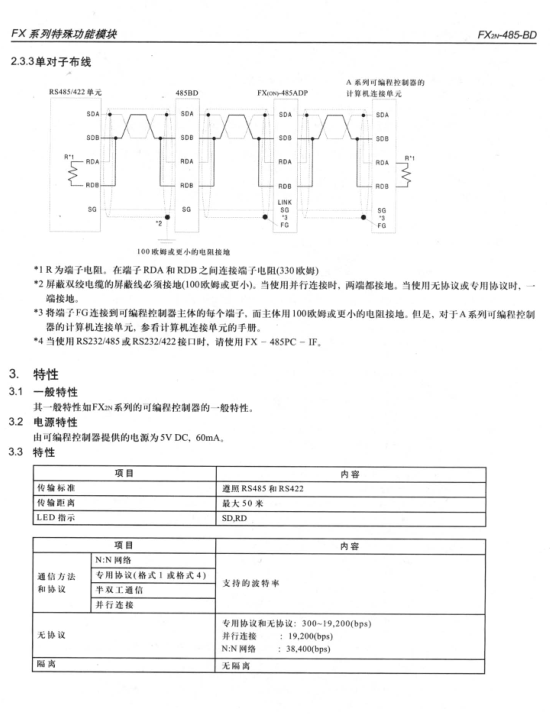

fx2n485bd手冊預覽圖
