AutoCAD快捷鍵軟件介紹

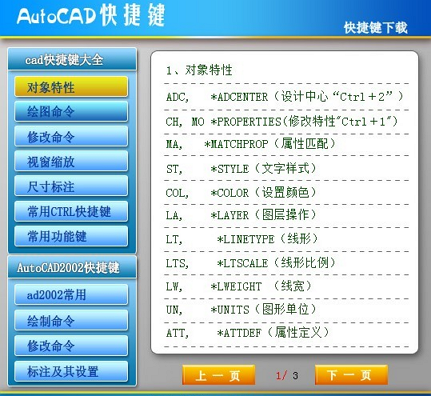

一)字母類
1、對象特性
ADC, *ADCENTER(設計中心“Ctrl+2”)
CH, MO *PROPERTIES(修改特性“Ctrl+1”)
MA, *MATCHPROP(屬性匹配)
ST, *STYLE(文字樣式)
COL, *COLOR(設置顏色)
LA, *LAYER(圖層操作)
LT, *LINETYPE(線形)
LTS, *LTSCALE(線形比例)
LW, *LWEIGHT (線寬)
UN, *UNITS(圖形單位)
ATT, *ATTDEF(屬性定義)
ATE, *ATTEDIT(編輯屬性)
BO, *BOUNDARY(邊界創建,包括創建閉合多段線和面域)
AL, *ALIGN(對齊)
EXIT, *QUIT(退出)
EXP, *EXPORT(輸出其它格式文件)
IMP, *IMPORT(輸入文件)
OP,PR *OPTIONS(自定義CAD設置)
PRINT, *PLOT(打。
PU, *PURGE(清除垃圾)
R, *REDRAW(重新生成)
REN, *RENAME(重命名)
SN, *SNAP(捕捉柵格)
DS, *DSETTINGS(設置極軸追蹤)
OS, *OSNAP(設置捕捉模式)
PRE, *PREVIEW(打印預覽)
TO, *TOOLBAR(工具欄)
V, *VIEW(命名視圖)
AA, *AREA(面積)
DI, *DIST(距離)
LI, *LIST(顯示圖形數據信息)
2、繪圖命令:
PO, *POINT(點)
L, *LINE(直線)
XL, *XLINE(射線)
PL, *PLINE(多段線)
ML, *MLINE(多線)
SPL, *SPLINE(樣條曲線)
POL, *POLYGON(正多邊形)
REC, *RECTANGLE(矩形)
C, *CIRCLE(圓)
A, *ARC(圓弧)
DO, *DONUT(圓環)
EL, *ELLIPSE(橢圓)
REG, *REGION(面域)
MT, *MTEXT(多行文本)
T, *MTEXT(多行文本)
B, *BLOCK(塊定義)
I, *Insert(插入塊)
W, *WBLOCK(定義塊文件)
DIV, *DIVIDE(等分)
H, *BHATCH(填充)
3、修改命令:
CO, *COPY(復制)
MI, *MIRROR(鏡像)
AR, *ARRAY(陣列)
O, *OFFSET(偏移)
RO, *ROTATE(旋轉)
M, *MOVE(移動)
E, DEL鍵 *ERASE(刪除)
X, *EXPLODE(分解)
TR, *TRIM(修剪)
EX, *EXTEND(延伸)
S, *STRETCH(拉伸)
LEN, *LENGTHEN(直線拉長)
SC, *SCALE(比例縮放)
BR, *BREAK(打斷)
CHA, *CHAMFER(倒角)
F, *FILLET(倒圓角)
AutoCAD 2000快捷命令的使用
PE, *PEDIT(多段線編輯)
ED, *DDEDIT(修改文本)
4、視窗縮放:
P, *PAN(平移)
Z+空格+空格, *實時縮放
Z, *局部放大
Z+P, *返回上一視圖
Z+E, *顯示全圖
5、尺寸標注:
DLI, *DIMLINEAR(直線標注)
DAL, *DIMALIGNED(對齊標注)
DRA, *DIMRADIUS(半徑標注)
DDI, *DIMDIAMETER(直徑標注)
DAN, *DIMANGULAR(角度標注)
DCE, *DIMCENTER(中心標注)
DOR, *DIMORDINATE(點標注)
TOL, *TOLERANCE(標注形位公差)
LE, *QLEADER(快速引出標注)
DBA, *DIMBASELINE(基線標注)
DCO, *DIMCONTINUE(連續標注)
D, *DIMSTYLE(標注樣式)
DED, *DIMEDIT(編輯標注)
DOV, *DIMOVERRIDE(替換標注系統變量)
(二)常用CTRL快捷鍵
【CTRL】+1 *PROPERTIES(修改特性)
【CTRL】+2 *ADCENTER(設計中心)
【CTRL】+O *OPEN(打開文件)
【CTRL】+N、M *NEW(新建文件)
【CTRL】+P *PRINT(打印文件)
【CTRL】+S *SAVE(保存文件)
【CTRL】+Z *UNDO(放棄)
【CTRL】+X *CUTCLIP(剪切)
【CTRL】+C *COPYCLIP(復制)
【CTRL】+V *PASTECLIP(粘貼)
【CTRL】+B *SNAP(柵格捕捉)
【CTRL】+F *OSNAP(對象捕捉)
【CTRL】+G *GRID(柵格)
【CTRL】+L *ORTHO(正交)
【CTRL】+W *(對象追蹤)
【CTRL】+U *(極軸)
(三)常用功能鍵
【F1】 *HELP(幫助)
【F2】 *(文本窗口)
【F3】 *OSNAP(對象捕捉)
【F7】 *GRIP(柵格)
【F8】 *ORTHO(正交)
CAD常用快捷鍵
AIT+O+C--顏色(以下省AIT+O)
+N--線型
+L--圖層
+W--線寬
+S--文字樣式
+D--表注樣式
+Y--打印樣式
+P--點樣式
+M--多線樣式
+V--單位樣式
+T--厚度
+A--圓形界線
+R--重命名
繪圖用(直接命令):
OT--單行文字
T --多行文字
B --創建塊(重)
I --插入塊(重)
A --弧線
MI--鏡像
M --移動(關于這個命令還是試試吧)
SC--比例
LEN--拉伸(重)
F1~F11的作用:
F1---幫助
F2---文本窗口
F3---對象捕捉
F4---(忘了)
F5---等軸測平面
F6---坐標
F7---柵格
F8---正交
F9---捕捉
F10--極軸追蹤
F11--對象追蹤
順便加個金屬材質的調節數據吧,我用覺得這個效果好些,也許用的到:
金屬:100/20/50,反光100
CAD常用快捷鍵
AutoCAD2002快捷鍵
3A---使用物成3D陣列
3DO---旋轉空間視角
3F---創建3F面
3P---指定多線段的起點
A---圓弧
AA---計算機面積和周長
AL---對齊
AR---陣列
ATT---屬性定義
ATE---塊屬性
B---定義塊
BH---定義圖案填充
BO---創建邊界
BR---打斷
C---圓
