紅外觸摸屏是利用X、Y方向上密布的紅外線矩陣來檢測并定位用戶的觸摸。通常紅外觸摸屏在顯示器的前面安裝一個外框,靠藏在外框中的電路板在屏幕四邊排布紅外發射管和紅外接收管,一一對應形成橫豎交叉的紅外線矩陣。用戶在觸摸屏幕時,手指就會擋住經過該位置的橫豎兩條紅外線,因而可以判斷出觸摸點在屏幕的位置。
觸摸屏的本質是傳感器,它由觸摸檢測部件和觸摸屏控制器組成。觸摸檢測部件安裝在顯示器屏幕前面,用于檢測用戶觸摸位置,接受后送觸摸屏控制器;觸摸屏控制器的主要作用是從觸摸點檢測裝置接收觸摸信息,并將它轉換成觸點坐標送給CPU,同時能接收CPU發來的命令并加以執行。
紅外線觸摸屏驅動安裝說明
第一步:安裝:雙擊可執行文件“Setup.exe”,進入驅動程序安裝
第二步:點擊 [Next] 按鈕開始安裝驅動程序(如圖 5) ;

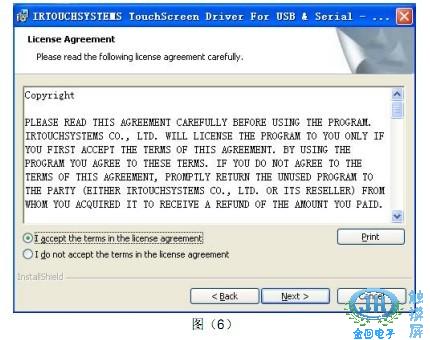

第三步:要安裝本驅動必須接受此協議,選擇“I accept the terms in the license agreement”后,按 [Next] 按鈕進入下一步安裝(如圖 6) ;

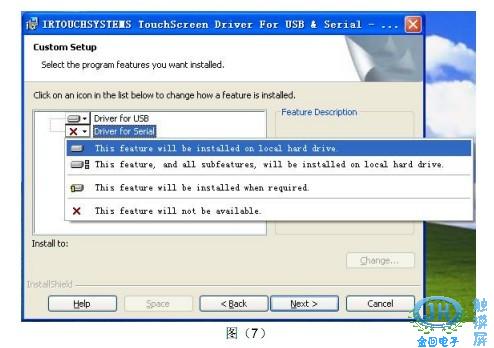

第四步:安裝設置:安裝程序默認不安裝串口紅外屏的驅動程序,您如果需要安裝 串口紅外屏的驅動程序 ,請點擊“Driver for Serial”前面的小三角圖標,然后選擇“This feature will be installed on local hard driver” ,安裝驅動的默認路徑是在 “C:Program FilesIRTOUCHSYSTEMSIRTouchDriver” ,點擊 [Change] 按鈕可以選擇其它安裝路徑,按 [Next] 按鈕進入下一步安裝(如圖7) ;

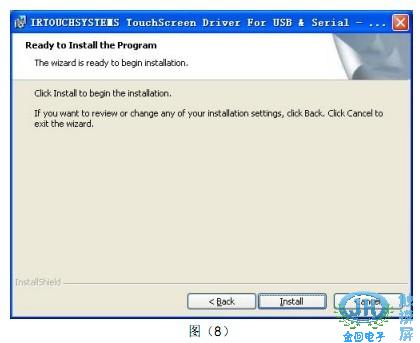

第五步:點擊 [Install] 開始安裝(如圖 8) ;

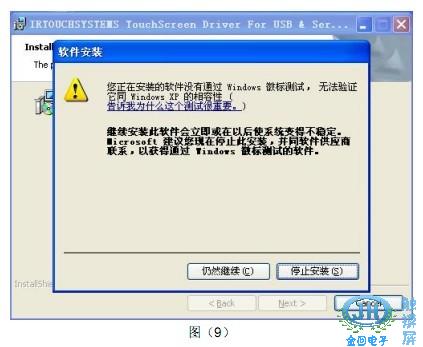

第六步:在安裝驅動過程中會出現一個安全警告, 點 [仍然繼續] 按鈕繼續安裝(如圖 9) ;

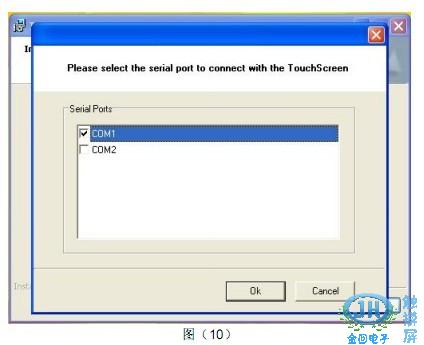

第七步:如果選擇了安裝串口紅外屏驅動,安裝程序會提示選擇安裝 觸摸屏 的串口,請?jiān)谶B接了觸摸屏的串口號前打鉤,點擊[OK]安裝驅動(如圖 10) ;

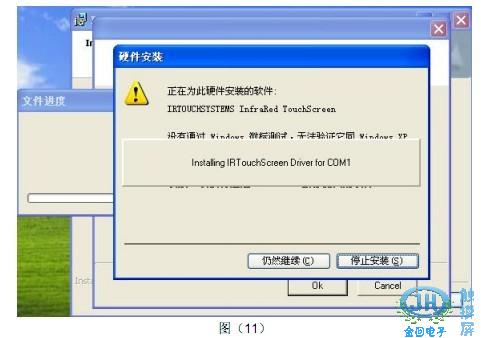

第八步:在安裝串口紅外屏驅動時系統提示會安全警告,點[仍然繼續]按鈕繼續安裝(如圖11) ;

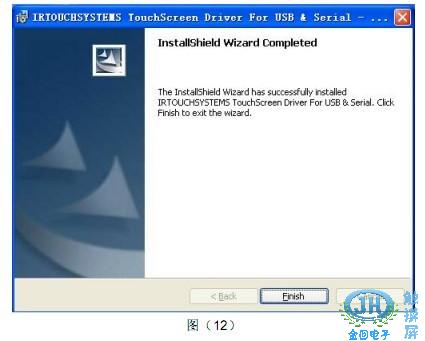

第九步:驅動程序安裝完成,點擊 [Finish] 按鈕結束安裝(如圖 12) 。

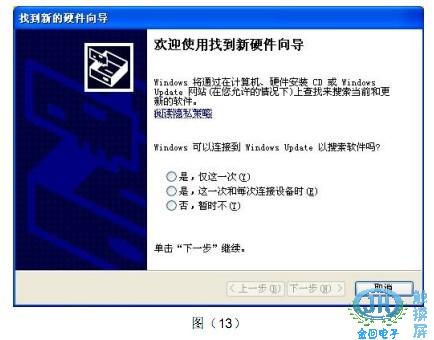

第十步:把觸摸屏連接到計算機上,如果是 USB紅外屏?xí)霈F(xiàn)下面對話框,計算機提示找到新硬件;如果是串口紅外屏則沒有這個提示;選擇“否,暫時不” ,然后點 [下一步] 按鈕(如圖13) ;

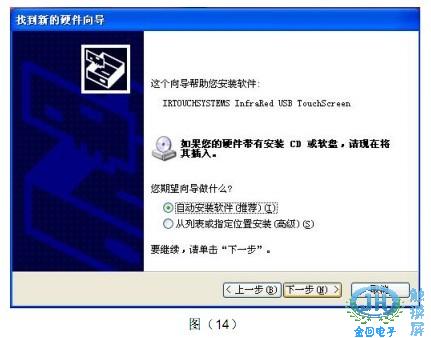

第十一步:系統提示找到“IRTOUCHSYSTEMS Infrared USB Touchscreen”需要相關的驅動信息,請選擇“自動安裝軟件(推薦) ” ,然后點擊 [下一步] 按鈕繼續(如圖 14) ;

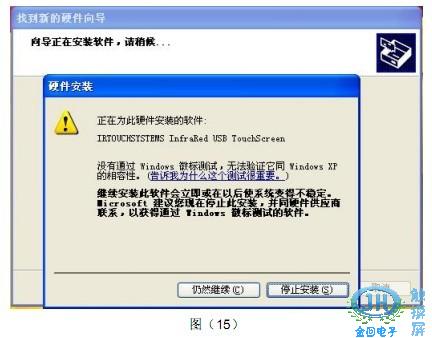

第十二步:此時會出現一個關于硬件兼容性的安全警告,點擊 [仍然繼續] 按鈕繼續(如圖 15) ;

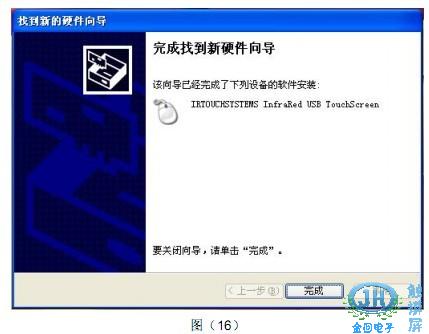

第十三步: 觸摸屏 驅動安裝完成,點擊 [完成] 按鈕結束(如圖 16) 。系統會在右下角提示“發現新硬件” ,圖) ;
