99D302-1低壓雙電源切換電路圖，簡稱為99d3021圖集或是低壓雙電源切換電路圖。本節內容小編為大家整理帶來的這份99d3021圖集為pdf格式免費高清版，圖集內容完整，樣張清晰，適合作為打印資料使用，如果你需要這份pdf格式99D302-1低壓雙電源切換電路圖的話，那就趕緊點擊本文相應的下載地址來進行下載吧！

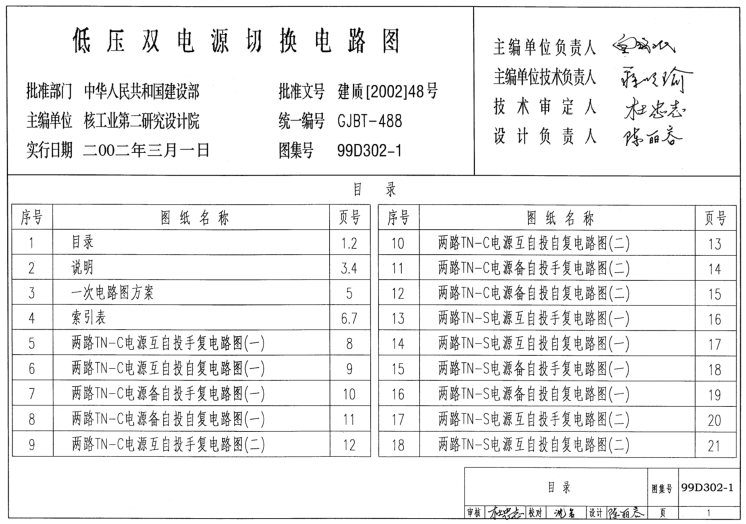

99D302-1低壓雙電源切換電路圖目錄
目錄1
說明3
一次電路圖方案5

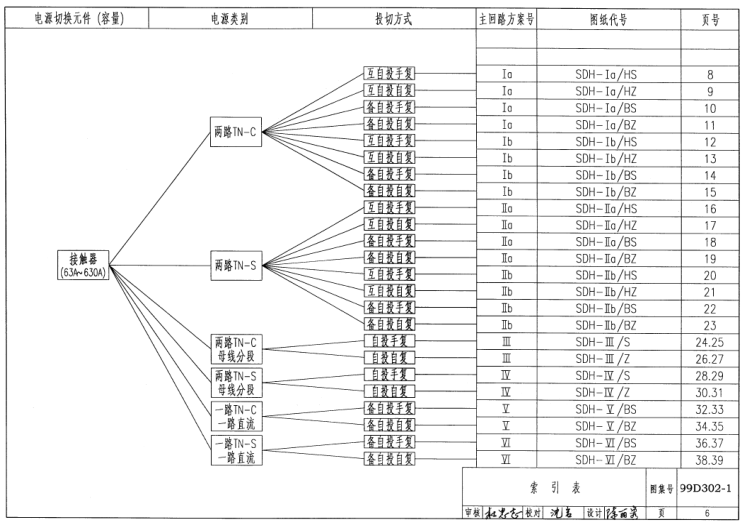

索引表6
兩路TN-C電源互自投手復電路圖(一)SDH-Ⅰa/HS8
兩路TN-C電源互自投自復電路圖(一)SDH-Ⅰa/HZ9
兩路TN-C電源備自投手復電路圖(一)SDH-Ⅰa/BS10
兩路TN-C電源備自投自復電路圖(一)SDH-Ⅰa/BZ11
兩路TN-C電源互自投手復電路圖(二)SDH-Ⅰb/HS12
兩路TN-C電源互自投自復電路圖(二)SDH-Ⅰb/HZ13
兩路TN-C電源備自投手復電路圖(二)SDH-Ⅰb/BS14
兩路TN-C電源備自投自復電路圖(二)SDH-Ⅰb/BZ15
兩路TN-S電源互自投手復電路圖(一)SDH-Ⅱa/HS16
兩路TN-S電源互自投自復電路圖(一)SDH-Ⅱa/HZ17

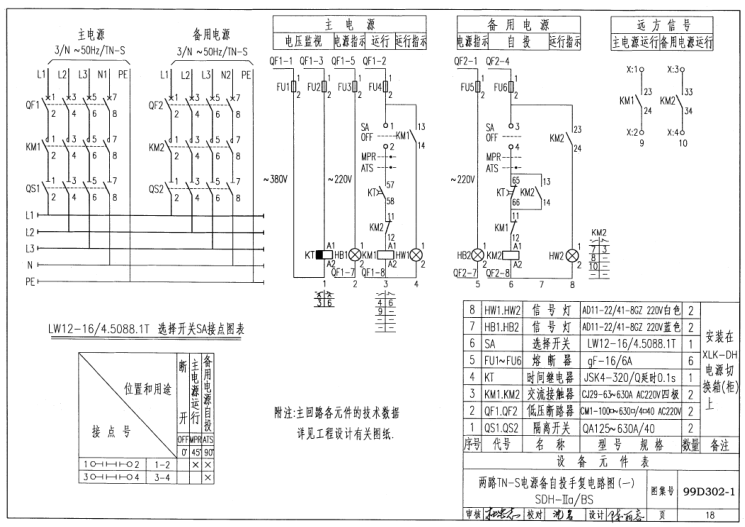

兩路TN-S電源備自投手復電路圖(一)SDH-Ⅱa/BS18
兩路TN-S電源備自投自復電路圖(一)SDH-Ⅱa/BZ19
兩路TN-S電源互自投手復電路圖(二)SDH-Ⅱb/HS20
兩路TN-S電源互自投自復電路圖(二)SDH-Ⅱb/HZ21
兩路TN-S電源備自投手復電路圖(二)SDH-Ⅱb/BS22
兩路TN-S電源備自投自復電路圖(二)SDH-Ⅱb/BZ23
兩路TN-C電源母線分段自投手復電路圖SDH-Ⅲ/S24
兩路TN-C電源母線分段自投自復電路圖SDH-Ⅲ/Z26
兩路TN-S電源母線分段自投手復電路圖SDH-Ⅳ/S28
兩路TN-S電源母線分段自投自復電路圖SDH-Ⅳ/Z30
一路TN-C電源一路直流電源備自投手復電路圖SDH-Ⅴ/BS32
一路TN-C電源一路直流電源備自投自復電路圖SDH-Ⅴ/BZ34
一路TN-S電源一路直流電源備自投手復電路圖SDH-Ⅵ/BS36
一路TN-S電源一路直流電源備自投自復電路圖SDH-Ⅵ/BZ38

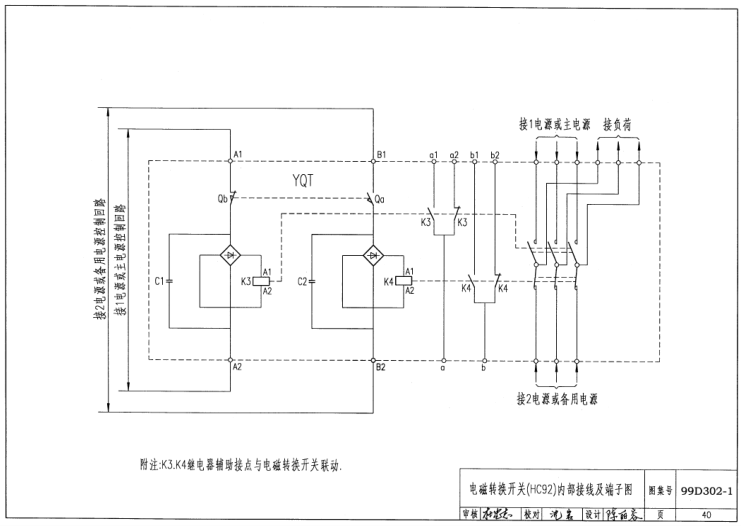

電磁轉換開關(HC92)內部接線及端子圖40
兩路TN-C電源互自投手復電路圖(三)SDH-Ⅶa/HS41
兩路TN-C電源互自投自復電路圖(三)SDH-Ⅶa/HZ42
兩路TN-C電源備自投手復電路圖(三)SDH-Ⅶa/BS43
兩路TN-C電源備自投自復電路圖(三)SDH-Ⅶa/BZ44
兩路TN-C電源互自投手復電路圖(四)SDH-Ⅶb/HS45
兩路TN-C電源互自投自復電路圖(四)SDH-Ⅶb/HZ46
兩路TN-C電源備自投手復電路圖(四)SDH-Ⅶb/BS47
兩路TN-C電源備自投自復電路圖(四)SDH-Ⅶb/BZ48
兩路TN-S電源互自投手復電路圖(三)SDH-Ⅷa/HS49
兩路TN-S電源互自投自復電路圖(三)SDH-Ⅶa/HZ50
兩路TN-S電源備自投手復電路圖(三)SDH-Ⅷa/BS51
兩路TN-S電源備自投自復電路圖(三)SDH-Ⅷa/BZ52
兩路TN-S電源互自投手復電路圖(四)SDH-Ⅷb/HS53
兩路TN-S電源互自投自復電路圖(四)SDH-Ⅷb/HZ54
兩路TN-S電源備自投手復電路圖(四)SDH-Ⅷb/BS55

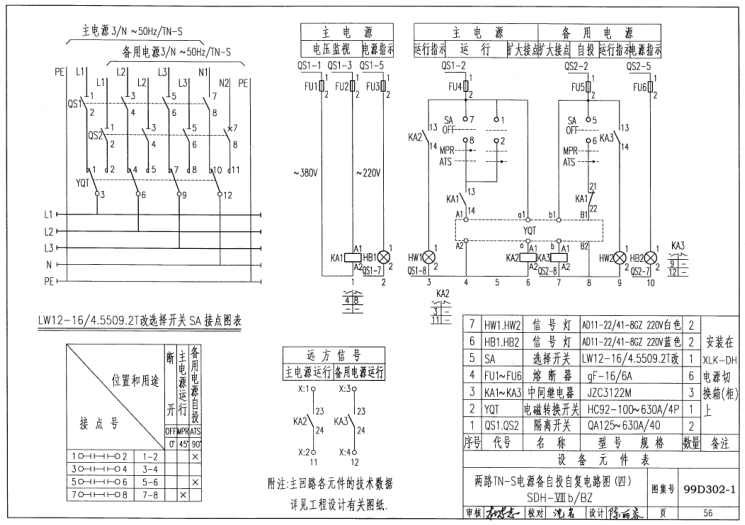

兩路TN-S電源備自投自復電路圖(四)SDH-Ⅷb/BZ56
99D302-1低壓雙電源切換電路圖樣張
