幕墻立柱計算2.0 綠色版

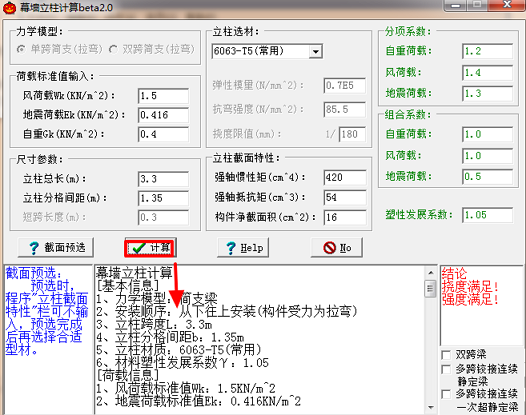

幕墻立柱計算通過輸入立柱選材和荷載的數值，自動生成計算書等計算過程和結論。截圖預選時程序"立柱截面特性"欄可不輸入，預選完成后再選擇合適型材，有需要的趕緊來東坡下載使用吧。

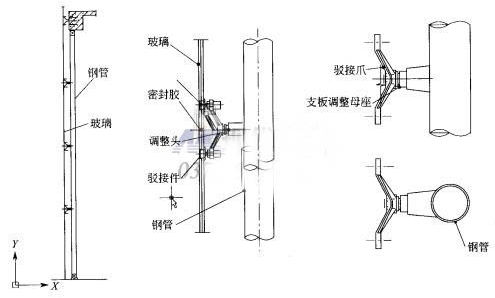

幕墻立柱介紹

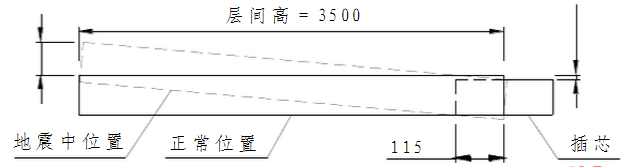

幕墻主桿件之間的連接設計  幕墻主桿件之間的連接設計包括立柱與立柱的連接設計和立柱與橫梁的連接設計。 1．立柱與立柱的連接設計  立柱與立柱之間應預留不小于20mm的間隙，以適應和吸收主體沉降、溫差變形、地震作用和施工誤差。立柱與立柱連接一般都通過一個插芯(一端固定，一端自由)來實現的。插芯設計應注意以下幾點：  (1). 插芯應有合適的強度  當插芯位于支點附近，按簡支梁進行計算時，其所受彎矩接近于零，所受剪力接近最大。當插芯離支點較遠，按外伸梁進行計算時，其所受彎矩和剪力都比較大。往往立柱外伸部分受窗臺墻的影響，一般不會太長，所以插芯所受彎矩遠遠小于立柱所受彎矩。但本著安全的原則，插芯的安全系數．．．．．．． 應大于立柱，具體要求如下： ① 為了增加插芯的抗剪能力和慣性矩，插芯的壁厚應滿足t≥3mm(實際應用中，一般以 t=4mm居多)。  ② 插芯的慣性矩一般可以小于立柱慣性矩，但其最小慣性矩應滿足Icx≥50cm4。 ③ 當鉸點螺栓貫穿插芯按簡支梁計算時，插芯的慣性矩Icx應大于立柱慣性矩Ilz的八分之一。  ④ 當按外伸梁計算時，插芯的慣性矩Icx應大于立柱慣性矩Ilz的二分之一，在必要時可 以等于或大于立柱慣性矩。 (2).插芯與立柱連接應采用．．．．．．．．．．線接觸．．． 由于型材在擠壓時，必然會產生彎曲、扭擰變形，而插芯必須要插入立柱一定深度(102規定插芯長度≥250mm)，如采用四周面接觸，勢必會造成很難安裝進去。所以插芯與立柱連

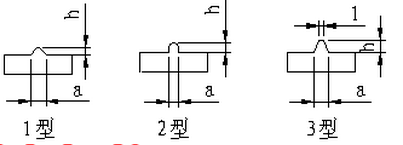

接應采用線接觸，以下是幾種常見的設計方法(如圖9)    圖9  1型方案，它的尖點在受到擠壓時，很容易發生較大的變形，造成插芯與立柱的配合間隙加大。  2型方案，尖點雖然也會發生擠壓變形，但由于它的尖點是圓弧型的，變形較小，對插芯與立柱的配合影響不大。其設計值應滿足：a＝2～3mm，h＝1～4mm。  3型方案，它的尖點是一個1mm的平臺，很難發生擠壓變形。在設計合理的情況下，它的防雷導通能力很好，插芯與立柱的接觸面積理論上可滿足規范上防雷的要求。其設計值應滿足：a＝3～4mm，h＝1～4mm。  h取1～4mm是較為合理的，太大這條筋的強度會拖累整個插芯的強度。如果確有必要增加筋的高度h，可以適當增加筋的寬度a，以維持筋的穩定。
