05CG02鋼結構設計圖實例—多、高層房屋圖集一般被簡稱為05cg02圖集，該圖集中包含有多、高層鋼結構房屋的設計圖實例。本節內容東坡小編為大家整理帶來的是一份由32頁組成的05cg02圖集，以下有關于該圖集的相關介紹，如果你需要這份pdf格式免費高清電子版05cg02圖集的話，那就趕緊點擊本文相應的下載地址來進行下載吧！
05cg02圖集目錄
目錄 編制說明1
效果圖2
結施－1：結構圖紙目錄3

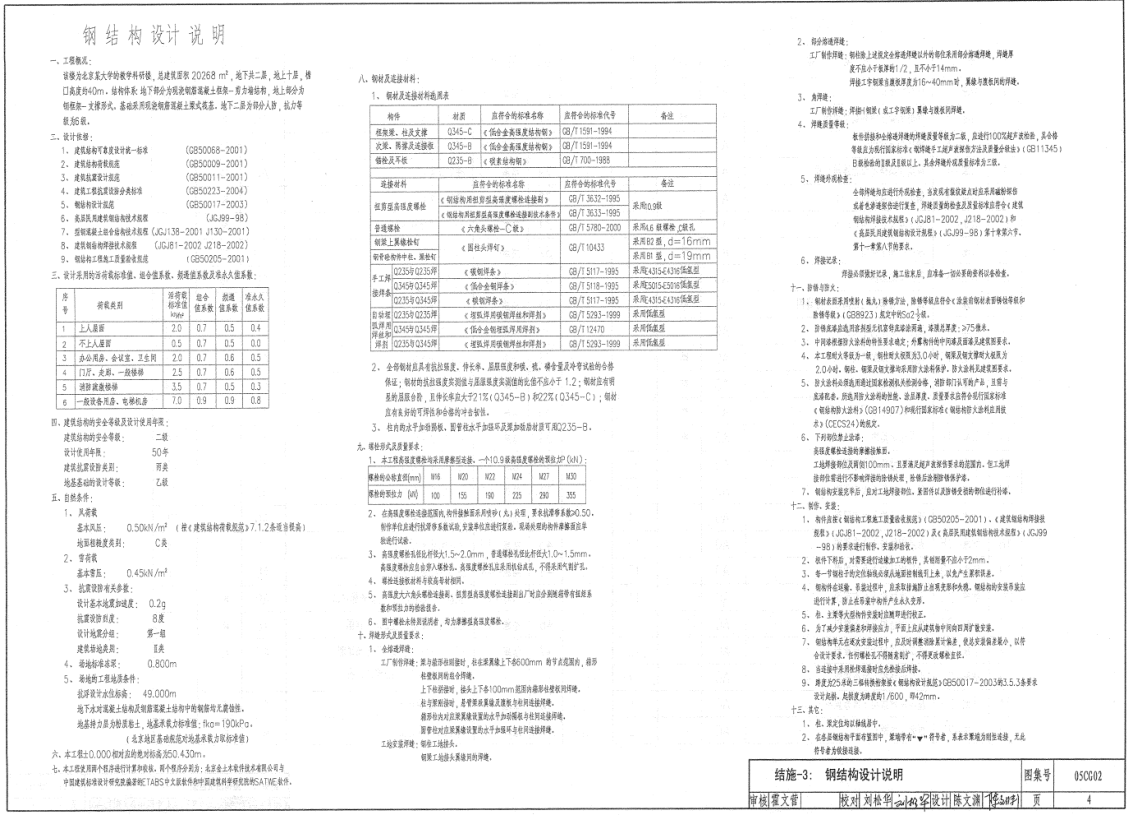

結施－3：鋼結構設計說明4
結施－4：焊接和高強度螺拴連接形式5
結施－5：鋼結構節點詳圖（一）6
結施－6：鋼結構節點詳圖（二）7
結施－10：地下一層結構平面圖8
結施－15：二層鋼結構平面布置圖9
結施－16：三層鋼結構平面布置圖10
結施－17：四層鋼結構平面布置圖11
結施－18：五層鋼結構平面布置圖12

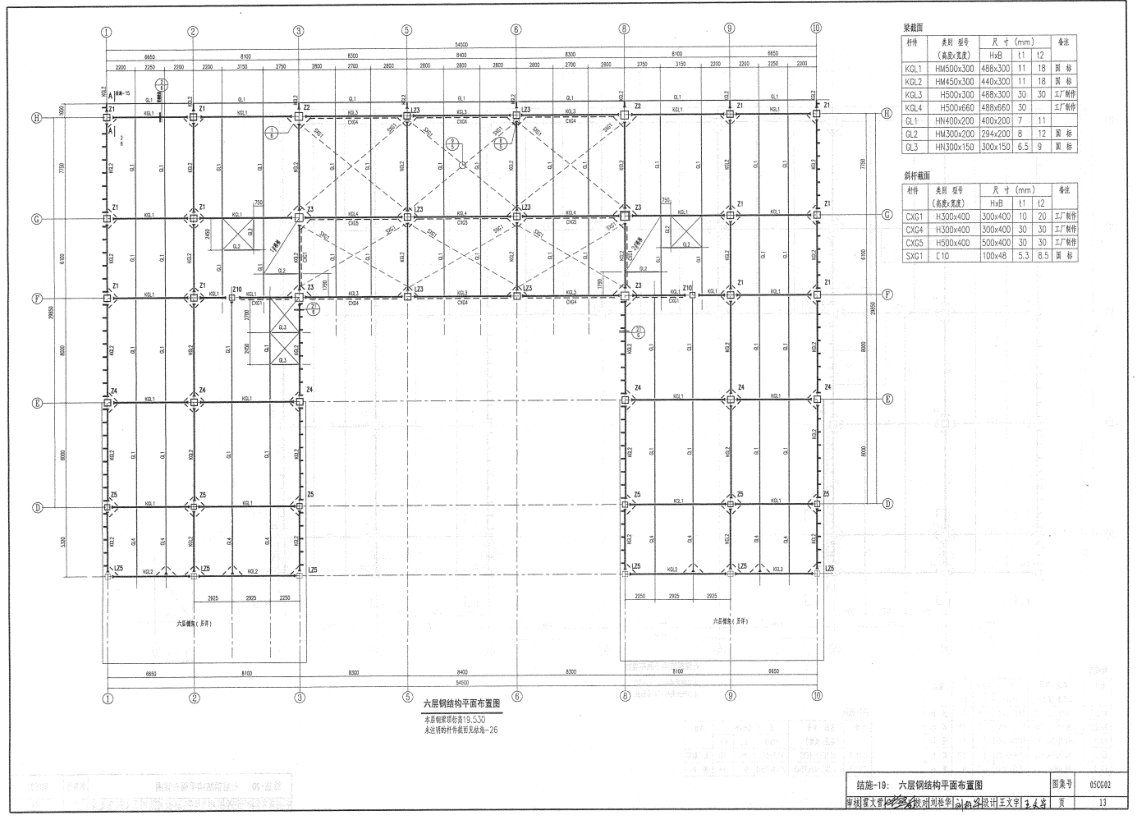

結施－19：六層鋼結構平面布置圖13
結施－20：七層鋼結構平面布置圖14
結施－21：八層鋼結構平面布置圖15
結施－22：九層鋼結構平面布置圖16
結施－23：十層鋼結構平面布置圖17
結施－24：屋頂層鋼結構平面布置圖18
結施－25：框架立面圖（一）19
結施－26：框架立面圖（二）20
結施－34：二層鋼梁留洞圖21
結施－35：二層配筋平面圖22
結施－36：三層配筋平面圖23
結施－37：四層配筋平面圖24
結施－38：五層配筋平面圖25

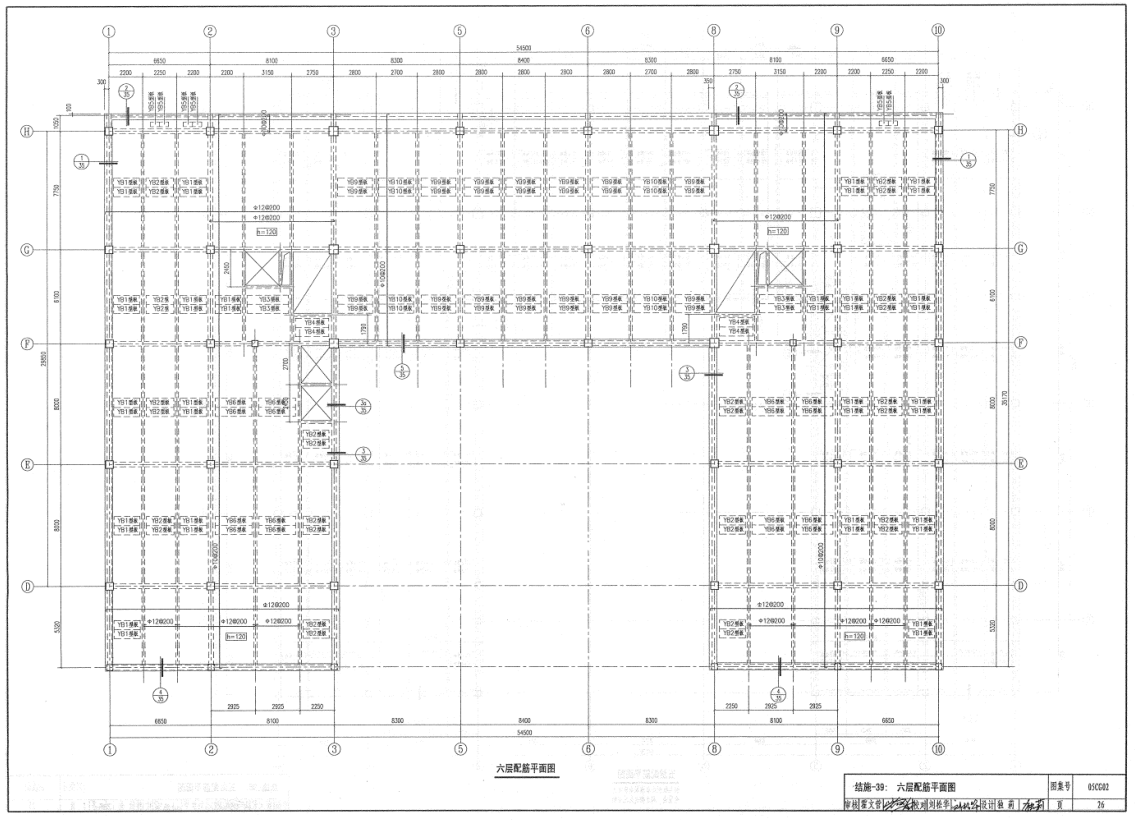

結施－39：六層配筋平面圖26
結施－40：七層配筋平面圖27
結施－41：八層配筋平面圖28
結施－42：九層配筋平面圖29
結施－43：十層配筋平面圖30
結施－44：屋頂層配筋平面圖31
05cg02圖集樣張
