01S122-5TBF系列浮動盤管型半容積式水加熱器選用及安裝圖集，一般被簡稱為01s1225圖集，該圖集適用于一般工業與民用建筑的生活熱水供應系統。內容為浮動盤管型半容積式水加熱器和附件的選用及安裝。點擊本文相應的下載地址進行下載后，你會發現東坡小編為你整理帶來的這份圖集是一份pdf格式掃描版、且內容清晰無水印的01s1225圖集，以下是該圖集的相關介紹，希望對大家有所幫助！
01s1225圖集目錄
目錄1
說明2
立式半容積式水加熱器工作原理圖4
臥式半容積式水加熱器工作原理圖5
選用表6
汽-水半容積式水加熱器選用表6

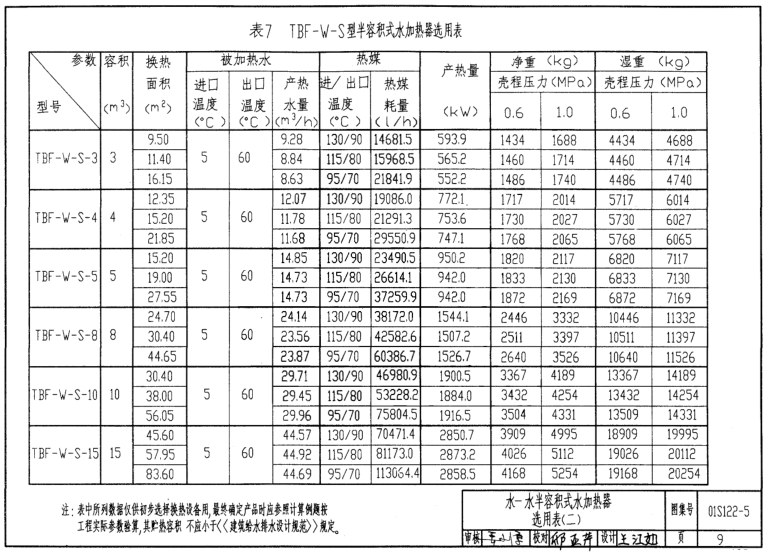

水-水半容積式水加熱器選用表8
選型10
選型步驟及例題10
外形及尺寸安裝圖14
立式半容積式水加熱器安裝圖14
立式半容積式水加熱器設備基礎圖15
臥式汽-水半容積式水加熱器安裝圖16
臥式水-水半容積式水加熱器安裝圖18
臥式半容積式水加熱器設備基礎圖20
配管和平面布置示意圖21
立式汽-水半容積式水加熱器管道連接示意圖21
立式水-水半容積式水加熱器管道連接示意圖22
臥式汽-水半容積式水加熱器管道連接示意圖23
臥式水-水半容積式水加熱器管道連接示意圖24
立式半容積式水加熱器平面布置示意圖25

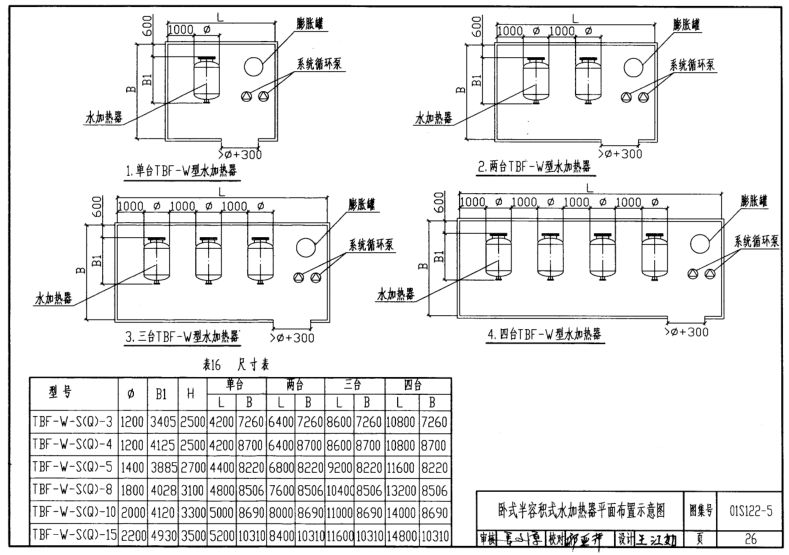

臥式半容積式水加熱器平面布置示意圖26
