本節內容東坡小編為大家整理帶來的是一份pdf格式免費高清電子版11SFJ07城市軌道交通人防工程口部防護設計圖集（以下簡稱為11sfj07圖集），該圖集由34頁組成，圖集內容完整，字跡清晰，是一份適合作為參考資料使用的圖集，以下是關于該圖集的詳細介紹，如果你需要這份11sfj07圖集的話只需點擊本文相應的下載地址進行下載即可哦！
11sfj07圖集內容簡介
11SFJ07《城市軌道交通人防工程口部防護設計》主要包括城市軌道交通人防工程的建筑、結構、通風、給排水、電氣各專業的設計說明和工程口部的防護設計、人防防護設備的選用和安裝要求、穿墻管線的防護密閉措施等。其中工程口部主要包括設防地下車站的人員出入口、消防疏散出入口、預留出入（連通）口、進排風道（含區間風井）、正線區間防護段和出入段線防護段。
11sfj07圖集目錄
目錄1
編制說明2
設計說明3
某線路人防系統總平面示意圖8
某車站人防系統總平面示意圖9
戰時人員出入口防護段圖10
門式封堵出入口防護段圖11
構件封堵出入口防護段圖12
消防疏散通道出入口防護段圖13
預留車站出入(連通)口防護段圖14
清潔式進(排)風道防護段圖15
隔絕式進(排)風道防護段圖18
門式封堵進(排)風道防護段圖19
構件封堵進(排)風道防護段圖20
明挖法正線區間隔斷門設置圖21
暗挖法正線區間隔斷門設置圖22
車站端部區間隔斷門設置圖24
出入段線區間隔斷門設置圖25
節點詳圖26
某車站戰時清潔式通風系統原理示例圖27
某車站戰時給排水系統原理示例圖28
某車站戰時供電系統原理示例圖29
某車站人防信號系統原理圖30
給排水管線防護密閉做法31
電氣管線防護密閉做法32

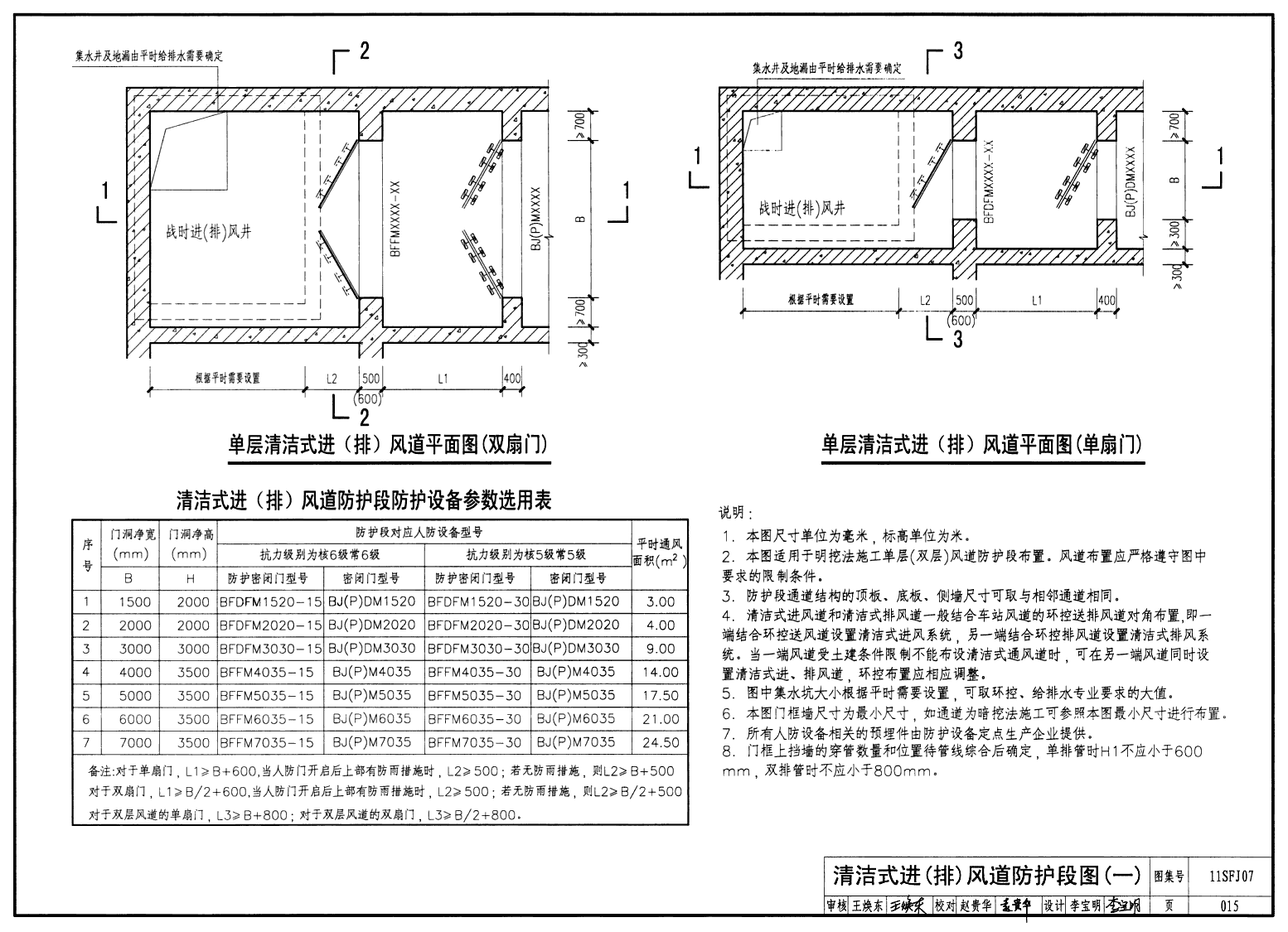

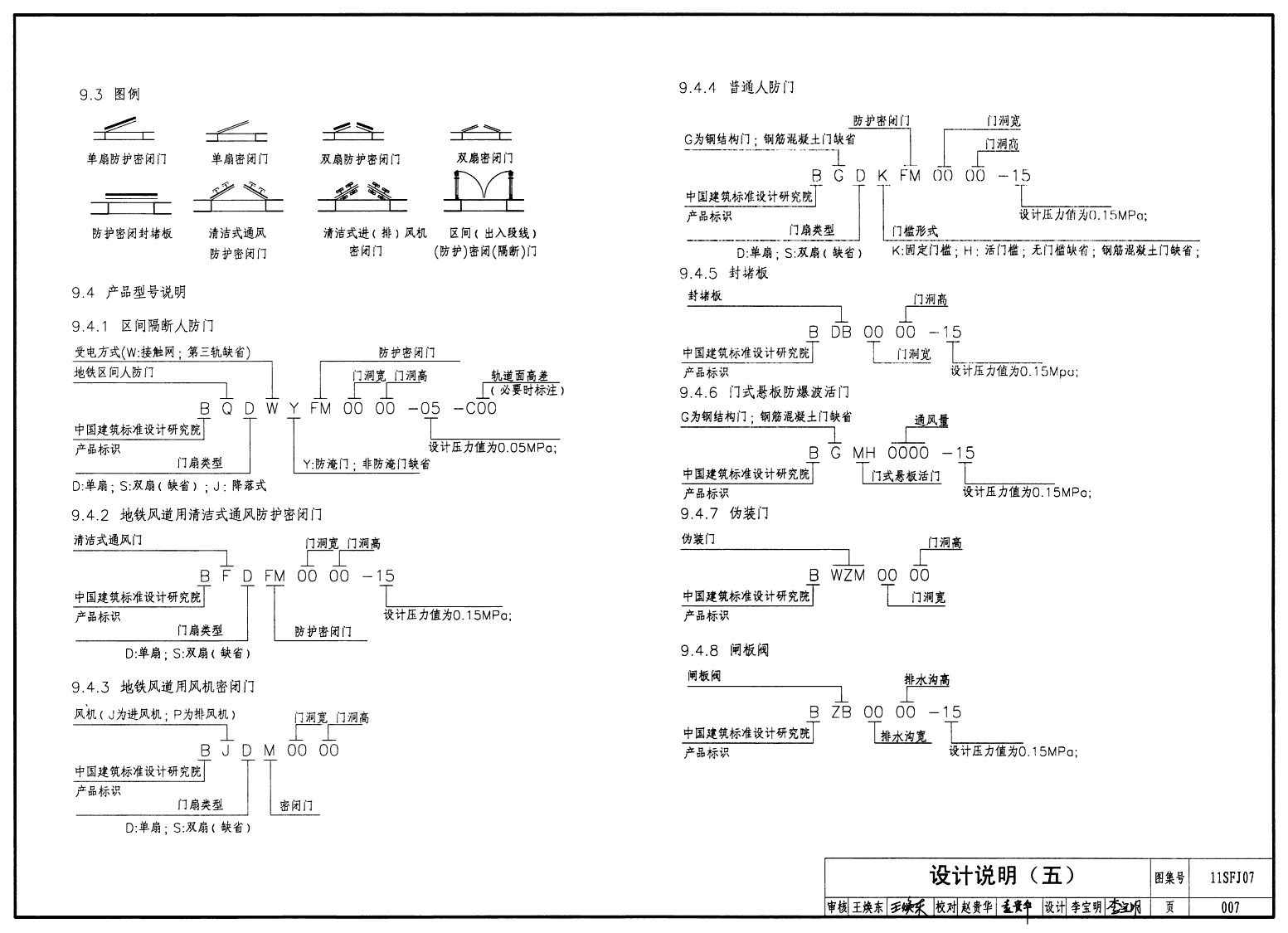

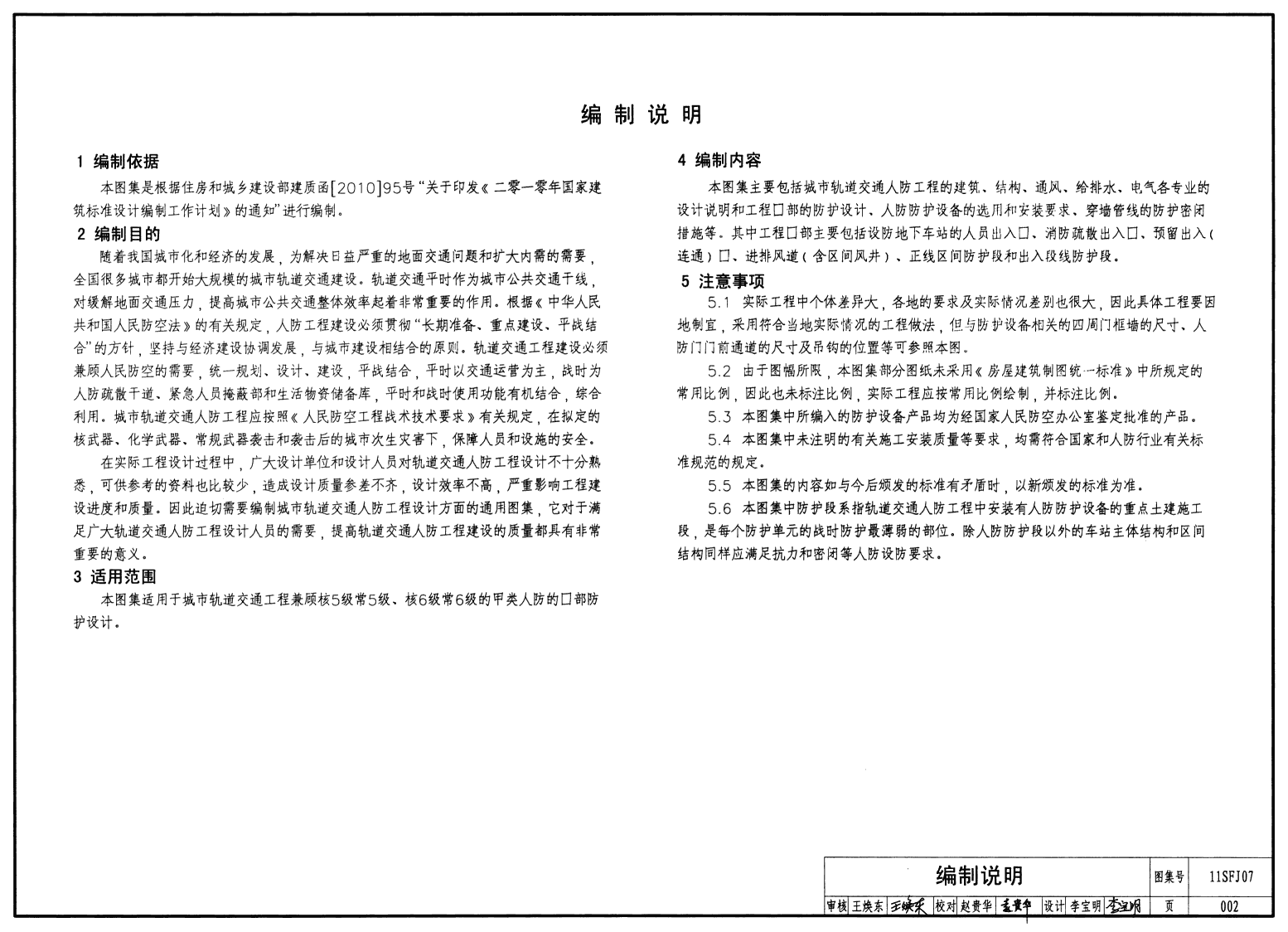

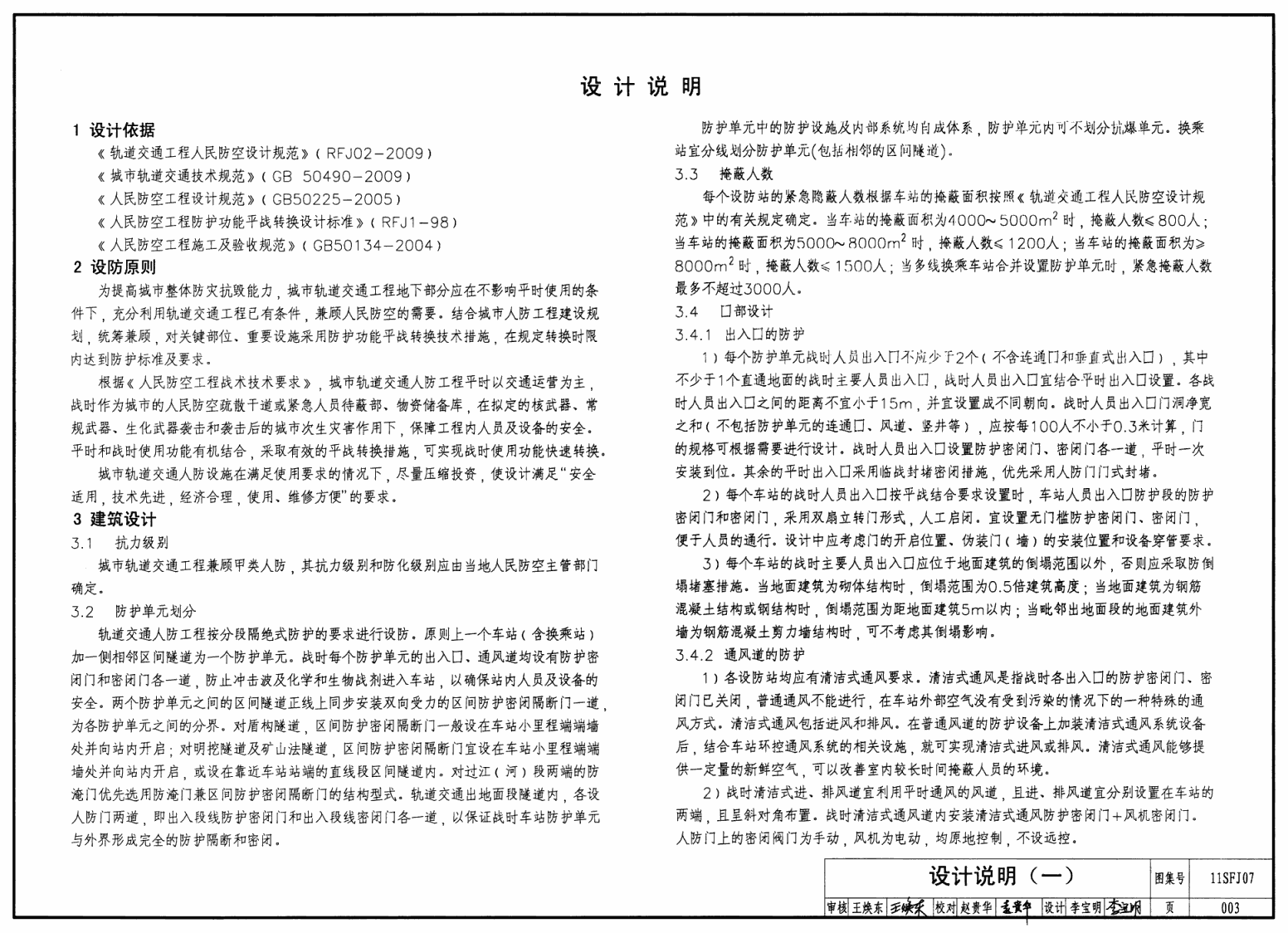

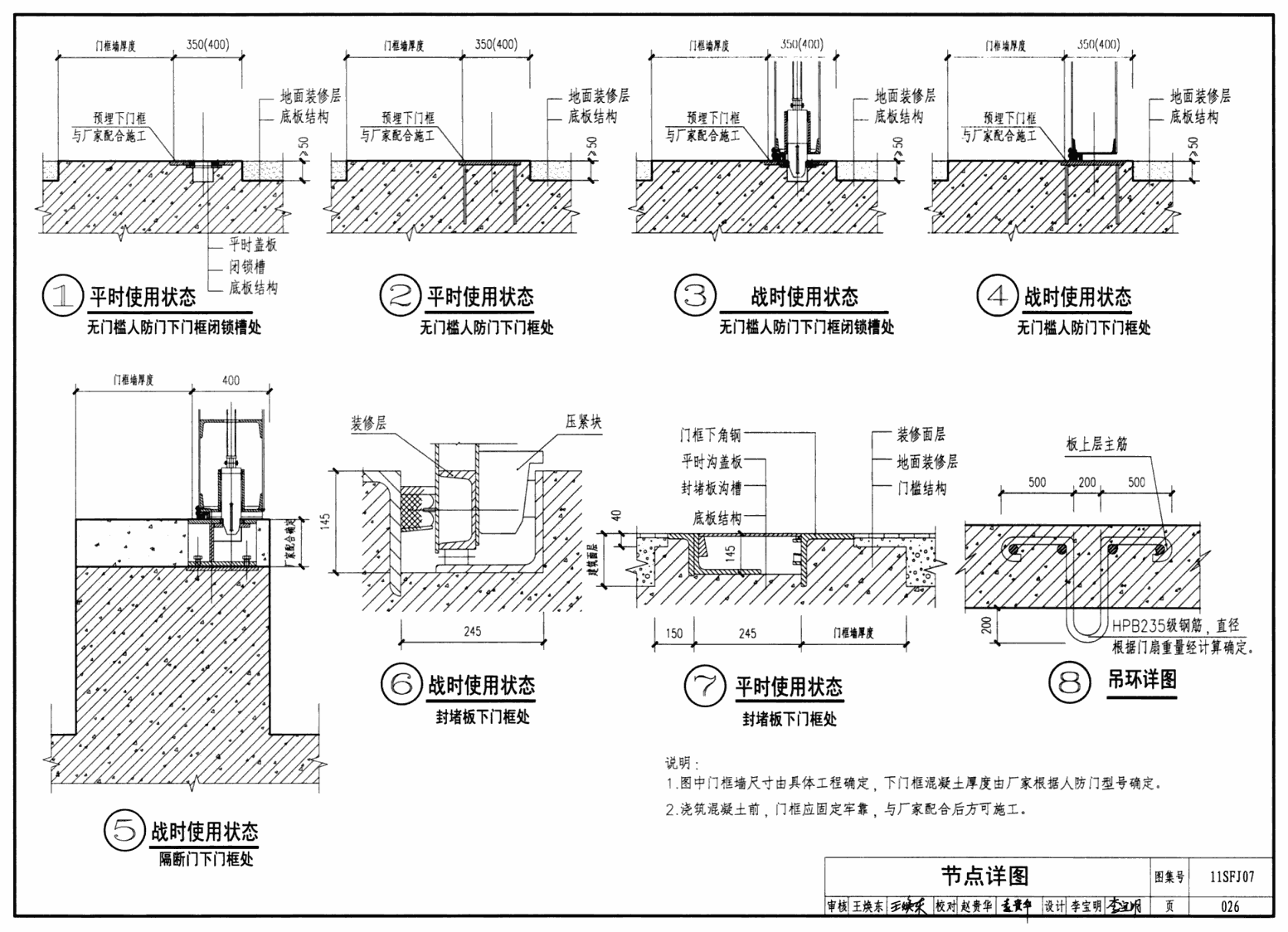

11sfj07圖集樣張
