TL-POE200簡介

TL-POE200是TP-LINK自主研發的PoE適配器套裝，包括TL-POE200A（PoE供電器）和TL-POE200B（PoE分離器）兩款設備。TL-POE200A可以將電力和數據“合并”，通過一根網線同時傳輸，無需額外的電源線；TL-POE200B可以將電力和數據“分離”，分別傳輸給不支持PoE供電的以太網設備。TL-POE200可輸出5V/9V/12V三檔電壓，適用于為不支持PoE的以太網設備（如無線AP、IP Camera）提供遠程供電，可靈活拓展企業、酒店、園區等網絡，而不用受電力線布局的限制。

注意：

1，TL-POE200是非標準PoE產品，不符合IEEE802.3af/at標準，套裝中的兩個設備TL-POE200A和TL-POE200B需配套使用。TL-POE200A或TL-POE200B單獨和任何其它PoE設備配套都有可能造成危險；

2，TL-POE200A和TL-POE200B之間的電力線傳輸使用4，5，7，8線對，因此請使用4對網線。

TL-POE200用戶手冊內容節選

……

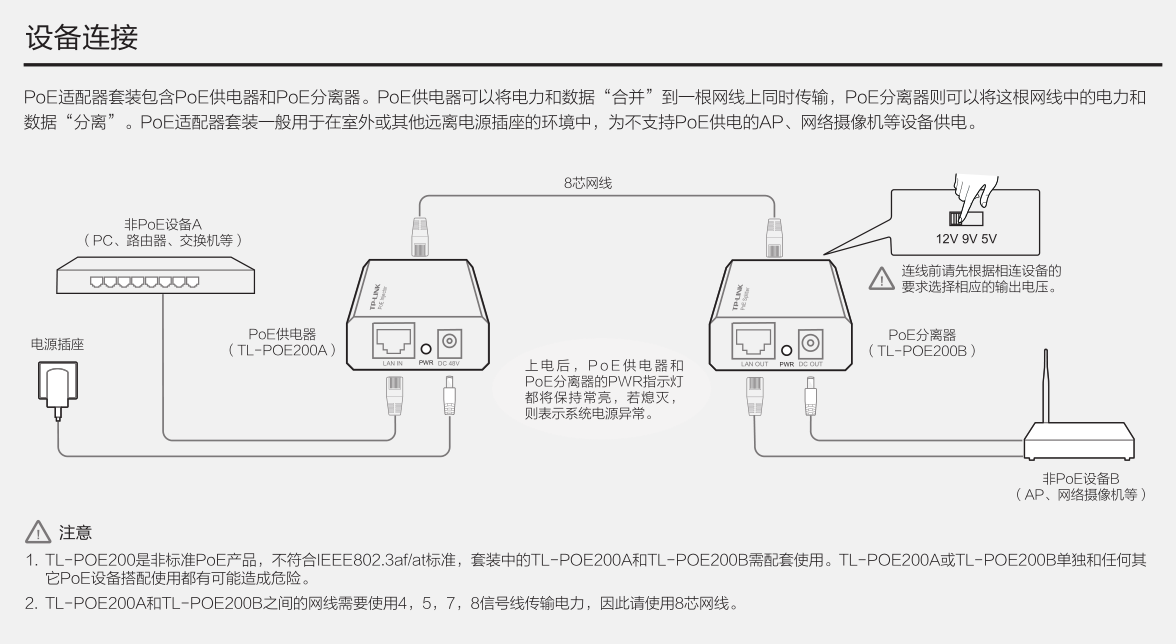

PoE適配器套裝包含PoE供電器和PoE分離器。PoE供電器可以將電力和數據“合并”到一根網線上同時傳輸，PoE分離器則可以將這根網線中的電力和

數據“分離”。PoE適配器套裝一般用于在室外或其他遠離電源插座的環境中，為不支持PoE供電的AP、網絡攝像機等設備供電。

……

1. TL-POE200是非標準PoE產品，不符合IEEE802.3af/at標準，套裝中的TL-POE200A和TL-POE200B需配套使用。TL-POE200A或TL-POE200B單獨和任何其

它PoE設備搭配使用都有可能造成危險。

2. TL-POE200A和TL-POE200B之間的網線需要使用4，5，7，8信號線傳輸電力，因此請使用8芯網線。

……

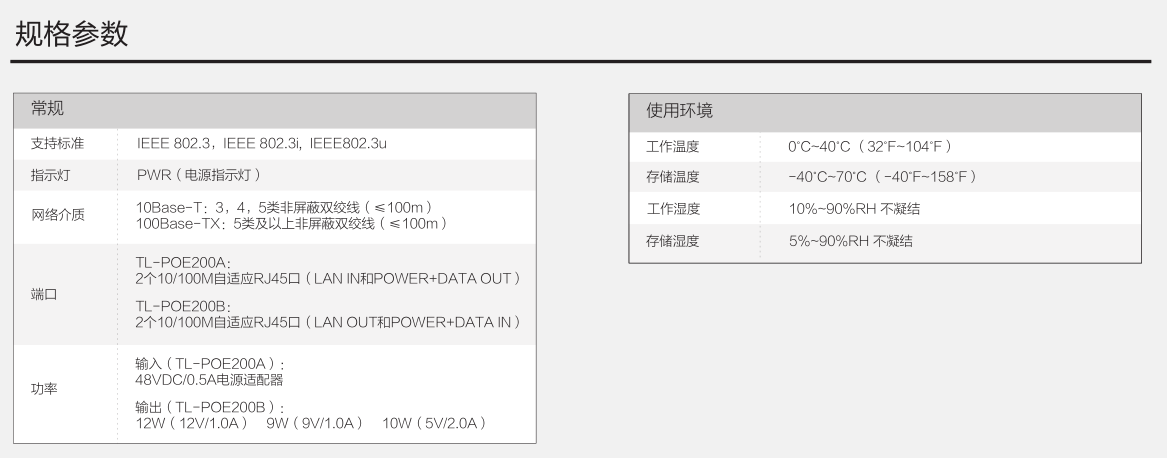

支持標準 IEEE 802.3，IEEE 802.3i, IEEE802.3u

指示燈 PWR（電源指示燈）

網絡介質 10Base-T：3，4，5類非屏蔽雙絞線（≤100m）

        100Base-TX：5類及以上非屏蔽雙絞線（≤100m）

端口 TL-POE200A：

2個10/100M自適應RJ45口（LAN IN和POWER+DATA OUT）

TL-POE200B：

2個10/100M自適應RJ45口（LAN OUT和POWER+DATA IN）

……

TL-POE200用戶手冊內容截圖
