串口調試工具(Commix)1.0 綠色免費版

Commix是一款功能非常強大的串口調試工具，東坡帶來的是Commix綠色最新版，它能混合輸入顯示16進制數、10進制數、ASCII字符，能按多種常用方法（如Modbus等）自動加入校驗，非常實用，有需要的趕緊拿走吧！

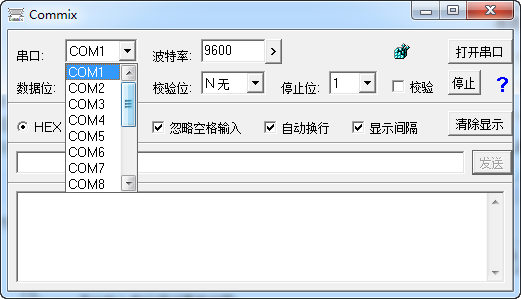

Commix混合輸入串口調試界面說明

1、HEX：輸入數據看作16進制字節，不區分大小寫

ASCII：輸入數據看作ASCII字符

忽略空格輸入：

是否忽略用戶輸入數據中的空格

自動換行：

是否在接收與發送的數據之間自動換行顯示

2、在HEX和ASCII方式輸入時，轉義符輸入都有效

3、在ASCII方式，20h到7Eh的字符直接顯示，其他字符顯示為轉義符形式

4、如果改變顯示區的光標位置，新的顯示將插入在光標處

5、用戶輸入（從串口輸出）的數據顯示為綠色，從串口輸入的數據顯示為藍色，發送到接收之間的間隔時間（毫秒）顯示為灰色，用戶在顯示區輸入的字符顯示為黑色

6、程序不檢測串口狀態，因此也能用于最簡單的3線制（第2、3、5針）RS232通訊

7、串口打開后，修改通訊參數時不必關閉，新參數立即生效

8、程序結束時，參數自動保存到注冊表；點擊注冊表圖標，可將當前設置保存到注冊表文件

校驗使用：

1、主界面上，“校驗”復選框被選中時，會出現校驗設置窗口

2、選擇不同的校驗方式，會有不同的選項出現

HEX/ASCII： 選擇校驗結果的存放方式

3、如果校驗被允許，程序?qū)�按“�?shù)據 校驗 結束符”的順序發送，結束符的默認格式與主界面上的HEX/ASCII設置相同

轉義符使用舉例：

\x1B 、\027 、\ESC 的值是 1Bh

\x0d 、\013 、\cr 的值是 0Dh

\rA 、\065 的值是 41h

\\ 、\r\ 、\x5C 的值是 字符\

ASCII輸入： \stx011234R01\etx57\cr\lf

與HEX輸入：02 30 31 31 32 33 34 \rR 30 31 03 \r5 \r7 \cr\lf 是相同的

轉義符使用：

1、16進制輸入： \xhh

2、10進制輸入： \ddd

3、預定義字符輸入： \ccc 或 \cc 或 \\

4、顯示字符輸入： \ra

5、轉義符輸入長度必須與上述相符，不區分大小寫

轉義符中的預定義字符：

輸入 值

\\ 字符\

\LF 0Ah

\CR 0Dh

\NUL 0

\SOH 1

\STX 2

\ETX 3

\EOT 4

\ENQ 5

\ACK 6

\NAK 15h

\CAN 18h

\ESC 27h。
