Ladder Editor是GUTTA PLC系統的上位機編程軟件。它可以將梯形圖(或指令表)邏輯編譯成PLC硬件可以識別和執行的中間代碼(解釋型)和機器碼(編譯型)。同時,GUTTA Ladder Editor還提供了程序的上下載、在線調試、反編譯、梯形圖與指令表的等效轉換等功能。作為小型PLC系統的上位機編程軟件,它能夠的提高使用者的開發效率,降低開發難度。
易用性:
元件的拖放功能:
在GUTTA Ladder Editor梯形圖編輯窗口中,除了正常元的件編輯,您還可以通過拖放來快速移動元件。您所需要做的就是選中元件;在選擇線框內按下鼠標左鍵;移動鼠標拖動元件;最后釋放鼠標左鍵放置元件。

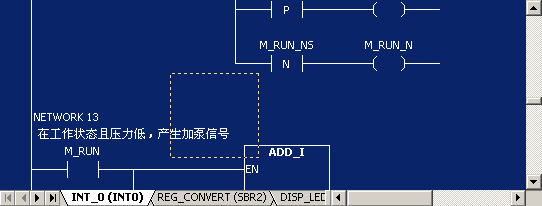

元件拖放演示:
無所不在的剪切板:
在GITTA Ladder Editor中,不論是梯形圖編輯窗口,還是指令表編輯窗口,以及所有的數據表格,都具有剪切板數據交換功能。通過剪切板,您可以在不同的程序文件間(包括不同的PLC類型間)輕松交換數據。
元件與梯級的復制與粘貼:
對于程序編輯窗口,剪切板分為兩級,一級是網絡內指令的選擇、復制與粘貼。另一級是網絡的選擇、復制與粘貼。
網絡內指令的選擇:
網絡的選擇:

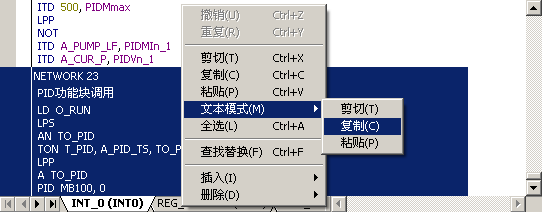

指令表(STL)文本的導入導出:
在GUTTA Ladder Editor的指令表編輯窗口中,您可以通過文本模式的復制與粘貼,來進行純文本的數據交換?梢詫⒅噶畋碇噶顚С龅轿谋疚募部梢詮奈谋疚募袑胫噶畋。通過純文本各式的復制與粘貼,您甚至可以在GUTTA Ladder Editor和西門子STEP7-MicroWIN之間進行指令表程序交換。
表格和Office Excel交換數據:
GUTTA Ladder Editor中存在大量的表格數據。這些數據都可以通過剪切板導出到Office Excel表格中,也可以通過剪切板將Office Excel的數據導入到GUTTA Ladder Editor的表格中。

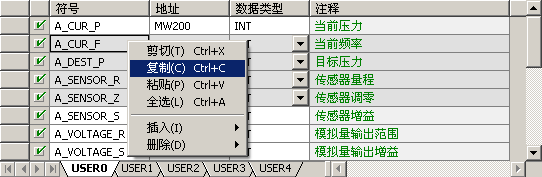

在變量符號表中復制數據:
在Office Excel中粘貼數據:
不限步數的撤銷和恢復功能:
不論是在梯形圖編輯窗口,還是在指令表編輯窗口,任何操作都能被系統記錄。您可以撤銷最近的所有操作。撤銷后只要沒有修改文件,您也可以恢復所有被撤銷的操作。
