lito模擬器

lito模擬器1.4.4 官方版

  • 大小:25.9M
  • 語言:中文
  • 平臺:WinAll
  • 更新:2015-08-14 14:14
  • 等級:
  • 類型:編程相關
  • 網站:http://tipsywinegypsy.com
  • 授權:免費軟件
  • 廠商:
  • 產地:國產軟件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

lito模擬器是一款專門用來進行h3c實驗的模擬器。很多朋友需要用到h3c路由器,學習h3c路由器的配置就需要這款lito模擬器來進行虛擬配置相信需要學習h3c路由器的朋友會需要這款軟件的,需要就趕緊來下載使用吧~

lito模擬器使用方法

H3C模擬器哪個最好,小編肯定會說是LITO,它界面清晰,使用簡單,可以直接運行搭建網絡拓撲它有著標準的VPCS模擬PC,支持WinPcap的任何版本,而且在win7上使用不會有反彈錯誤框

h3c模擬器lito使用教程

打開h3c模擬器 LITO 注意一定要用管理員身份啟動。

出現這個界面點擊確定進入軟件主界面

在沒開始介紹使用之前,先介紹一下軟件的集中操作狀態:

第一個是設備操作

第二個是連線

第三個是刪除線

第四個就是添加標注文字

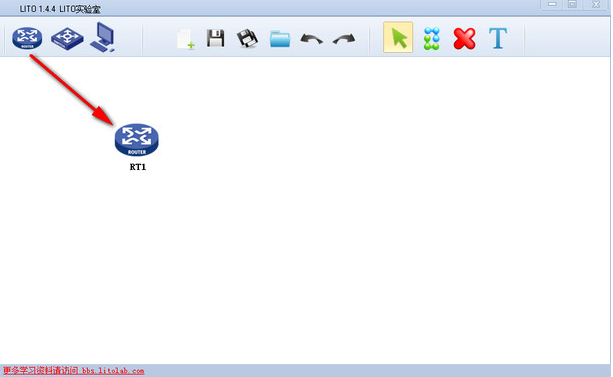

添加設備,保證在第一個鼠標狀態下

在設備上按住鼠標左鍵拖到空白處,然后松開左鍵即可添加設備

如果不需要還沒有松開左鍵的話,放回上邊即可。

進行連線

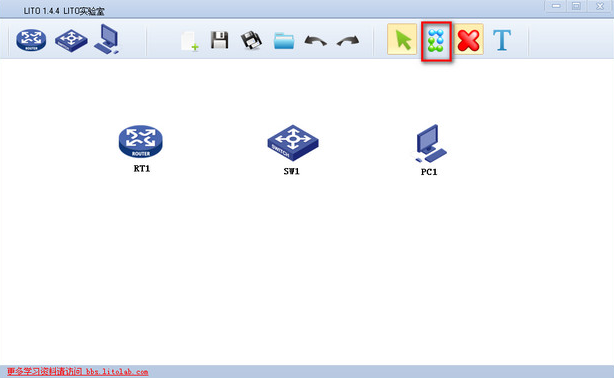

首先點擊連線的按鈕

  這里注意一下交換機,的接口類型 交換機為3層交換機,但是接口不支持切換為了區分,這里的E口是二層口G口是三層口,且不支持切換。

  出現這樣連線中的狀態  然后在目標上郵件設備出現接口左鍵選擇接口即可。

  目前支持:G-G  S-S A-A  E-E  G-E  G-網卡 E-網卡這幾種接口互聯

  這里這樣連接一個簡單的拓撲。

  如果選錯了接口不需要當前的線 只要在拖拽設備那點點一下即可。

  4、開啟設備

  右鍵設備然后點及開啟設備即可

  當出現這個綠色的點表明設備已經開啟,才可以開啟下一臺設備。

  這里建議用顯示看一下內核是不是完全開啟

  右鍵在菜單里面點擊顯示

  會彈出

  這樣的內核菜單這里出現LITO1.4啟動完畢,請按ENTER鍵繼續就表明內核已經開啟了。

  如果設備處于卡的狀態沒有開啟就關閉設備重新開啟一下。

  關閉設備:

  如果設備內核處于卡頓現象 關閉時候界面也會出現卡頓現象請不要點擊界面否則會出現界面消失 等待2S左右即可關閉。

  5、連接設備

  正常情況是雙擊設備即可打開設備的CRT配置窗口由于新版本的CRT不能自動讀取配置文件所以安裝之后導致雙擊打開CRT沒有設備的連接列表。需要自己設置一下:

  選項-全局選項

  上圖選擇軟件安裝的位置里面的SecureCRT的目錄即可。

  然后雙擊即可使用。提示這里雙擊一臺設備即可。

  如果多臺設備直接在CRT中連接即可

  6、展開文件夾里面有對應設備TELNET的連接 只需要選中連接即可

  安裝CTRL 可以多選

  就會像這樣在一起配置起來會很方便。

  7、關于PC的使用

  注意:PC一定要在一臺設備開啟之后開啟。而且改變了PC的連線就要重新打開一次PC而且10臺PC的配置都是一起的。關掉10臺都要重新配置。這里很不好意思。

  雙擊PC即可打開VPCS

  這里顯示的就是VPCS的界面

  只需要雙擊一次即可如果切換PC只要敲數字即可

  配置IP

  IP <IP地址>  [網關]  [掩碼/長度]

  清除IP

  可以用SHOW來看PC的狀態

  10臺設備都可以看見。

  8、刪除設備

  右鍵  刪除設備即可

  我記得說過在設備開啟的時操作線會導致接口Down

  請確保每根線兩段的設備都關掉的狀態。

  刪除時候會關閉刪除的設備

  會斷掉所有連接的線但是互聯的設備還是保留連接的狀態請關閉對應設備之后再進行連線。

  9、刪除線

  類似刪除設備的說法,就要在設備關閉的狀態才行。

  第一步:切換到刪除線狀態

  第二步:在設備上郵件即可看見已經使用的端口

  點擊相應的接口即可刪除連接的線。

  這里注意了 如果設備處于開啟狀態是不會彈出這個刪除接口的菜單的。

  10、添加標注

  第一步:點擊標注按鈕進入標注狀態

  第二步:在設備空白處點擊

  然后輸入文字

  輸完在空白處再次點擊以下即可退出編輯模式。

  如果需要編輯已經寫好的文字標注只要雙擊即可(全模式都行)

  在不處于編輯狀態右擊標注的文字

  刪除即可刪除這個標注

  樣式即可打開樣式對話框

  這里可以設置文字字體大小 顏色等。

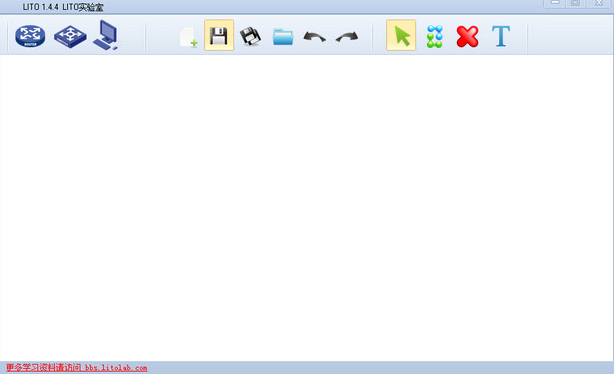

  11、保存拓撲:

  這里建議使用另存為的那個按鈕

  這個按鈕點擊即可出現保存對話框輸入名字即可保存。要是想保存配置需要在配置設備的界面SAVE配置文件。

  這里一定要見你保存的目標文件出現再關閉否則可能保存不成功。

  12打開拓撲:

  點擊這個按鈕會出現打開拓撲的對話框。

  選擇你保存的拓撲即可  配置文件會自動導入。

lito模擬器更新日志

1.增加模塊功能

2.提升軟件穩定性
