南勘院工程測量實用程序1.3 綠色版

南勘院工程測量實用程序是一款用來工程測量的軟件工具。功能強大，非常的不錯。有需要的可以來東坡下載使用！

南勘院工程測量實用程序說明

測繪者方便使用的工程導線平差軟件，平差報表為HTML格式，包含觀測數據表，導線相關特征值表，導線限差表，平差改正數表，平差后的觀測值，平差坐標，導線示意圖（含誤差示意大�。�；軟件附帶有文件分割程序和全站儀數據處理程序，值得一用。

單導線加權平差

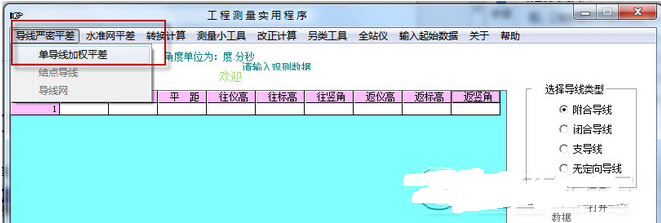

1、點擊程序左邊的菜單,單擊“單導線加權平差”如（圖－1）

（圖－1）

2、出現單導線加權平差主鍵面如（圖－2）

（圖－2）

①、使用時先輸入導線邊數，程序會自動出現相應的空格代輸入觀測數據（導線邊數不要求正確，如果少輸了，可單擊“插入一行”增加行，如果多輸了，可單擊“刪除該行”刪除行，導線邊數會相應變化）

②、測距儀常數：是用來定權的兩個參數，如果不想要這兩個參數可輸入“0”。

③、投影面高程：可輸入你要投影的高程；如果要測區平均高程面作投影面，可不輸入數據或輸入“0”；如果不想投影可輸入“n”或“N”。

④、測角先驗中誤差：是用來定權的一個參數，一般輸入儀器的測角精度，如果不想要這個參數可輸入“0”。當以上①②④項輸入后“計算”按鈕變亮可用。

⑤、選擇等級 可選可不選，選，則平差成果表中會出現選擇等級的限差，超限的提示紅色；不選，則平差成果表中無限差評估。

⑥、左邊表格項：

定向點和附合點高程可不輸，水平角輸入度.分秒，如果是前進方向右角，在數據前加“－”號，程序會自動化為左角；如果高差是單向，在返向觀測欄輸入“0”；程序設計了檢查輸入錯誤,任何不正確的輸入如：63.3.000；3-6.45；567.7＋等，在按下計算按鈕時，程序?qū)⑻崾灸阍谀承心沉休斎胗姓`。

⑦、輸入完觀測數據后，可點擊右邊的“保存數據”按鈕，保存您輸入的數據。

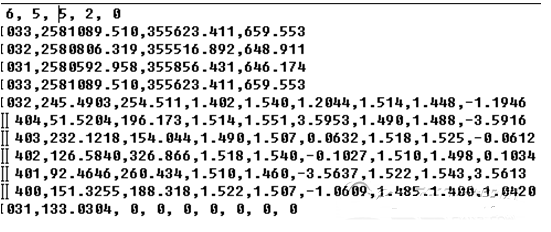

⑧、您也可以從文本中讀入觀測數據，點擊右邊的“打開”按鈕，可選擇您的數據文件（文本文件或DAT文件）文件格式如下：

第一行：第一個數“6”為導線邊數，不要求一定正確，如果不正確程序會提示，并修正此錯誤。

第二個數“5”為測角先驗中誤差；

第三個數“5”為測距儀加常數；第四個數“2” 為測距儀乘常數；

第四個數“0”為投影面選擇，“0”表示測站平均高程面，程序會計算出，“N”或“n”表示不投影，其它常數則投影面為該常數值。

第二行：為導線起點的定向點的 點號，X坐標，Y坐標，高程

第三行：為導線起點的         點號，X坐標，Y坐標，高程

第四行：為導線終點的         點號，X坐標，Y坐標，高程

第五行：為導線終點的定向點的 點號，X坐標，Y坐標，高程

以下行：為導線測站觀測數據   點號，水平角，平距，往測儀器高，往測標高，往測豎角，

返測儀器高，返測標高，返測豎角

注：⑴、起算點坐標數據，程序在讀取時會格式化數據，讓其只保留三位小數，程序只讀取后8位數據，如2581089.5100008，程序讀為“1089.510”；這樣不影響導線計算，但導線點坐標成果統一差一個常數；如果要不差常數，在讀入數據后，在程序的表格中把起算數據的常數加上去即可。

⑵、文本中的數據，最好其前加一兩個空格如“6”輸為“  6”；原因是，32位系統與16位系統對程序數據識別不一樣，一位的數據如“6”在32位系統（如WINXP）

中只是半個字符顯示為“
”；但有些16為的系統又把空格認為是一個數（本應為空值），在數據前加空格，又會引起錯誤。所以，敬請注意：當加空格出錯時，把空格去掉；不加空格出錯時，請加上空格（因機而定），程序只要能運行便是得到了正確的數據，不必?fù)?dān)心程序把數據錯認。

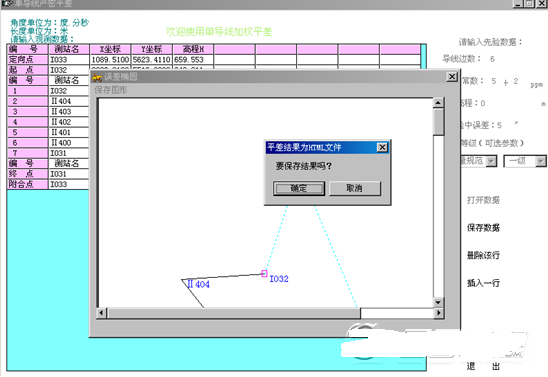

⑨、數據輸入或讀入好了，便選擇導線等級（如不想看限差可不選），然后按下右邊的“計算”按鈕，如果您有數據輸入錯誤，程序?qū)⑻崾�，如果�?dǎo)線角度閉合差超過1度程序?qū)⑻崾臼欠窠又��?jì)算，是，則計算，否，則請檢查數據。如果一切無誤，程序會彈出如下

（圖－3）對話框：

（圖－3）

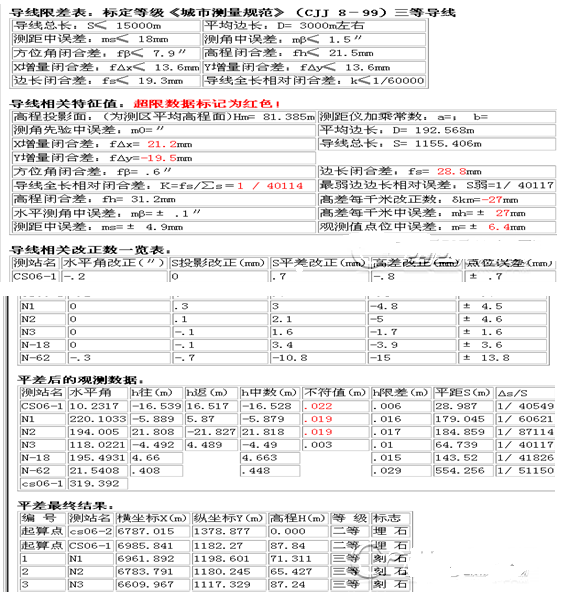

如果取消保存，只可以看導線略圖（紅色橢圓反映點位誤差的相對大小，紫色方框?yàn)橐阎�點）；“確定”程序?qū)�把結果保存為您選擇的HTML格式文件。文件包含起算和觀測數據表；導線相關特征值表；導線相關改正數一覽表；平差后的觀測數據表；平差最終結果表和導線略圖；如果，您在平差前選擇了導線等級，文件還將包含有導線限差表，并且導線相關特征值表和平差后的觀測數據表中超限的數據將顯示為紅色如（圖－4）：

（圖－4）

單導線簡易平差

1、程序原理：根據前后視距比和角度大小分配角度閉合差，根據測距儀加乘常數算出各邊長分配誤差，以改正后的邊長分配X增量閉合查和Y增量閉合差。

2、操作：

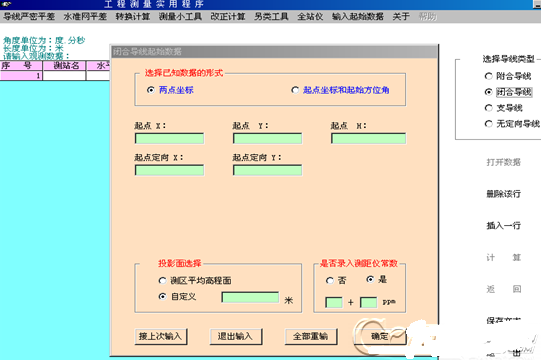

①、輸入已知數據：鼠標點擊菜單上的"輸入起始數據"會彈出一個子窗體，此窗體    被設計置前（不管打開多少窗口，它都處于最前，不會被掩蓋）可以與主窗 體同時被編輯，在主窗體上選擇導線類型，此窗體會相應變化如（圖－5）：

（圖－5）

點主窗體的附合導線，子窗體會是附合導線，點主窗體的閉合導線，子窗體會是閉合導線......

A、四點坐標，表示附合導線已知點都有坐標（起點，起點定向點；終點，終點定向點）起終點坐標和起始方位角，表示起點和終點坐標已知，并知道起點定向方位和終點定向方位。輸入方位角的格式是：度.分秒（例：78度56分47.8秒 為78.56478）在一個文本框輸入完后，回車可跳到下一個文本框。

B、文本框限定只能輸入"＋""-""."數字和空格，鍵盤上除此以外的鍵被按及時會提示出錯。

C、投影面默認是測區平均高程面（程序會計算出），使用者若想改變投影面，單擊"自定義"，程序會彈出一個文本框接收數據。

D、測距儀常數可輸，可不輸。不輸時，程序?qū)⒁罁?jù)觀測邊長定權分配誤差；輸入時，程序在定權時將會考慮邊長和加乘常數的綜合影響。

E、"接上次輸入"文本框會得到前次輸入的數據；"退出輸入"程序?qū)⑼顺鲎哟绑w。"全部重輸"文本框?qū)⑷�部清空�?quot;確定"程序?qū)⒌玫揭阎獢?shù)據并返回主窗體。主窗體的"打開數據"和"計算"按鈕將開啟功能。（注意：子窗體顯示的文本框都不能為空，否則程序會提示"未輸入數據"）

F、"確定"后，主窗體將判斷起始數據是那種導線，并在單選框中做出相應反應。如剛才輸入的是"附合導線起始數據"主窗體上的"閉合導線""支導線"" 無定向?qū)Ь�"將變?yōu)榛疑�而不可用，以保證觀測數據只能是"附合導線"形式。輸入其它導線的起始數據時，情況同上分析。

②、輸入觀測數據：

A、觀測數據可以在表格中輸入，也可以從文本文件（*.txt）或數據文件(*.dat)中讀取。讀取的文件必須是程序規定的格式。程序規定的格式是：

第一行  兩個數據:導線類型和導線終點

導線類型,附合導線為 f；閉合導線為 b ；支導線為 z ；無定向?qū)Ь�為 w。

其它行   九個數據，依次為：測站名，水平角，平距，往測儀器高，往測標高 ，往測豎角，返測儀器髙，返測標高，返測豎角

如果相關欄沒有觀測數據，輸為0，切忌為空。長度
