天路測量是一款非常不錯的測量軟件。功能強大,簡直是萬能的節奏。有需要的可以來東坡下載使用!
天路測量說明
天路測量是一款可對高速跑道、水準、樁孔編號、圓弧邊溝、無限制層路基分層的工具軟件,本軟件基于EXCEL制作,為施工測量編寫,可進行施工測量上的常規計算、簡易平差計算和路基、橋涵、隧道等專項計算!
天路測量主要功能
1. 平曲線計算:可用于國內99%的公路平面設計的計算,同時也能計算大部分高速跑道的平面計算(緩和曲線類型有6種選擇:回旋線、五次、七次、七次四項、半波、全波),支持轉角超過180度的交點法計算,也支持平行線計算,方法可選擇交點法1、交點法2和線元法三種計算方式或由當中的兩種、三種混合計算,可計算由三單元曲線、五單元曲線任意組合型式的交點法平面線路(只需滿足公路設計規范要求)。同時可進行線元法和交點法之間相互轉換,也可進行復曲線(五單元)與為單曲線(三單元)的轉換。(免費版中可使用緩曲線為回旋線的情況,注冊任意一個版本均可無限制使用,只需20元即可哦)
2. 豎曲線計算:可選擇傳統近似算法和精確算法兩種方式,極大滿足特殊線路豎曲線精度的要求,還可以輸入左右幅不同豎曲線設計的特殊線路設計計算。(免費版可完全使用)
3. 路面和路基各分層寬度和高程計算:可根據線路初始設置輸入到設計線或路中線的偏距或選擇中文名稱來確定位置,還可以通過EXCEL表格列中偏距(左負右正)來計算任意點偏距和高程、漸變方式有線性、三次拋物、四次拋物三種過渡方式。(注冊任意一個版本均可無限制使用,可進行水準資料數據計算哦,配合隨機填充功能)
4. 線路平面繪圖:可同時輸出設計線、路中線和路邊線(參數庫中如果有標準斷面和加寬數據),如果路中線和設計線重合則輸出時以路中線為準,不重合的同時輸出設計線和路中線,可輸入線路范圍內任意兩點里程出圖;線路標注樁號等標注不能滿足您需要時還可通過Excel表數據輸出線路樁號、CAD圖形、文本等進行標注。(注冊50元版本及以上可無限制使用)
5. 縱斷面繪圖:可以根據手工輸入段落輸出打印頁。(免費版本可無限制使用)
6. 路基橫斷面計算和繪圖:(1)有線路參數模式:可由偏距和高程對應的數據繪圖,也可由測量的三維坐標繪圖(先由路基菜單中的“斷面三維坐標反算寬高數據”功能轉換至原地面數據表的偏距和高程數據再繪圖),輸出時可根據分欄數量、頁邊距設置自動分頁繪圖輸出;(2)無線路參數模式:即手工斷面,根據設計斷面寬高數據和實測寬高數據分兩次批量按照固定間距輸出成圖,再修改和獲取面積。(注冊200元版本及以上可無限制使用)
7. 隧道超欠挖計算和繪圖:可根據實測三維坐標數據、反算后的樁號偏距高差數據等繪圖,也可隨機生成超欠挖斷面繪圖。(注冊300版本即全功能版可無限制使用)
8. CAD輔助功能:獲取平面線元參數(只限直線和圓曲線),CAD與Excel間數據轉換,坐標標注,橫斷面寬高標注,獲取坐標、橫斷面數據和面積,CAD批量打印功能。(注冊50元版本均可無限制使用)
9. 9. (新增)天路右鍵菜單:實際是Excel的單元格和列右鍵功能,可以進行測量資料數據偏差隨機數填充、數據翻轉處理、樁號顯示(不改變?cè)瓉頂?shù)據格式、根據小數點不同位數顯示、整樁號不顯示后面小數的完美變換)、角度轉換處理、水準計算(原數據可以是2-6列或以上,可自定義讀數最大和最小值、前后視距限制,可將設計數據加入誤差影響生成實測數據,做假資料很有用哦)、坐標正算(可根據選區位置隨意填充、不拘泥于固定位置數據輸入和輸出樣式(方便、靈活)、超越大部分軟件固定位置輸入數據的要求)。(免費版本中可以使用,通過多次點擊使用滿足計算要求)

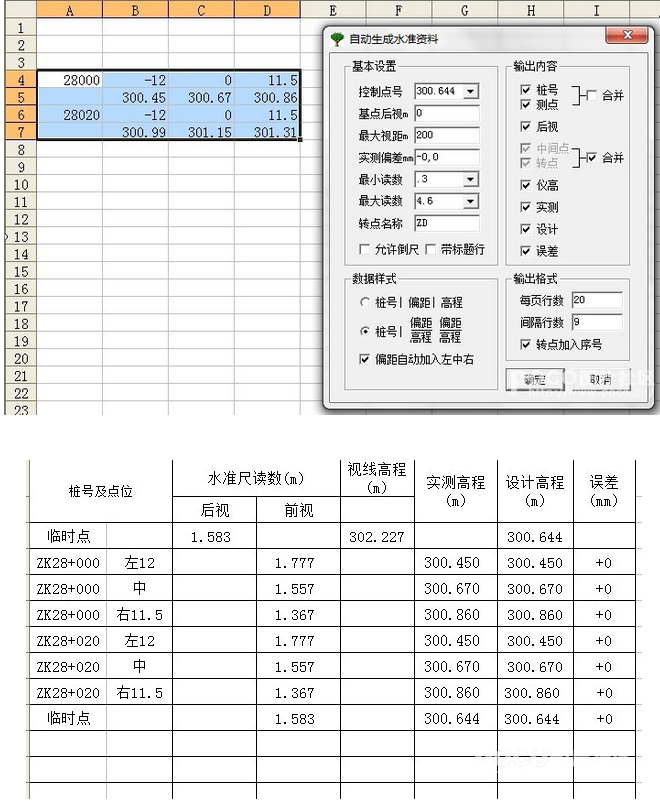

自動水準計算如下:
天路右鍵菜單如下:
安裝說明
1.本軟件需要預先安裝完整版的微軟OFFICE軟件(只EXCEL即可)
2.下載后必須先解壓,盡量不要存放在桌面,關閉所有殺毒軟件和360等軟件,再運行“天路安裝和卸載.exe”文件進行安裝,安裝后所存儲路徑和文件名 不能更改,否則導致加載錯誤,不能使用。
3.不能安裝使用的用戶請嘗試視頻教程里“手工加載天路”方法加載(同說明中的異常錯誤處理)
4.使用過程中不小心導致天路不能加載時也請嘗試視頻教程里“手工加載天路”方法加載(同說明中的異常錯誤處理)
5.常見的WPS版本中沒有VBA模塊,故不能用;而專業版的WPS很少見,沒有經過測試,能否使用未知。
6.本軟件為綠色插件,安裝時不覆蓋任何系統文件,在使用過程中和卸載后無任何系統殘留。另外,本軟件對Excel和CAD設置無任何更改,100%保留了用戶和系統自定義設置及用戶使用習慣。
7.如果您在使用天路過程中,發現不能使用了,請檢查此前是否安裝和卸載了某些軟件或CAD、EXCEL 有關的插件!
更新如下
1. 將原來的寬度漸變方式擴展為高次拋物漸變,多少次都可以;
2. 加入教學模式(自動演示模式,系統菜單的“跟我學天路”)
3. 修正了河塘清淤斷面繪圖錯誤(由2.7版本的標準斷面數據庫調整輸入方式后導致)
4. 加入路線逐樁坐標計算
5. 右鍵菜單加入刪除重復值和向下填充功能,只限空格填充,有數據的不覆蓋
6. 導入和導出安卓軟件線路參數
7. 增加路面和路基分層標高計算時使用高差所在列選擇
