BWG道岔坐標計算程序是一款比較不錯的道岔坐標計算工具。操作簡單。有需要的可以來東坡下載使用!
BWG道岔坐標計算程序說明

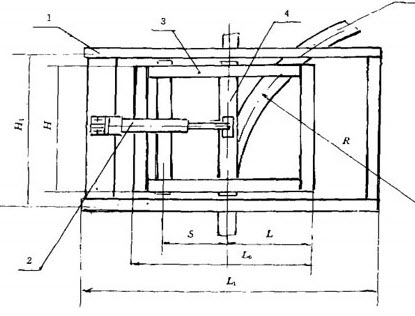

BWG道岔坐標計算程序是一款免費的小巧的能夠計算BWG 39、42、50號道岔的坐標的計算工具,工具適用于鐵路道岔39#、42#、50#坐標計算用于BWG道岔,道岔直 股線性和曲股線性,從同一起始里程推算直股和曲股結束里程,進行 邊樁坐標計算;根據道岔的相對關系,計算出道岔邊線的相對坐標。
BWG道岔坐標計算程序設置方法
一、道岔后附帶曲線曲中點位置確定方法(相鄰兩線平行時):
1、從尖軌尖端沿道岔直股往岔后丈量來確定QZ點在直股上的投影位置(丈量距離根據相鄰股道線間距及道岔類型而定),距離為:道岔前長+道岔號數×線間距。(P60-12號道岔前長為12.197m;P50-12號道岔前長為13.633m;P50-9號道岔前長為11.189m)例如,線間距為5.0m,道岔為P60-12號,則丈量距離為12.197+12*=72.197m。
2、從QZ點在直股上的投影位置用支距尺定出垂直方向,沿該方向用弦線延伸至岔后側股線路,則交點為QZ點。
二、Z、YZ點確定
從QZ點往兩側丈量L/2(圓曲線全長的一半),即可定出ZY、YZ點。
三、曲線正矢樁設置
從QZ點開始,向兩側按5m丈量,兩側對稱設置(曲中點樁號、最大樁號,各樁號正矢見曲線正矢資料)。
四、曲線超高設置
岔后曲線超高按15mm設置,從ZY、YZ點起向直線段順坡(ZY、YZ點處超高為15mm),超高順坡率不得大于2‰(長度7.5m);一般情況下按順坡長度1‰設置(長度15m),但曲線ZY、YZ點與道岔距離過短時,造成順坡終點進入道岔或岔后長枕時,可根據現場情部縮短順坡長度,但順坡長度不得短于7.5m,曲線兩端順坡長度應相同。
