GNS3中文版使用手冊pdf格式免費電子版

這是一份pdf格式免費電子版GNS3中文版使用手冊（以下簡稱為gns3教程），該gns3教程共由31頁組成，內容包括下載及安裝GNS3方法，創建復雜的網絡拓?fù)浣坛獭?span style="line-height: 12px;">使用軟件WinTabber來組織多個Telnent窗口教程等，下文有該教程的目錄及內容摘選，如果你想要查閱該教程的全部內容的話，點擊本文相應的下載地址進行下載即可！

gns3教程目錄

譯序.........................................................................................3

GNS3 圖形化網絡模擬器............................................................................................4

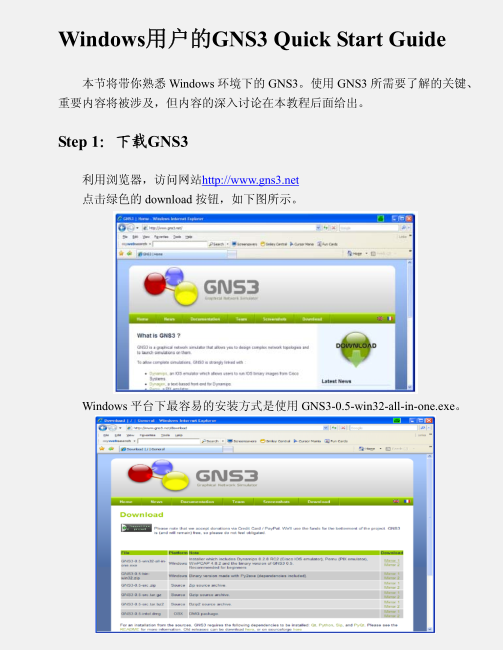

Windows用戶的GNS3 Quick Start Guide ....................................................................6

Step 1：下載GNS3.................................................................................................6

Step 2：安裝GNS3.................................................................................................7

Step 3：配置IOS....................................................................................................8

創建簡單的網絡拓?fù)?...................................................................................................9

GNS3 的主界面...........................................................................................................13

創建復雜的網絡拓?fù)?.................................................................................................14

在網路拓?fù)渲刑砑覲C..........................................................................................17

使用PuTTY或TeraTerm等終端程序..........................................................................23

使用軟件WinTabber來組織多個Telnent窗口............................................................24

內存和CPU利用率問題..............................................................................................25

IOS映像文件的解壓縮...............................................................................................27

Frame Relay、ATM、Ethernet交換設備...................................................................27

分組捕獲......................................................................................................................28

保存和load網絡拓?fù)?..................................................................................................29

Client/Server和Multi-Server模式................................................................................30

Console工作區和Dynagen命令..................................................................................30

PIX防火墻仿真...........................................................................................................30

GNS3 的圖標管理.......................................................................................................30

相關資源......................................................................................................................31

gns3教程內容摘選

……

然后，點擊“Platform”的下拉箭頭，選擇 IOS 映像文件所對應的路由器平臺。

接著，點擊“Model”的下拉箭頭，選擇 IOS 映像文件所對應的路由器型號。

此后，我們在剩下的配置中接受 GNS3 的默認值。但是，有一個叫做 IDLE PC 的參數非常重要，后面我們簡要討論。

點擊“Save”按鈕保存配置，并點擊“Close”按鈕結束關于 IOS 的配置。到現在為止，可以利用 GNS3 創建網絡拓?fù)洳㈤_始模擬實驗了。

……

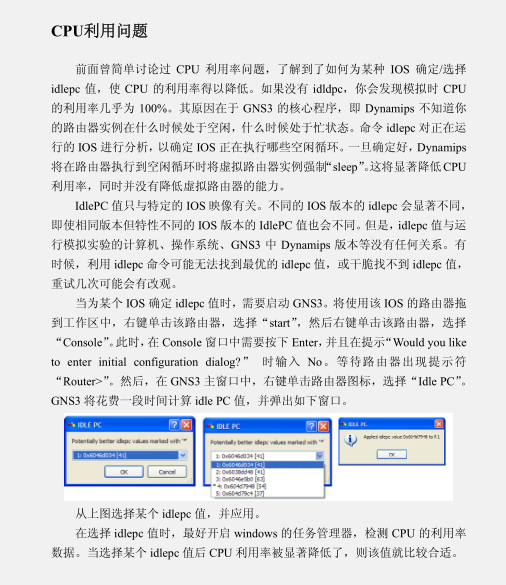

前面曾簡單討論過 CPU 利用率問題，了解到了如何為某種 IOS 確定/選擇 idlepc 值，使 CPU 的利用率得以降低。如果沒有 idldpc，你會發現模擬時 CPU 的利用率幾乎為 100%。其原因在于 GNS3 的核心程序，即 Dynamips 不知道你的路由器實例在什么時候處于空閑，什么時候處于忙狀態。命令 idlepc 對正在運行的 IOS 進行分析， 以確定 IOS 正在執行哪些空閑循環。 一旦確定好， Dynamips將在路由器執行到空閑循環時將虛擬路由器實例強制 “sleep” 。 這將顯著降低CPU利用率，同時并沒有降低虛擬路由器的能力。IdlePC 值只與特定的 IOS 映像有關。不同的 IOS 版本的 idlepc 會顯著不同，即使相同版本但特性不同的 IOS 版本的 IdlePC 值也會不同。 但是， idlepc 值與運行模擬實驗的計算機、操作系統、GNS3 中Dynamips 版本等沒有任何關系。有時候，利用 idlepc 命令可能無法找到最優的 idlepc 值，或干脆找不到 idlepc 值，重試幾次可能會有改觀。

……

gns3教程內容截圖
