9.1 拔碼開關共10位，1-7位為投影機RS232控制代碼,本機已內置市面上大部分投影機RS232的控制代碼,具體拔碼表見中控頂部表格，

9.2 開關拔至向上為1,向下為0,如要控制明基（BENQ）投影機:根據拔碼表上的說明，將1-7位拔成第一組1101100,將中控的多功能端口第2腳與投影機的RS232輸入端相連,第5腳與投影機RS232的GND相連,試著按中控面板上的，《投影開》《投影關》《VGA/視頻》按鍵，看投影機是否有相應的變化。如有相應變化，則設置成功，如不能控制，或不能完全控制，則第二組，拔成1001100,看看能否控制，直至拔成最后一組1010100.

9.3 用戶自定義，如通過以上方法不能控制投影機，則通過用戶自定義設置，先向投影機提供商索取到投影機的正確RS232代碼，通過本機自帶的軟件設置到中控，具體方法前面已有說明，需要注意的是設置用戶自定義代碼時，1-7位的開關不能全部是1。設置好后,再將1-7位開關全部拔成1,這時就可以發送用戶自定義代碼給被控投影機了。

9.4 拔碼開關第8位為展臺類型,向上拔1為數字展臺,向下拔0為模擬展臺,可根據實物進行設定.

9.5,拔碼開關第9位為開機默認信號源,向上拔1為臺式電腦,中控系統開啟后投影機自動顯示臺式電腦的信號,向下拔0為筆記本電腦,當中控系統開啟后,投影機自動顯示從筆記本電腦輸入的信號.

9.6,拔碼開關第10位為開機聯動,向上拔1為聯動,0為不聯動當按上課按鍵后,投影機會自動啟動,電動幕布會自動降下,按下課按鍵，中控關閉，投影機關機，電動幕布會向上升起。

……

信號部分：

輸入通道： 3路

輸出通道： 2路

輸入信號分辨率：1024×

輸入阻抗： 75Ω

輸出阻抗： 75Ω

信號交叉隔離： ＞

帶寬： 350MHZ（-3dB）滿載

輸入電源：

功耗

工作環境溫度： -10℃——60℃

視頻部分：

視頻輸入路數： 2路

視頻輸出路數： 2路

連接類型： RCA接口

視頻帶寬：

視頻輸入阻抗： 75Ω

最大視頻輸入幅度：

視頻輸出阻抗： 75Ω

最大視頻輸出幅度：

視頻交叉隔離： ＞

亮度色度干擾： -55dB＠

微分相位I/OS： ＜1.27度

微分增益誤差：

最大傳輸延時： 5nS（±1nS）

切換速度： 300nS（最長時間）

回波損耗： -30dB＠

……

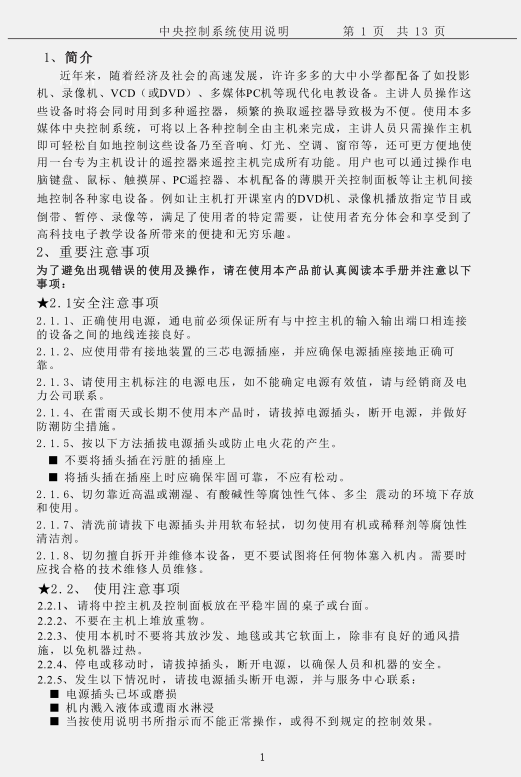

多媒體中央控制系統說明書內容截圖
