機械設計課程設計減速器設計圖紙(東北大學)pdf格式高清電子版

相信讀建筑，機械專業的朋友們，肯定是要自己繪圖的。那么今天東坡小編為大家?guī)�來一份完整的高清的pdf格式的機械設計課程設計減速器設計圖紙，有單機圓柱齒輪減速器、焊接箱體等圖紙，以及它的技術特征、技術條件、裝配圖等等內容哦。

機械設計手冊 V3.0 中文安裝版

類型：工程建筑大�。�60.8M語言：中文時間：6-3評分：6.0

課程設計說明書格式

課程設計說明書撰寫格式

為了保證課程設計質量，特制定本規范。

設計說明書要求按統一格式打印，其版面要求：A4紙，頁邊距：上2cm，下

2cm，左 2.5cm、右 2cm；字體：正文宋體、小四號；行距：固定值 20；頁碼：

底部居中。

一份完整的設計說明書應包括以下幾個方面：

一、封面（包括題目、院系、學生班級、設計組號、學生組員姓名、指導

教師姓名等）(見附 1)。

二、目錄

居中打印目錄二字，（四號黑體，段后 1 行），字間空一字符；章、節、小

節及其開始頁碼（字體均為小四號宋體）。節向右縮進兩個字符，小節及以后標

題均向右縮進四個字符。目錄中應包含正文及其后面部分的條目。目錄的最后一

項是無序號的“參考文獻資料”。

三、正文

（一）正文內容一般應包括：

1、設計任務和要求：說明本課題應解決的主要問題及應達到的技術要求；

簡述本設計的指導思想。

2、設計依據和設計原則。

3、方案論證：闡明為什么要選擇這個設計方案以及所采用方案的特點。

4、設計論述：對設計工作的詳細表述(包括設計計算)。要求層次分明、表

達確切。

5、結論或總結：對整個設計工作進行歸納和綜合。

（二）正文要求：

（1）計算正確，論述清楚，文字簡練通順，插圖簡明，書寫整潔。文中圖、

表按制圖要求繪制。

（2） 段落及層次要求： 每節標題以四號黑體左起打印 （段前段后各0.5行） ，

節下為小節，以小四號黑體左起打�。ǘ吻岸魏蟾� 0.5 行）。換行后以小四號宋

體打印正文。節、小節分別以1、1.1、1.1.1依次標出，空一字符后接各部分的標題。

當論文結構復雜， 小節以下的標題， 左起頂格書寫， 編號依次用 （1） 、 （2） ……

或 1）、2）……順序表示。字體為小四號宋體。

對條文內容采用分行并敘時，其編號用、（b）……或 a）、b）……

順序表示，如果編號及其后內容新起一個段落，則編號前空兩個中文字符。

（3）圖紙要求：圖面整潔，布局合理，線條粗細均勻，圓弧連接光滑，尺

寸標注規范，使用計算機繪圖。

（4）曲線圖表要求：所有曲線、圖表、線路圖、流程圖、程序框圖、示意

圖等不準徒手畫，必須按國家規定標準或工程要求繪制（采用計算機輔助繪圖） 。

（5）課程設計說明書（報告）中圖表、公式要求如下：

（a）圖：圖的名稱采用中文，中文字體為五號宋體，圖名在圖片下面。引

用圖應在圖題右上角標出文獻來源。圖號以章為單位順序編號。格式為：圖1-1，

空一字符后，接圖名。

（b）表格：表的名稱及表內文字采用中文，中文字體為五號宋體，表名在

表格上面。 表號以章為單位順序編號， 表內必須按規定的符號標注單位。 格式為：

表 1-1，空一字符后，接表格名稱。

（c）公式：公式書寫應在文中另起一行，居中排列。公式序號按章順序編

號。字體為五號宋體，序號靠頁面右側。格式為：（1-1）……。

四、設計體會及今后的改進意見

五、參考文獻（資料）

參考文獻： 另起一頁， 居中打印參考文獻四字 （四號黑體， 段前段后1行） ，

字間空一字符；另起一行，按論文中參考文獻出現的先后順序用阿拉伯?dāng)?shù)字連續

編號（參考文獻應在正文中注出）；參考文獻中每條項目應齊全（字體均為小四

號宋體）。（格式：[編號]作者.論文或著作名稱.期刊名或出版社.出版時間）。

（期刊應注明第幾期、起止頁數（包括論著））。

六、課程設計資料的裝訂

課程設計說明書按以下順序裝訂成冊：封面、目錄、正文、設計體會及今

后的改進意見、參考文獻；設計任務書、設計說明書（報告）和圖紙等裝入課程

設計專用袋中。 附 1

課程設計

給水處理廠設計說明書

設計組名

學生姓名

學 院

年級/專業

指導教師

完成日期 年 月

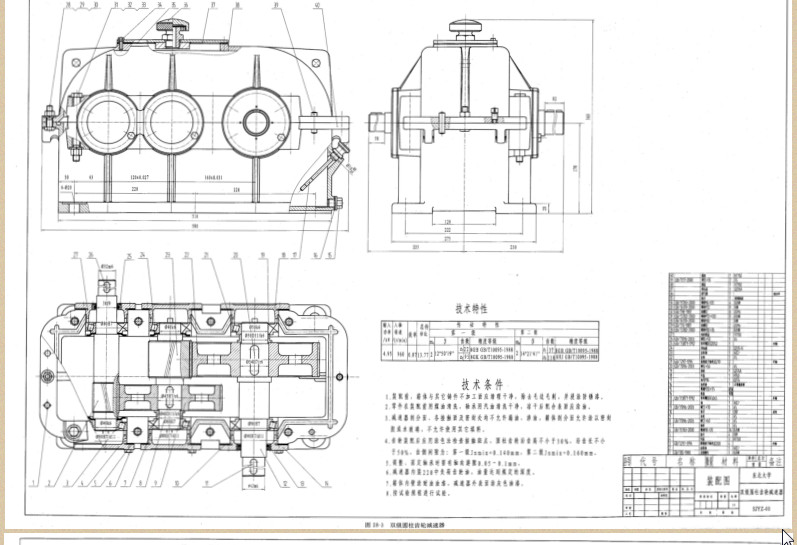

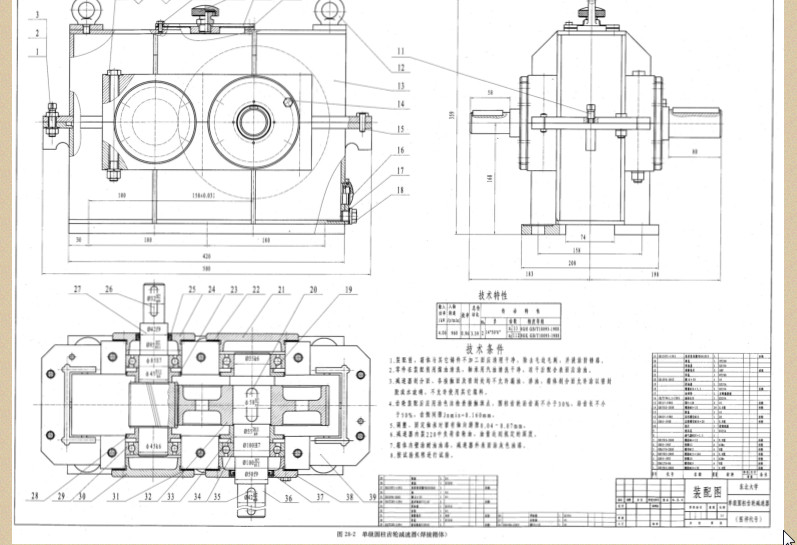

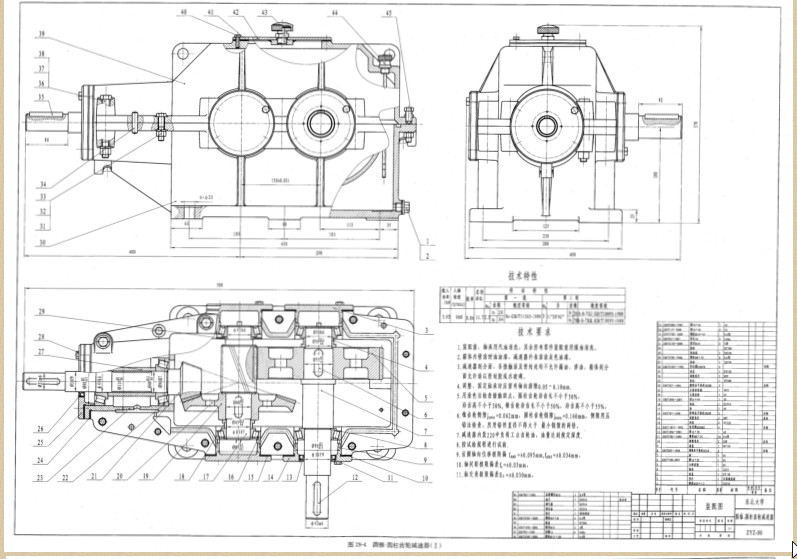

機械設計課程設計減速器設計圖紙預覽

下載下來后，自己進行放大就看的超清晰！
