AutoCAD Plant 3D國標庫移植的圖文說明

1 下載來的GB庫

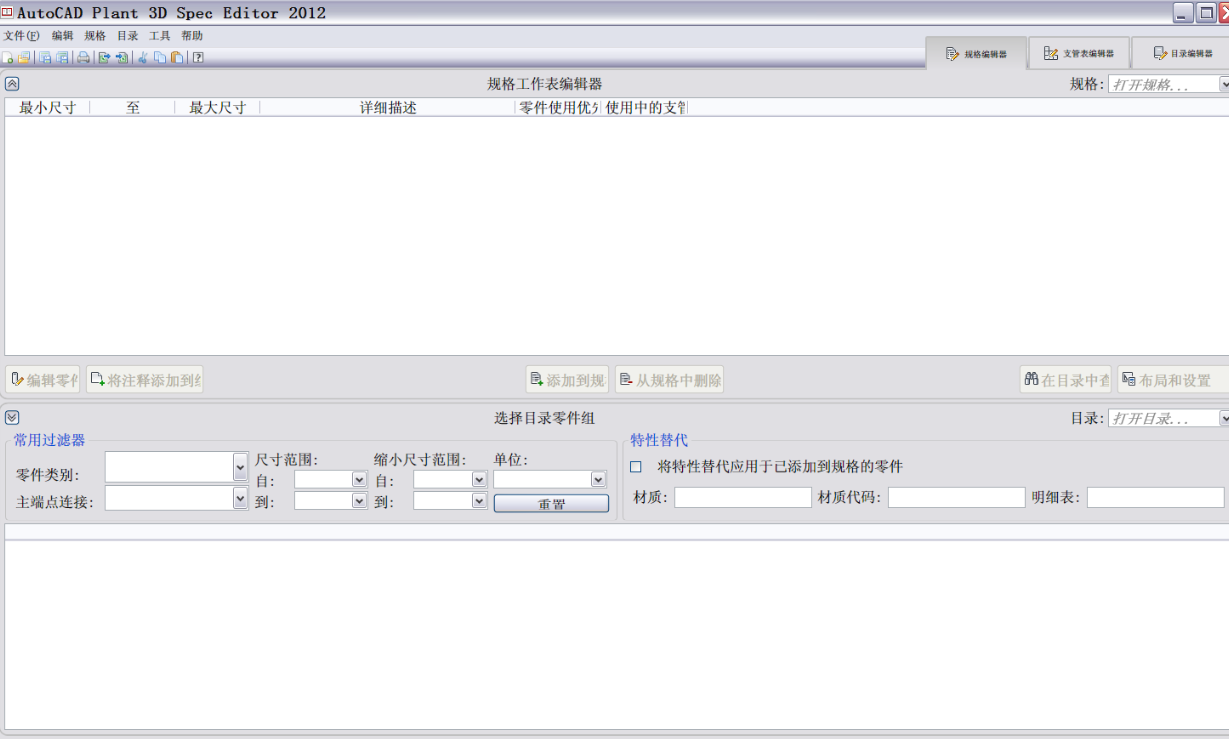

2 打開規格編輯器

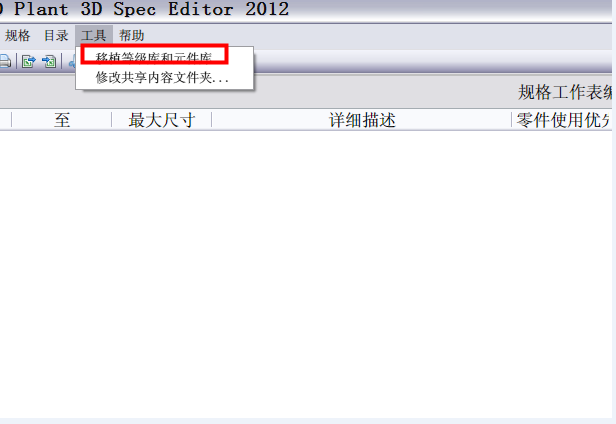

3 點擊工具中的“移植等級庫和元件庫

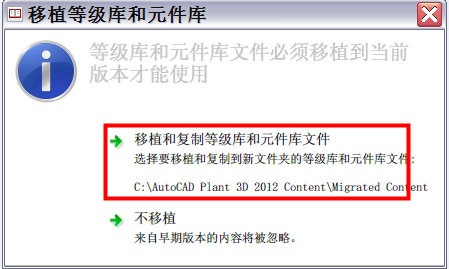

4 在彈出的菜單中選擇第一項

5、打開你下載來的GB Pipes and Fitting Catalog.pcat

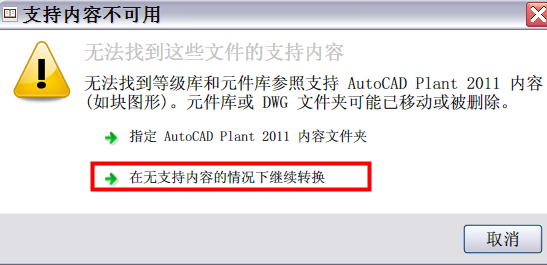

6、然后在彈出的菜單中選擇第二項

7、然后在彈出的菜單中選擇第一項或者第二項

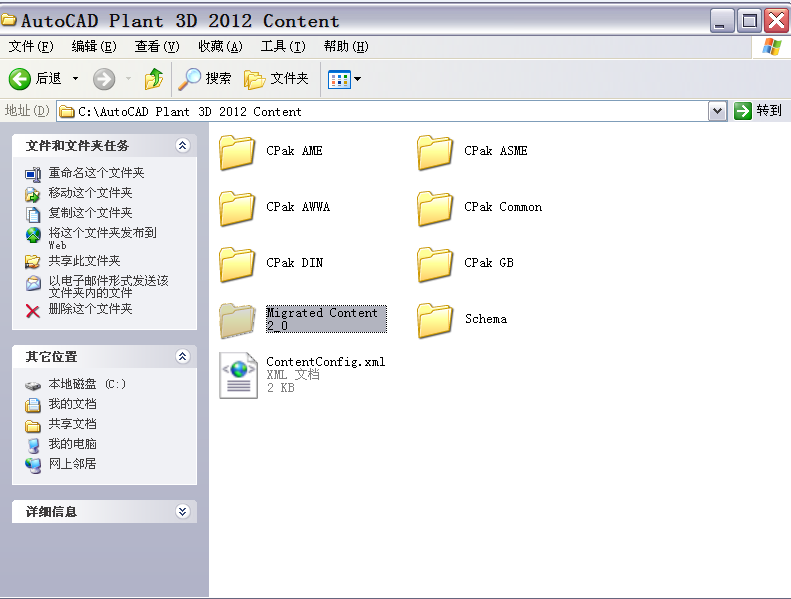

8、移植好的GB庫一般是在C盤的AutoCAD Plant 3D 2012 Content的Migrated Content 2-0中

9、 我們移植好的GB庫格式是“pcat”而我們需要的格式是“pspx”怎么辦

10、需要我們新建一個規格新規格的格式就是“pspx

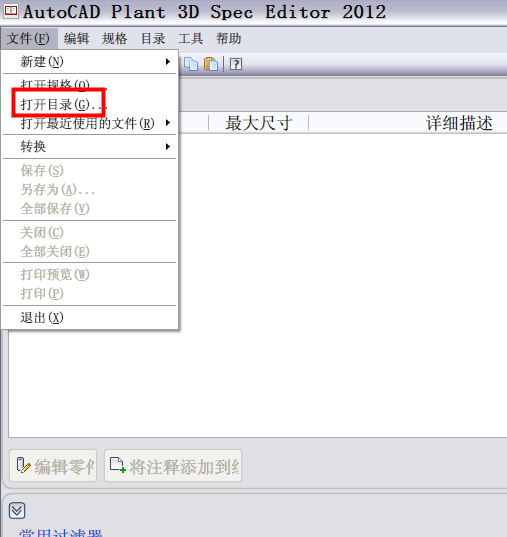

11、在創建新規格之前，我們先選文件中的“打開目錄”

12、把我們剛才移植好的GB Pipes and Fittings Catalog.pcat打開

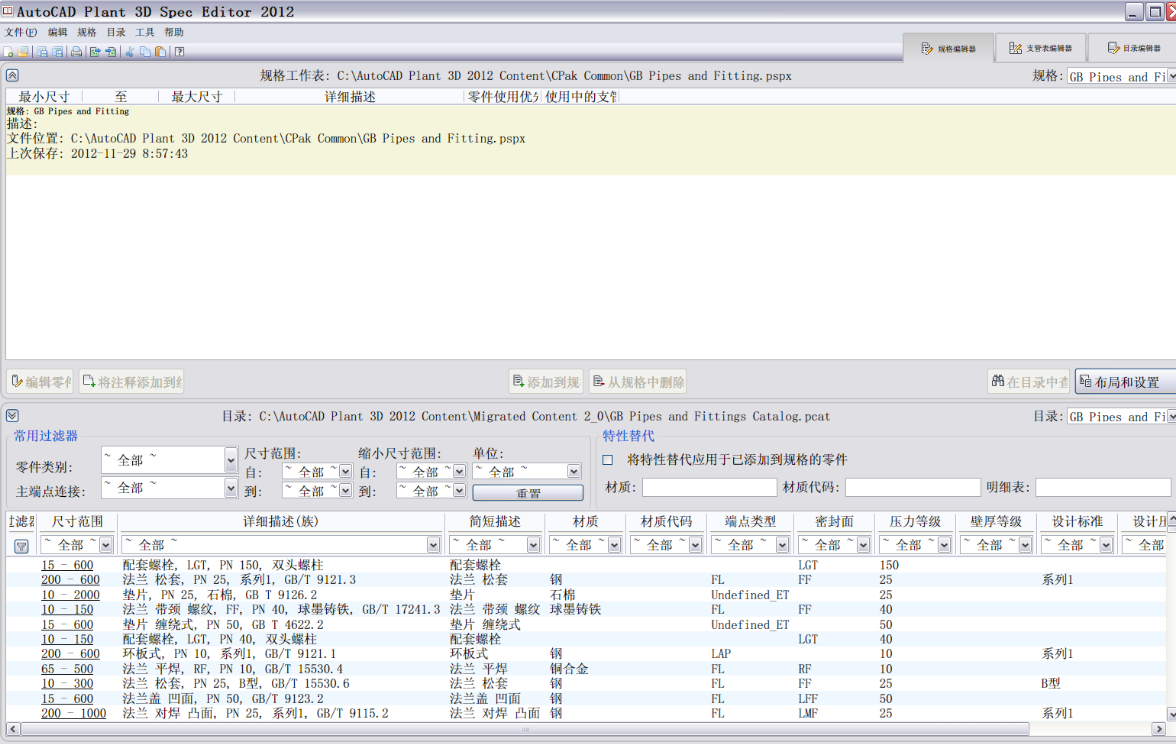

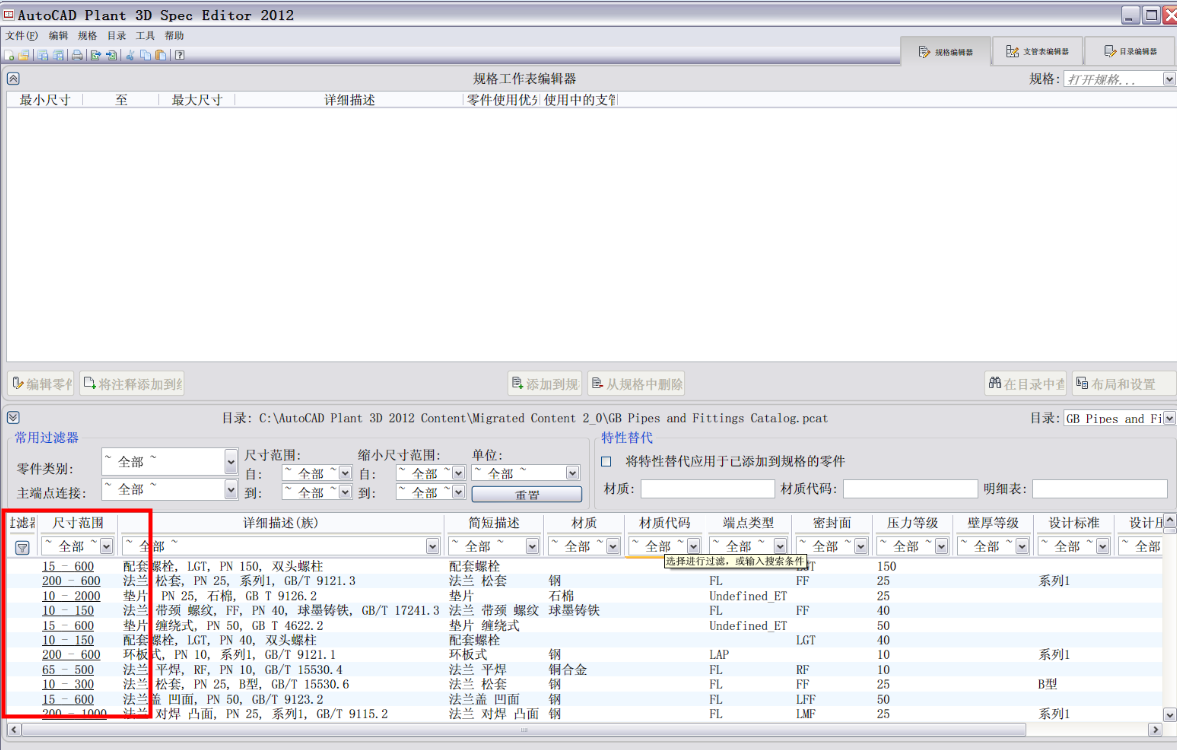

13、打開后看到規格編制器下方顯示的GB庫

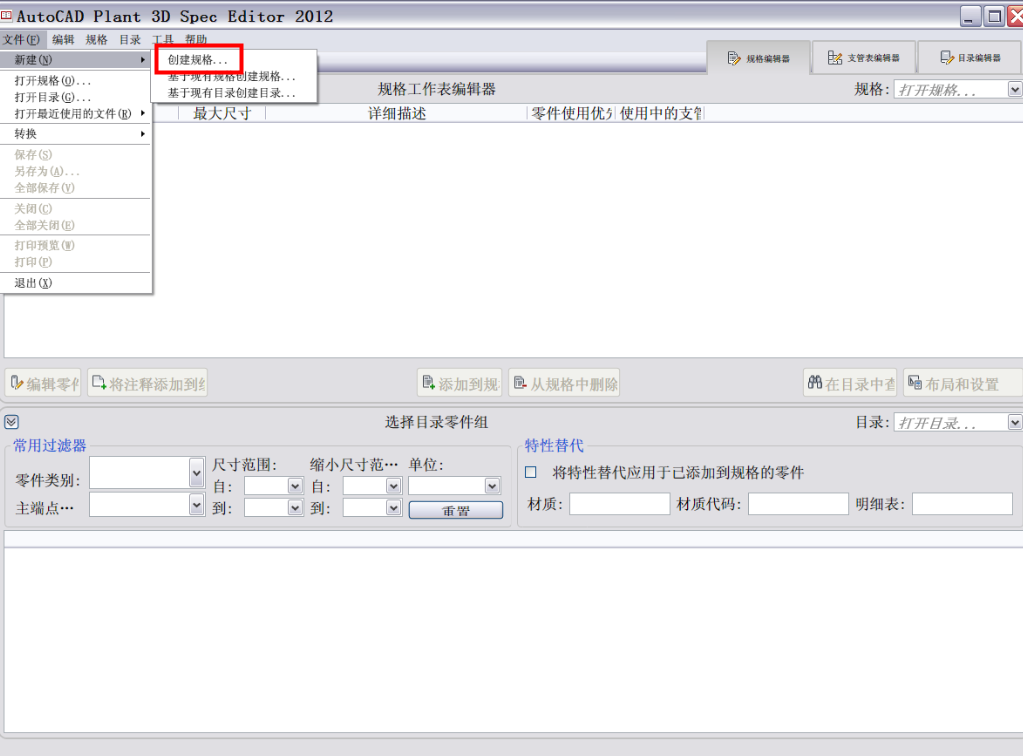

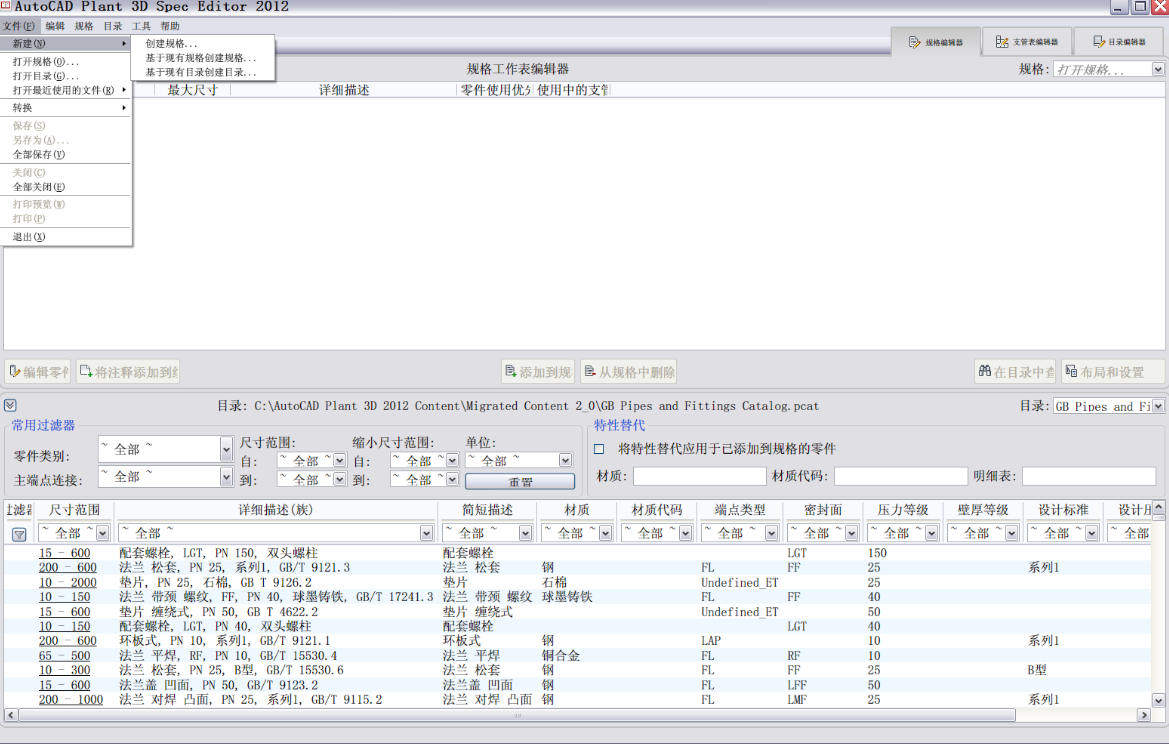

14、 然后點文件選擇創建規格

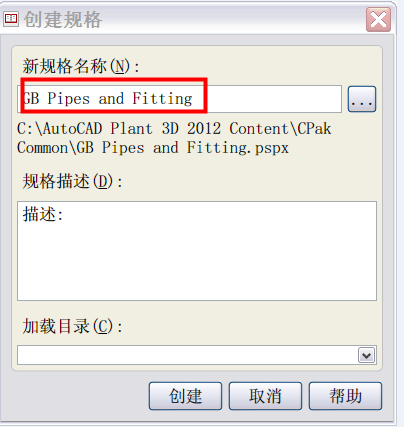

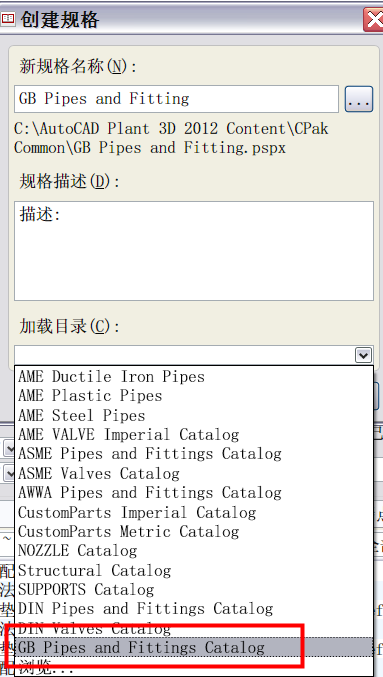

15、名稱為GB Pipes and Fitting或你可以起用你喜歡的

16、加載目錄為我們剛才移植好的GB庫文件

17、然后點創建出現如圖所示

18、然后CtrlA全選下方的東西

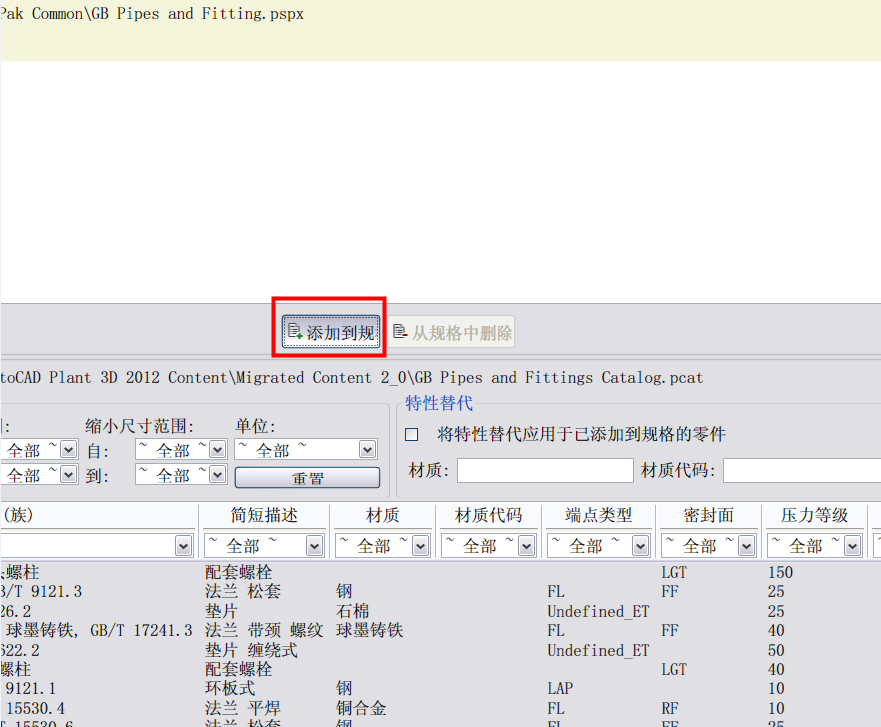

19、然后點擊添加到規格

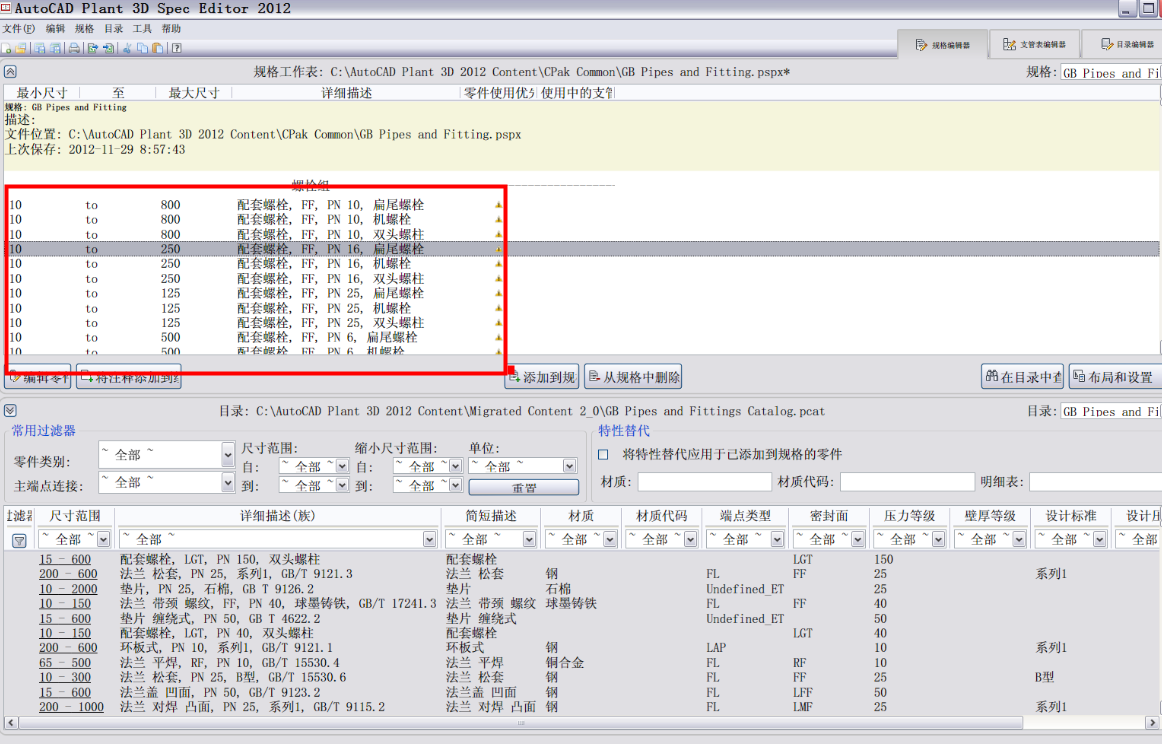

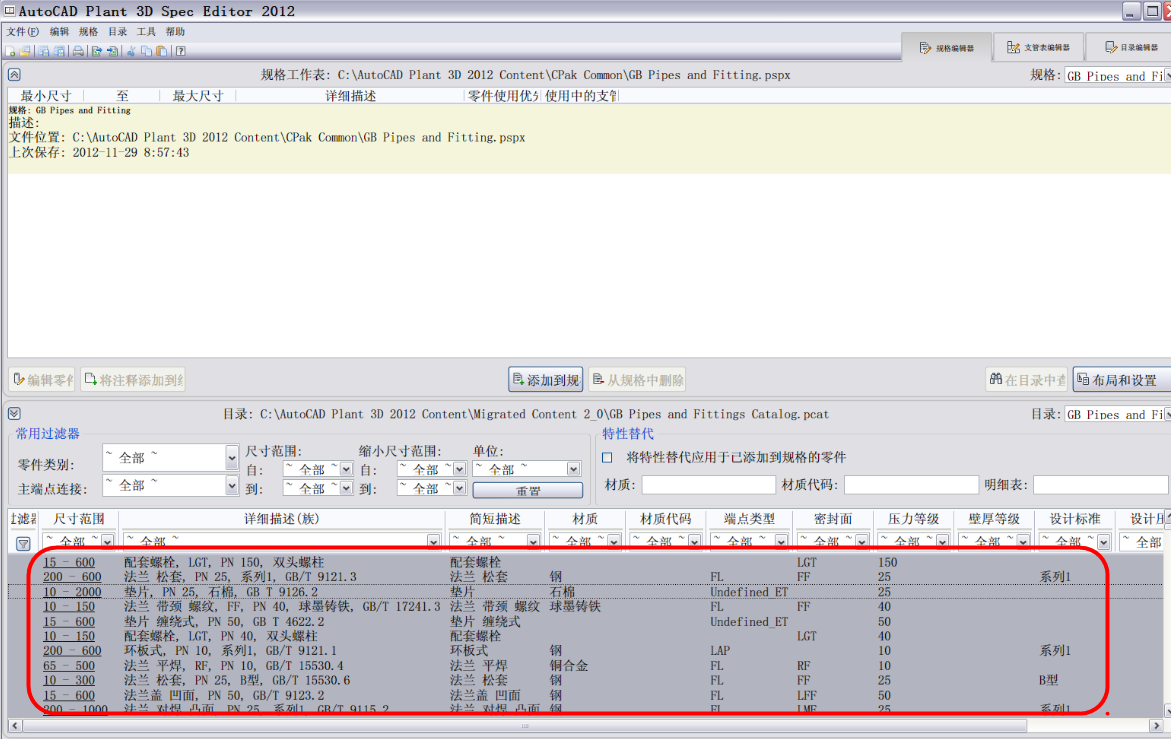

20、一段時間就出現如圖的東西

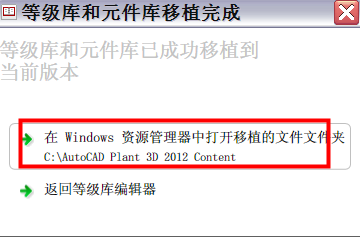

21、保存然后在C盤的AutoCAD Plant 3D 2012 Content的CPak Common中我們可以看到我們需要的兩個文件了

22、至此我們完成了GB庫的移植生成的兩個文件是缺一不可的

23、有了這兩個文件就可以使用GB了

AutoCAD Plant 3D 國標庫特別提醒

在沒有轉化的國標庫2的文件中有一個文件夾，里面是一些國標庫2的圖標。在轉換國標庫2的時候，還需要把這個文件夾也一同放到轉化后的國標庫2的文件夾里面才能出現圖像。

auto plant 3d 閥門管件加入GB中的元件庫使用教程

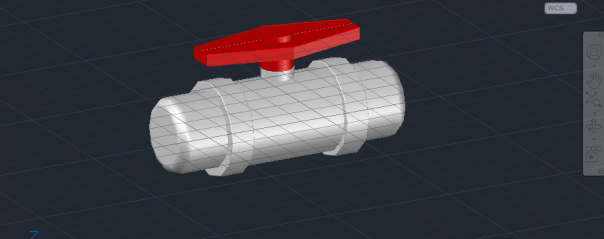

首先，在auto plant 3D中繪制號pvc 活接球閥，用“plantpartconver”添加閥門端口兩個，然后保存。

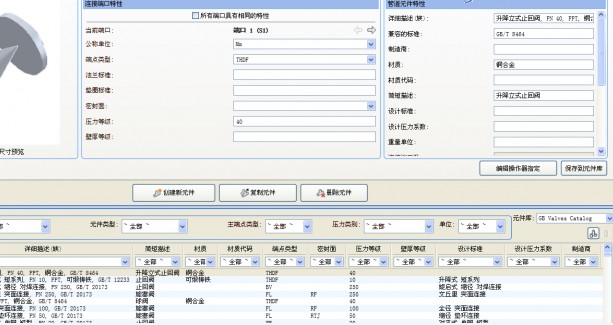

第二步，打開AutoCAD Plant 3D Spec Editor ，打開元件庫“GB Valves Catalog.pcat”，點擊元件庫編輯器，點擊創建新元件，需要注意的是:在graphics中需選擇第二項，在“常規特性”設置“管道元件特性”等，在”尺寸“里設置，“選擇模型”添加剛才繪制的“管道閥門圖形.DWG”，需注意的是在“匹配管道OD”設置為40，兩個端口都設置為40，（由于pvc管道，管件的DN32對應的外徑為Φ40）。創建完成后保存到元件庫。

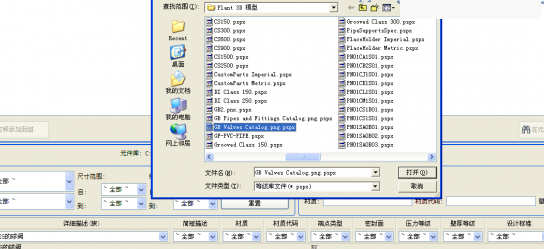

第三步，點擊等級庫編輯器，再打開等級庫“GB Valves Catalog.png.pspx”，（這里需要說明一下的是，由于plant3d中，不同的項目都有對應的等級庫，故需要將繪制的閥門原件放置到你所需用的項目下的等級庫中），在等級庫編輯頁面下選擇你建好的閥門元件將其添加到等級庫GB Valves Catalog.png.pspx中。保存退出AutoCAD Plant 3D Spec Editor。

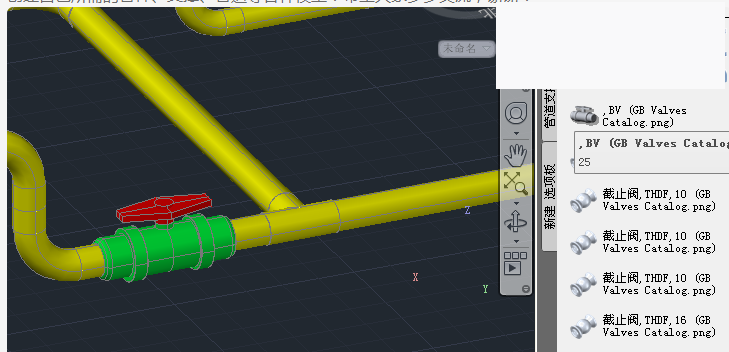

第四步，打開plantd，打開剛才加入閥門元件的項目，就可以在等級庫里找到你剛才所繪制的閥門，這時就可以隨意添加到管道中了，省去了有時候GB庫沒有你所需要的閥門的煩惱。
注：圖片最后展示的是25的閥門，我最先將32的閥門從元件庫里刪除掉了，其實也就是采用縮放的命令就可以改變大小，通過此方法就可以創建自己所需的管件、支撐、管道等各種模型！

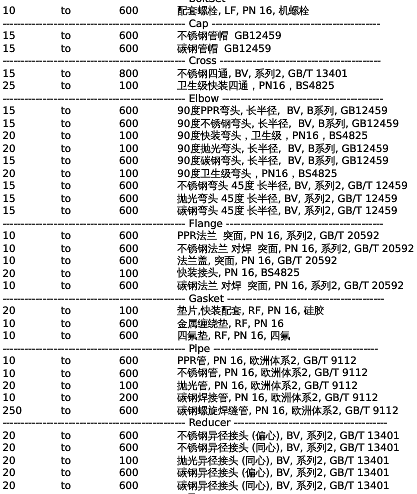

plant 3D 管道等級庫含義對照表展示

需要更詳細的就直接點擊，在這個里面應該有需要了解的
