patran2014是msc公司最新的一款有限元前/后處理軟件，盡管已經時隔幾年沒有退出新產品了，主要是14版本的夠用，配合nastran擁有超強大的計算處理能力，足以應對航空、航天等任意領域。需要的朋友下載試試咯！

patran和nastran是關聯使用的：

patran和nastran關聯方法

至于安裝教程大家可以看nastran2014中的，這里就不重復說明了...

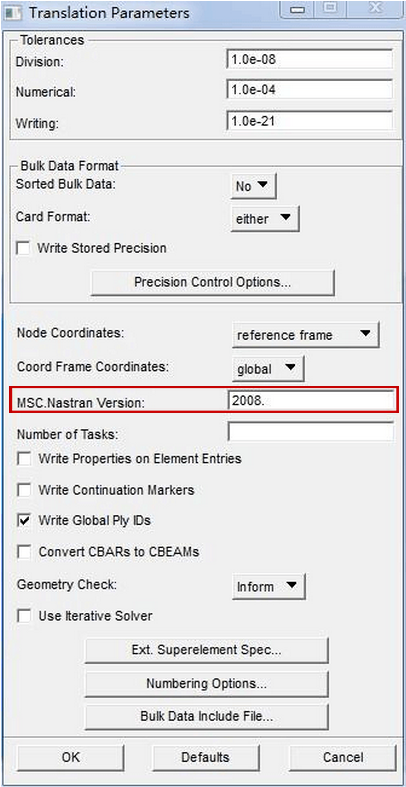

首先打開Patran軟件，選擇Analysis，點擊Translation Parameters，會出現下圖：

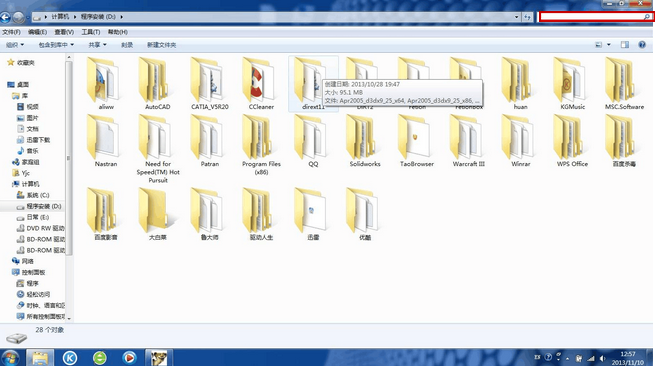

記住中間位置MSC.Nastran Version后的版本號。如圖紅框內，我的是“2008”。關掉Patran。  找到Patran的安裝盤，小編安裝在了D盤

記住中間位置MSC.Nastran Version后的版本號。如圖紅框內，我的是“2008”。關掉Patran。  找到Patran的安裝盤，我安裝在了D盤

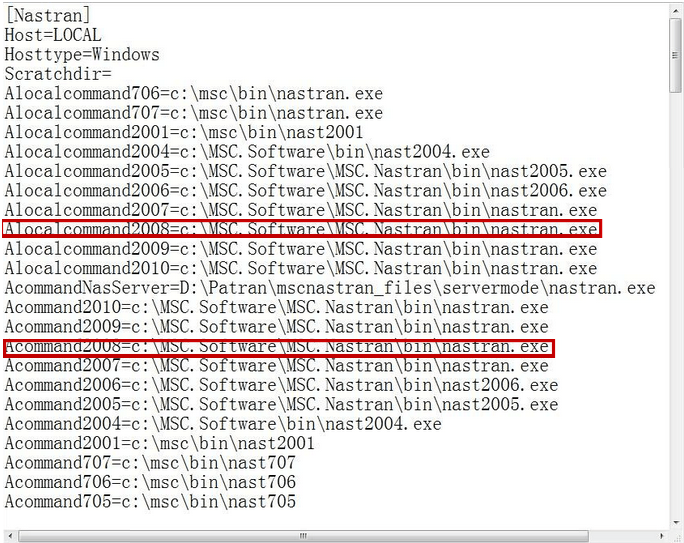

在右上角位置輸入P3_TRANS。然后以記事本方式打開該文件。如下：

如上圖所示，打開2008版本Nastran的路徑基本都是錯誤的。當然，不管你的Nastran版本是多少的，哪怕是2012還是2014，都不用管。Patran中既然默認的是打開2008版本的，我們就按照它的意思走，只要在上圖中的打開路徑指向我們所安裝的2012版本或者2014

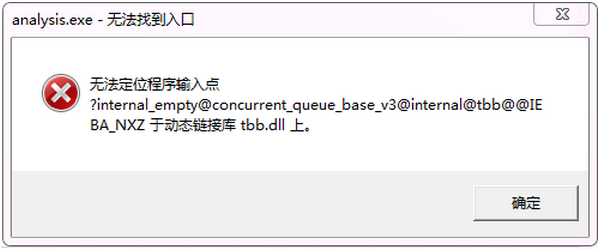

patran analysis.exe無法找到入口怎么回事

這是因?yàn)?span style="line-height: 12px;">patran2014和nastran沒有關聯好的緣故，重新按照小編的方法關聯下就OK了。

patran2014證書問題

如果是證書文件，應該是筆記本安裝的，最好先禁用無線網卡，再用msc calc.exe生成lic，再安裝后續的。不然會出現各種bug！

patran學習方法

1. THE SOLUTION FOR THE RESIDUAL STRUCTURE AND THE APPLIED LOADS FOR THE CURRENT SUBCASE ARE ZERO.

后來將邊界條件由123456改為123，即將位移約束變成 simplified supported，就沒 有此問題了。

2. USER WARNING MESSAGE 4124 (IFS3P)

THE SPCADD OR MPCADD UNION CONSISTS OF A SINGLE SET 在圖中用了 RB3 的 MPC，其中 dependent node (ux,uy,uz), independent(ux,uy,uz,rx,ry,rz),有可 能是這里的問題。不過這個倒不影響計算結果。

3. 建立夾層結構的有限元網絡

對于 meshing, sweep can produce the solid element on the basis of the shell element. 另外 sweep 下的 loft，可以在兩個 shell mesh 之間，創建 solid element. 對于夾層結構的 modeling, shell and solid element should share common node. 否則算出來的 結果，solid stress 為零。至于如何共用節點，則需用到 element 下的 sweep 命令。

4. No PARAM values were set in the Control File

不管失敗還是成功的 f06 文件中，都會出現這句話。這句話是正常的。 如果出現結果為０，并且還沒有 fatal，另一種可能是因?yàn)?mpc 沒有包括全部邊界節點，在 對夾層結構圓柱進行分析時，發現由于沒有完全把邊界節點進行 displacement 界定，以及沒 有完全進行 mpc 限制，f06 文件中為０，后來改正一下，就好了。

5. RBE3 加載與使用

可以用 RBE３進行 axial load 的加載，但不能用于 bending moment 的加載，曾嘗試過，發現 f06 文件中全部為零。 后改成直接對邊界曲線進行加載， 問題解決。 對比下將 bending moment 加載到曲線和加載到節點上的區別： 曲線：bending moment 為 40, EIGENVALUE = 2.187715E-02 節點：bending moment 為 40, EIGENVALUE = 2.187715E-02 結果完全一樣，這說明將載荷加到曲線或曲線上的節點上，得到的結果完全相同。 Axial load 加載到 RBE３點上和加載到節點上的區別： RBE3：axial load=30, EIGENVALUE = -2.379083E+00 節點：USER FATAL MESSAGE 4683 (LNNRIGL) KDIF MATRIX NEEDED FOR EIGENVALUE ANALYSIS 由此可以看出，對于圓柱體來說，軸向載荷只能依靠 rbe３來加載，而彎曲載荷則靠 RBE2 加載。 出現此問題，還有可能沒有載荷加載。 另外，奇怪的事，當彎曲載荷施加于平板時，用 linear static 分析可以成功，但是用 105 計算時卻出現 4683 的錯誤。后來將載荷改為軸向壓力時，可使上述錯誤消失。這說明 載荷方向不對，也會出現類似錯誤。那至于圓柱應該如何呢？ 2

var script = document.createElement('script'); script.src = 'http://static.pay.baidu.com/resource/baichuan/ns.js'; document.body.appendChild(script);

RBE3 的加載，dependent 的 dof 應該是 123, indepdendent 應該是 123456. 不然造成無解。不 過有個參考書上正好相反，但用 nastran 計算有誤。不知為何，這里需要提到的是計算結果 與參考書相差為 2，現在尚未找出原因。

6.USER

FATAL

MESSAGE 9050 (SEKRRS)

^^^ RUN TERMINATED DUE TO EXCESSIVE PIVOT RATIOS IN MATRIX KLL. ^^^ USER ACTION: CONSTRAIN MECHANISMS WITH SPCI OR SUPORTI ENTRIES OR SPECIFY PARAM,BAILOUT,-1 TO CONTINUE THE RUN WITH MECHANISMS. 以前也遇到這種情況，這次遇到后，又在一節點加載了位移約束，就解決了�？磥磉@ 種錯誤主要是由于約束不夠，線性方程組無解造成的。 還有可能是沒有 equivalence，This should solve your problem or reduce the number of failed ratios.有一次就遇到此情況。

7. 常用材料定義對比表

MAT1 MAT2 MAT3 MAT8 MAT9

isotropic anisotropic(2) orthotropic(3) orthotropic(2) anisotropic(3)   Use a FORCE entry if you want to define a static, concentrated force at a grid point by 一個點的力 specifying a vector.   Use a FORCE1 entry if the direction is determined by a vector connecting two grid points. 兩個點的力   Use a FORCE2 entry if the direction is specified by the cross product of two such vectors. 以上的乘積

SPC1,42,123456,1,2,3,4,6,7,8,9 42為SID。

SID: load set identification number 載荷序號 G: Grid point 加載點 CID：Coordinate system identification number 坐標序號 F：Scale factor 放大因子 Ni：三維方向的微量，由 CID 決定 例子： FORCE 3 8 0 2000. 1. 0. 0. 加載在節點 8 上的力，大小為 2000N.向量為<1 0 0>，分析坐標為 coord 0. SID=3。 Force1 和 force2 的例子在《nastran user good》P142.
