MSC Dytran 2013 下載

MSC Dytran是一款專門用于分析高度非線性、瞬態動力響應的大型通用三維有限元程序，可以用于爆炸、碰撞、流體以及各類安全問題分析，通過它，可以大大的改善產品性能，降低花費。需要的朋友可以下載試試哦！

MSC Dytran 2013功能特性

MSC軟件公司,多學科仿真解決方案,加快產品創新的領導者,2013年Dytran宣布新版本,軟件模擬和分析極端,短期事件涉及結構材料的變形和流體之間的相互作用和結構。

Dytran是顯式有限元分析(FEA)解決方案模擬短期事件影響和崩潰,并分析復雜的非線性行為結構進行在這些事件。Dytran使您能夠研究設計的結構完整性,確保最終產品有更大的機會滿足客戶安全、可靠性、和監管要求。

Dytran提供結構、材料流動和耦合FSI分析功能在一個包中。Dytran使用一個獨特的耦合特性,使綜合分析的結構組成與液體和高度變形的材料在一個連續的模擬。

Dytran 2013是最新、最全面的版本發布的Dytran軟件MSC,帶來新的仿真技術和改進的性能。

Dytran 2013包括主要的新功能主要集中在高性能計算(HPC)固耦合(FSI)應用程序的CPU密集型模擬導致顯著的性能改進。這些都是:

——一維到三維球面對稱和2D到3D爆炸載荷的軸向?qū)ΨQ(chēng)重新映射

——增強耦合和聚集算法來提高分布式內存并行FSI應用程序的性能。

——新接口為水下爆炸沖擊美國代碼的應用程序。

dytran 2013應用范圍

爆炸與沖擊，如水下爆炸、地下爆炸、容器中爆炸對結構的影響及破壞、爆炸成形、爆炸分離、爆炸容器的設計優化分析、爆炸對建筑物等設施結構的破壞分析、聚能炸藥的能量聚焦設計分析、戰斗部結構的設計分析；

水下/空中彈體發射過程，火炮制推器模擬動態仿真 高速、超高速穿甲，如飛彈打擊或穿透靶體(單個或復合靶體)及侵徹過程等問題 結構的適撞性分析，如汽車、飛機、火車、輪船等運輸工具的碰撞分析、船體擱淺、鳥體撞擊飛機結構、航空發動機包容性分析等；

金屬?gòu)椝苄源笞冃纬尚�，如鈑金沖壓成形、噴丸成型、全三維鍛造成形等 跌落試驗，如各種物體（武器彈藥、化工產品、儀器設備、電器如遙控器、手機、電視機等）的跌落過程仿真 流體動力分析，如液體、氣體的流動分析、液體晃動分析，水上迫降

安全防護分析，如安全頭盔設計、安全氣袋膨脹分析以及汽車～氣袋～人體三者結合在汽車碰撞過程中的響應，飛行器安全性分析（飛行器墜毀、氣囊著陸等） 輪胎在積水路面排水性和動平衡分析 高速列車行駛的輪軌動力學，高速列車穿隧道的沖擊波響應，車輛過橋的動態響應等及其它瞬態高速過程仿真。

MSC Dytran 2013仿真分析實例

1、概述

介紹采用MSC Dytran的多物質歐拉法，根據某爆炸成形彈丸地雷對雙層平板毀傷試驗，建立平板毀傷試驗仿真模型，包括某型號EFP型地雷、裝甲板、目標板、空間歐拉網格，分析EFP破片成形過程，以及對靶板的侵徹過程，得到EFP破片的速度是建立成，靶板侵徹穿孔尺寸等。通過對比仿真分析和試驗分析結果，調整仿真參數，不斷試算，實現仿真與試驗有較高的吻合度。

2、分析過程要點說明

采用Dytran進行爆炸成形彈丸成形過程分析。

采用多物質歐拉法進行爆炸成形彈丸成形過程。多物質歐拉法適合模擬彈丸成形過程中的大變形，能夠很好的模擬彈丸的加速和成形過程。

由于地雷是圓柱形，具有軸對稱性，為了減少計算量，爆炸成形彈丸地雷仿真模型才有1/2模型。

3、應用實例

EFP地雷由火藥、藥型罩、殼體和端蓋組成�；鹚帪殁g化黑索金火藥，有效藥量為0.78kg，藥型罩選用紫銅，形狀為等壁厚大錐角圓錐罩，錐度為120度，殼體和端蓋均為鋼材料，目標裝甲靶板為20mm裝甲板和20mm后效鋼板，裝甲板和后效板距離為500mm。地雷有目標裝甲板的距離為500mm。

采用多物質歐拉法模擬EFP戰斗部爆炸成形過程，以及高速?gòu)椡鑼?duì)靶板和后效靶板的侵徹過程，如下：

3.1材料模型介紹

3.1.1理想空氣材料卡

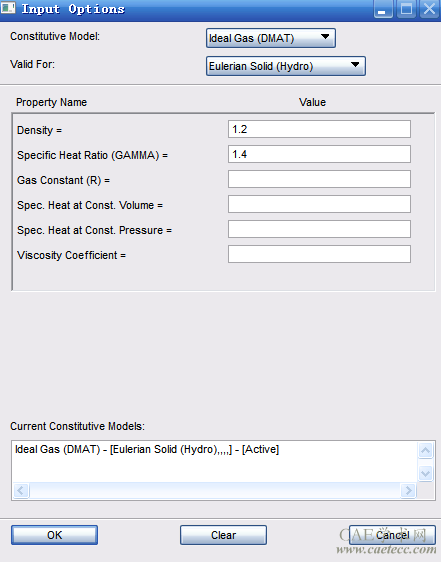

本項目對于理想空氣的模擬，采用理想氣體狀態方程模擬，即γ律狀態方程EOSGAM。

3.1.2火藥材料卡

對于火藥的模擬，采用JWL狀態方程模擬。

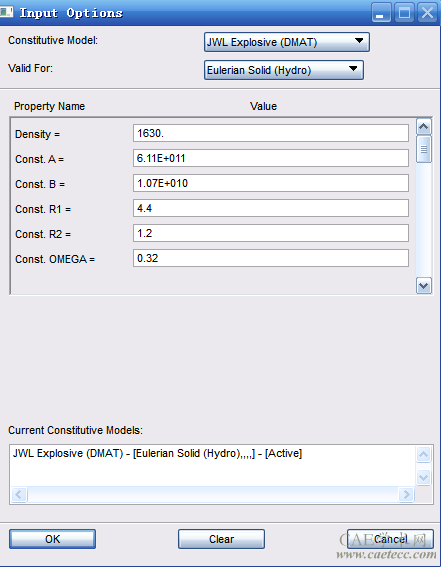

鈍化黑索金火藥材料卡片如下圖所示：

3.1.3藥罩材料卡

對于藥罩的模擬，采用狀態方程/彈塑性本構描述材料的高壓下的大變形行為。藥罩結構材料采用多項式狀態方程本構，并采用Johnson-Cook 屈服模式，用來描述金屬材料在大變形、高應變率和高溫條件下的本構關系。

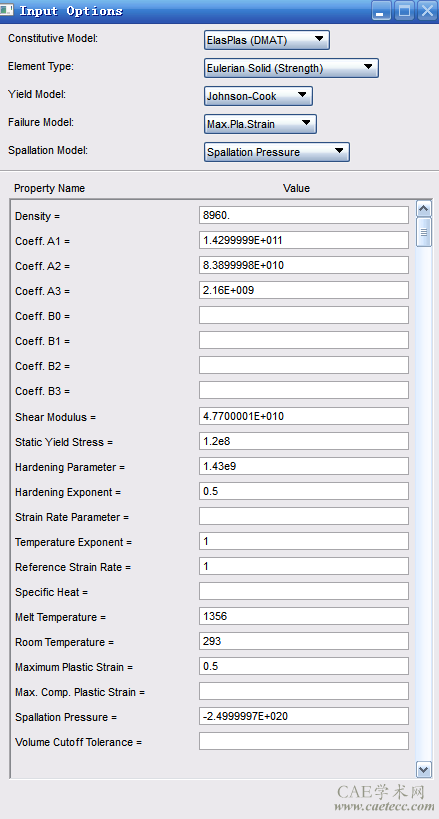

紫銅藥罩的材料卡片如下圖所示：

3.1.4殼體材料卡

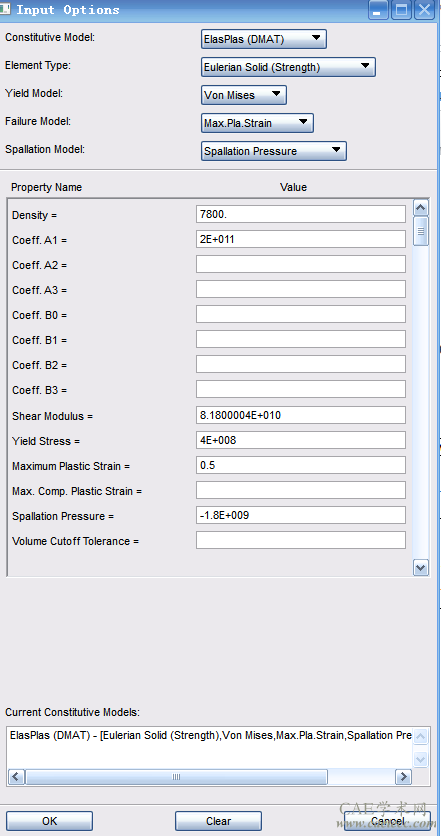

對于殼體的模擬，采用狀態方程/彈塑性本構描述材料的高壓下的大變形行為。殼體結構材料采用多項式狀態方程本構，并采用馮·米塞斯屈服模型YLDVM。

殼體屈服模式采用馮·米塞斯屈服模型YLDVM。

殼體A3鋼材料卡如下如所示：

3.1.5裝甲鋼板材料卡

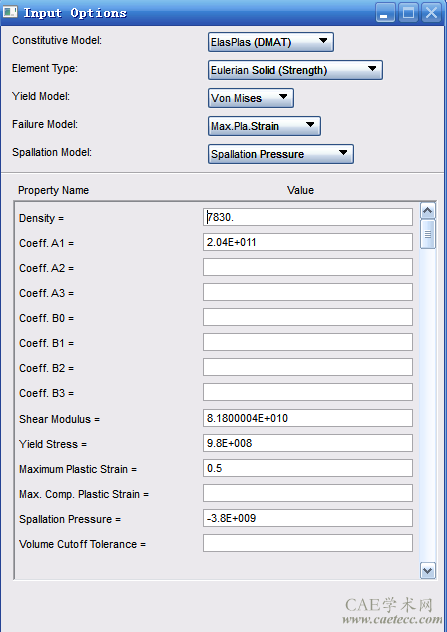

對于裝甲鋼板的模擬，采用狀態方程/彈塑性本構描述材料的高壓下的大變形行為。裝甲鋼板結構材料采用多項式狀態方程本構，并采用馮·米塞斯屈服模型YLDVM。

殼體屈服模式采用馮·米塞斯屈服模型YLDVM。

裝甲鋼板材料卡如下如所示：

3.1.6后效板材料卡

對于后效板的模擬，采用狀態方程/彈塑性本構描述材料的高壓下的大變形行為。后效板結構材料采用多項式狀態方程本構，并采用馮·米塞斯屈服模型YLDVM。

后效板屈服模式采用馮·米塞斯屈服模型YLDVM。

后效板鋼材料卡如下如所示：

3.2載荷及邊界條件介紹

3.2.1歐拉初始條件

歐拉單元的初始狀態可以用TICEL 或TICEUL 來定義。這是用來設定模型在分析開始時的狀態，此后的狀態由計算確定。

TICEL卡用來定義單元的初始狀態。任何單元物理量都可以賦予一定的初始值。TICEUL 卡用來針對歐拉網格中的幾何區域定義初試狀態。TICEUL 必須與EULER1卡配合使用。幾何區域可以是圓柱形或球形，也可以是由某個單元集構成的。每個幾何區域都有一個級別號。當兩個區域相互覆蓋時，它們的公共區域的初始值的定義依級別號較高的幾何區域?yàn)闇?zhǔn)。利用若干不同級別號不同形狀的幾何區域相互覆蓋，可以構造出形狀較為復雜的幾何區域用于初始狀態的定義。相同級別號的區域不能相互覆蓋，否則會發生錯誤。

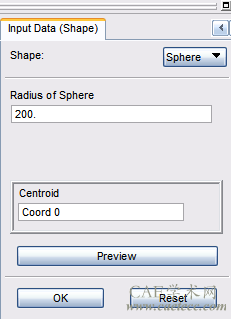

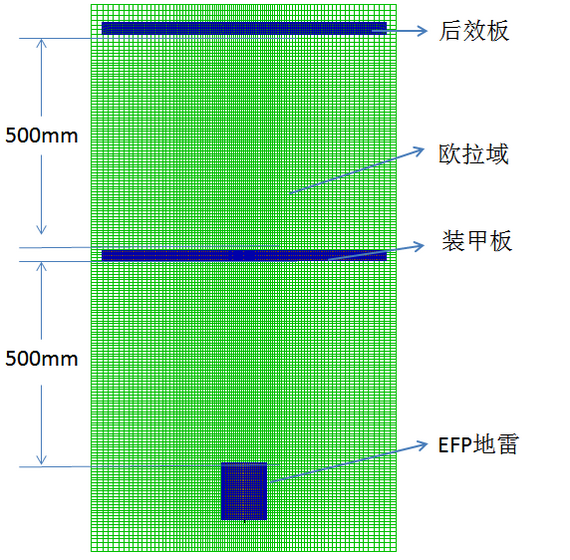

歐拉域初始形狀定義為球形，如下圖所示：

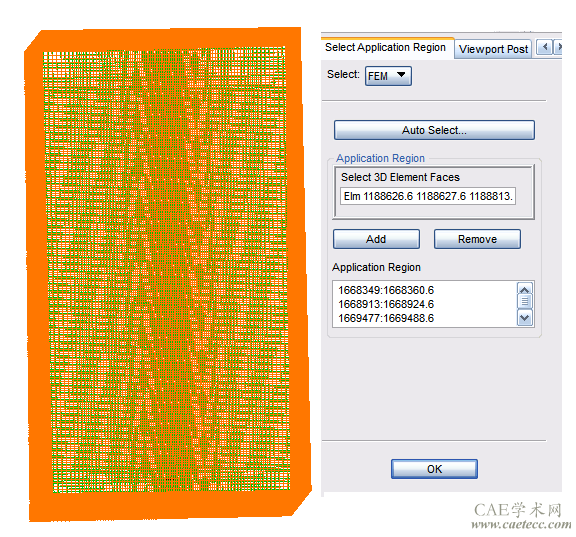

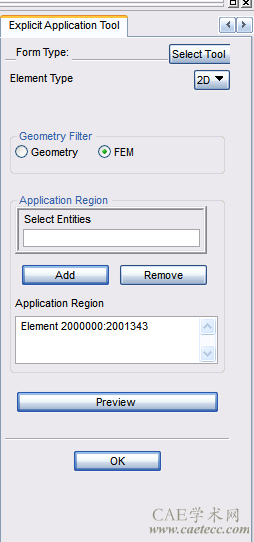

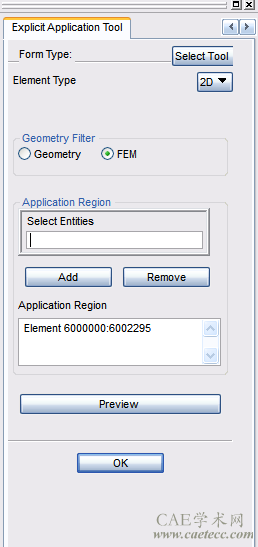

藥罩初始形狀由藥罩表面dummy shell單元確定，藥罩初始形狀定義如下圖所示：

殼體初始形狀由殼體表面dummy shell單元確定，殼體初始形狀定義如下圖所示：

火藥初始形狀由火藥表面dummy shell單元確定，火藥初始形狀定義如下圖所示：

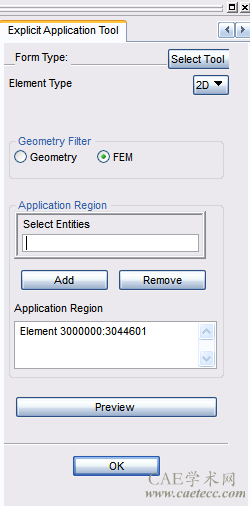

裝甲板初始形狀由火藥表面dummy shell單元確定，裝甲板初始形狀定義如下圖所示：

后效板初始形狀由火藥表面dummy shell單元確定，后效板初始形狀定義如下圖所示：

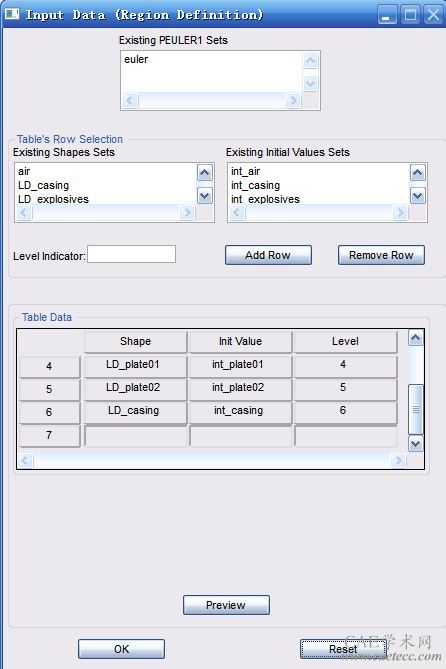

各物質的邏輯順序，如下圖所示：

3.2.2歐拉邊界條件

流場邊界條件定義歐拉網格邊界上流進流出網格的材料的物理性質及其位置。在MSC.Dytran中，歐拉域的默認截?cái)噙吔鐣r(shí)對稱邊界條件，本項目采用全模型計算，也就是說，歐拉域的6個面，需要定義流出邊界條件，否則會導致歐拉域內壓力急劇增大。

歐拉域的邊界條件如下圖所示：

3.2.3起爆點定義

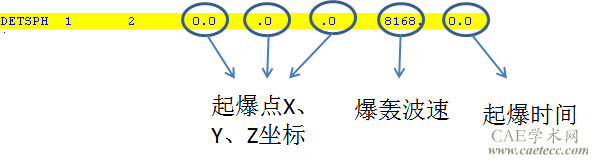

具有JWL 類型狀態方程的歐拉單元在分析過程中會發生爆炸。模型中必須有一張DETSPH 卡用于爆炸波的定義。爆炸波的波陣面是一個球形面。DETSPH 卡上定義起爆點的位置，起爆時間，爆炸波的傳播速度。程序據此計算每個火藥單元的爆炸時間。不具有JWL 型狀態方程的黨員不受影響。

3.3計算結果

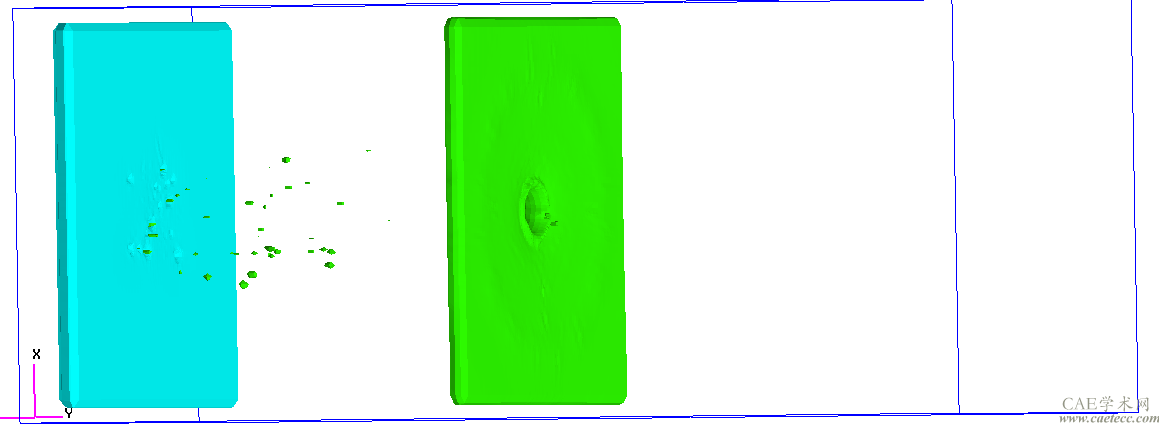

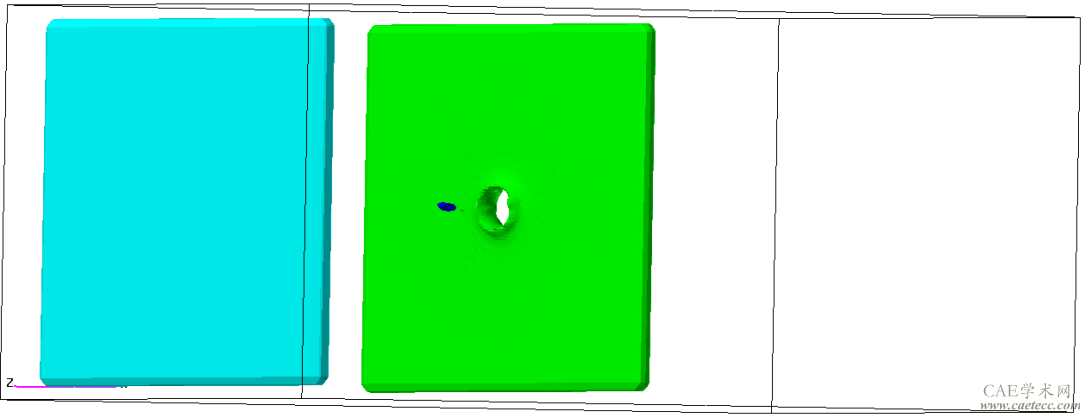

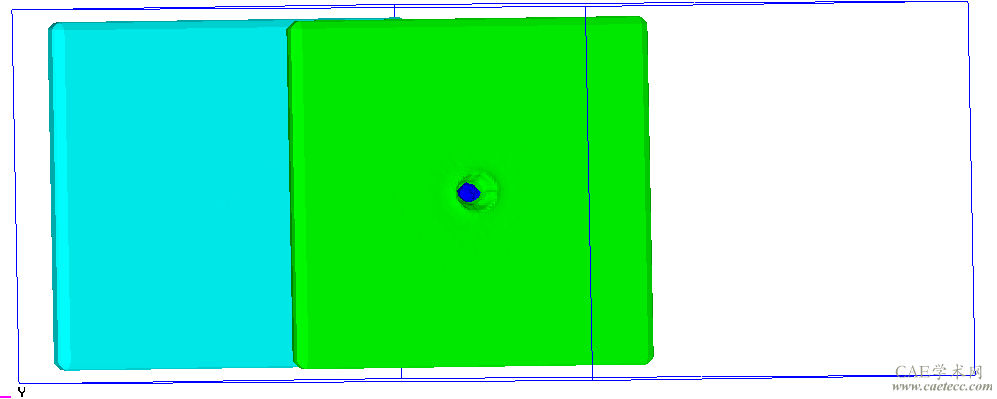

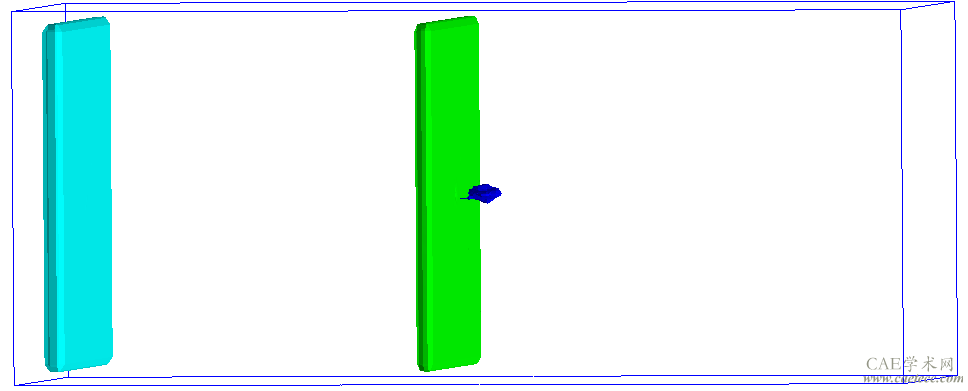

彈丸侵徹裝甲板過程如下圖所示：

彈丸侵徹靶板過程

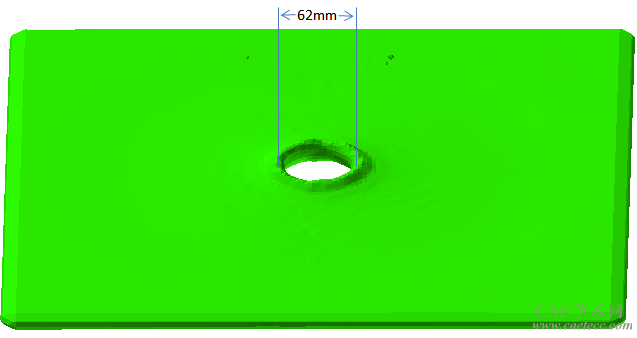

4.2裝甲板上的損傷狀況
