3D工廠設計軟件(CADWORX2017中文版)16.0.0.196 官方漢化版

CADWORX2017中文版一款目前比較靠譜的強大3D工廠設計軟件。他不僅支持在cad各種版本中使用。而且他能夠幫助大家更好的管理控制特定的配置設置，使其能夠?qū)崿F(xiàn)管道模型的雙向?qū)�入�?dǎo)出！

CADWORX2017中文版怎么用

CADWORX2017中文版安裝CADWorx教程

1. 把軟件解壓

2. 點擊開始

3. 選擇運行，或在搜索程序和文件“框中鍵入以下信息。

4. 在<CD-DRIVE>的命令行中鍵入：\ SETUP.EXE（或單擊瀏覽以找到CD-ROM驅動器

上的SETUP.EXE）。

5. 單擊“確定”開始安裝。

6. 在“用戶帳戶控制”，單擊“是”

以AUTOCAD2016為例，安裝CADWORX

7. 在2016安裝對話框選擇NEXT

8. 確認安裝在當前用戶的電腦上，如果是則選擇OK，如果不是則取消安裝。選擇正

確的用戶登錄并重新從1-7開始安裝

9. 選擇yes 同意許可協議

10. 選擇當你運行CADWORX時加載的AUTOCAD的版本

11. 選擇下一步

選擇安裝產品對話框

12. 選擇安裝Install Plant Professional 和 Install P&ID Professional兩個中的專業版本，

選擇完畢，輸入安裝序列號。如果你沒有專業版的P&ID，選擇普通P&ID。

13. 選擇下一步

注意：如果選擇的序列號對話框，單擊是重新輸入序列號，或“否”停止安裝。你必須有正確的序列號來完成安裝。

選擇安裝位置對話框

14. 點擊browse，選擇一個文件夾或者點擊下一步選擇默認的文件夾，默認文件夾為

C:\CADWorx 2016.

選擇程序文件夾對話框顯示。

15. 選擇程序文件夾的安裝位置或默認單擊“NEXT”

選擇加密狗類型/顏色或SPLM的對話框顯示。

16. 根據與貴公司購買的產品選擇加密狗類型/顏色或SPLM.Do。選擇后，單擊“下一

步”。選擇綠色或紅色的USB端口，或的SmartPlant許可證管理器。如果它是SPLM，提示您一個對話框，詢問框如果一個SPLM的基于許可機的設置。單擊“是”。

準備安裝對話框

17. 選擇下一步

在安裝過程中，一個進度條顯示隨著安裝狀態的過程。

重新啟動計算機，以使更改生效。

CADWORX2017中文版基本功能

智能建模: 完全智能化建模,可以隨時拖拉出任何需要的元件。用戶可以采用智能拖拽、搭積木法、中心線法等多種方式進行管道建模。軟件可以在空間兩個點或設備管口之間自動進行管道布置，并給出建議配管方式供客戶參考選擇。

更改尺寸和等級：根據項目需求，很多客戶希望能通過程序自動實現管線等級和尺寸的修改�，F(xiàn)在客戶可通過這個命令實現等級和尺寸的智能改變，并允許客戶選擇是單一元件還是整條管線。程序會自動進行尺寸的變更并允許客戶做出適當?shù)脑O(shè)置，以完成所需的更改。

配管規則：軟件中包含多種配管規則，用戶可以設置成自動，手動，或者關閉。這些規則將控制配管過程中的各個方面，如支管類型、連接型式、管道長度等�？蛻艨梢赃x擇應用或者忽略哪些規則。

CADWORX2017漢化說明

本軟件提供部分漢化文件，只需將文件sChinese.dic文件拷貝到CADWorx 2016\Plant\Support文件夾下。

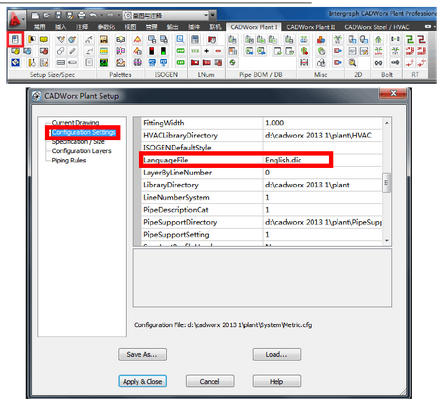

軟件中選擇setup按鈕

選擇Configuration Settings 中的LanguageFile找到拷貝的sChinese.dic即可

CADWORX2017中文版新版特性

支持設備數據文件在指定的目錄網絡或non-network位置。

你可以通過CADWorx設備管理特定配置文件變量設置對話框。

本地用戶偏好控制配置文件不包含任何設置。
