TL-TR761 5200L配置詳細說明書pdf格式

TL-TR761 5200L支持中國電信UIM卡，可以輕松化3G為Wi-Fi，內置5200mAh大容量鋰電池，典型應用*下可使用16-26小時，提供1個標準USB接口，支持5V 1A輸出規格。以下文檔是TL-TR761 5200L詳細配置指南，有需要的朋友可立即下載此文檔。

溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

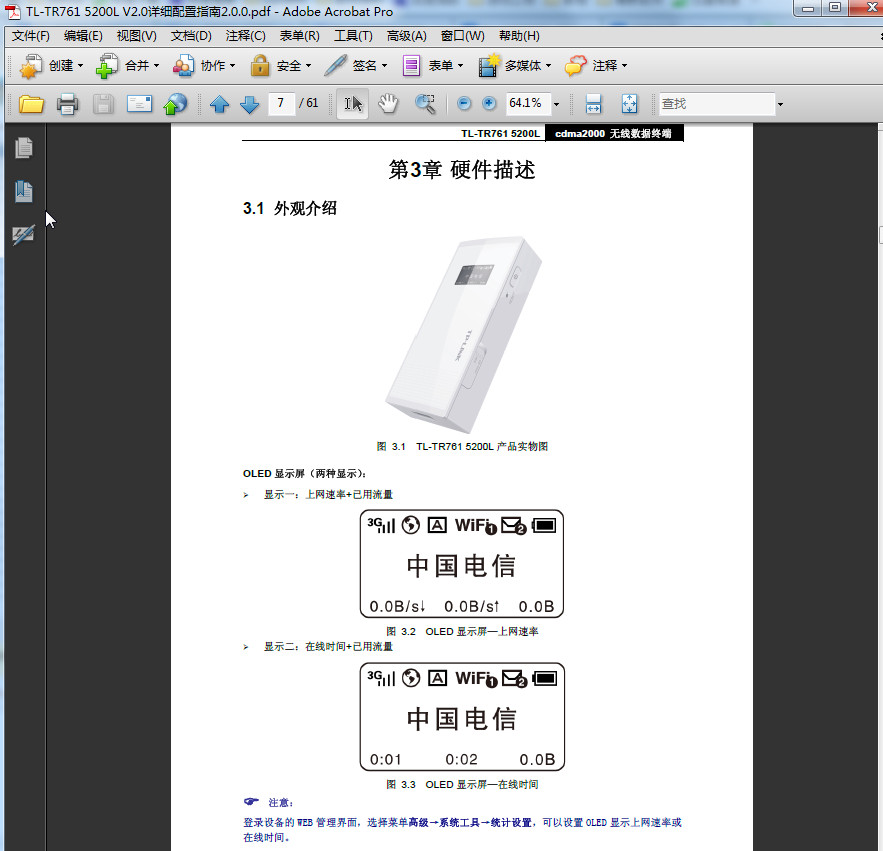

TL-TR761 5200L詳細配置目錄

第1章 詳細配置指南簡介 .............................................................................................. 1
1.1 本書約定 ................................................................................................................ 1
1.2 本書章節安排 ......................................................................................................... 1
第2章 產品概述 ............................................................................................................ 2
2.1 產品簡介 ................................................................................................................ 2
2.2 主要特性 ................................................................................................................ 2
第3章 硬件描述 ............................................................................................................ 3
3.1 外觀介紹 ............................................................................................................... 3
3.2 復位 ...................................................................................................................... 5
3.3 移動電源模式 ....................................................................................................... 5
3.4 系統需求 .............................................................................................................. 5
3.5 安裝環境 .............................................................................................................. 5
第4章 快速安裝指南 ................................................................................................... 7
4.1 安裝無線數據終端 ............................................................................................... 7
4.2 建立正確的IP設置 ............................................................................................... 9
4.2.1 Windows XP下的IP設置 .................................................................................. 9
4.2.2 Windows 7下的IP設置 ................................................................................... 10
4.3 連接到無線網絡 ................................................................................................ 12
4.3.1 Windows XP/2000下無線網絡連接 ................................................................ 12
4.3.2 Windows Vista/7下無線網絡連接 .................................................................. 12
4.3.3 iOS系統下無線網絡連接 ................................................................................ 13
4.3.4 Android系統下無線網絡連接 ......................................................................... 15
4.4 設置無線數據終端 ............................................................................................. 17
4.5 重新連接到無線數據終端 .................................................................................. 20
4.5.1 Windows XP/2000下無線網絡連接 ............................................................... 20
4.5.2 Windows 7/ Vista下無線網絡連接 ................................................................. 21
4.5.3 iOS系統下無線網絡連接 ............................................................................... 23
4.5.4 Android系統下無線網絡連接 ......................................................................... 24
第5章 配置指南 ...................................................................................................... 25
5.1 登錄配置界面 .................................................................................................... 25
5.2 連接狀態 .......................................................................................................... 25
5.3 設置向?qū)?.......................................................................................................... 26
5.4 短信 ................................................................................................................. 26
5.4.1 書寫短信 ....................................................................................................... 27
5.4.2 收件箱 .......................................................................................................... 27
5.4.3 發件箱 .......................................................................................................... 28
5.4.4 草稿箱 .......................................................................................................... 29
5.5 存儲控制 .......................................................................................................... 29
5.6 高級設置 .......................................................................................................... 32
5.6.1 撥號設置 ....................................................................................................... 33
5.6.2 無線 .............................................................................................................. 34
5.6.3 DHCP服務 ................................................................................................... 37
5.6.4 系統工具 ....................................................................................................... 39
附錄A FAQ ........................................................................................................... 43
附錄B IE瀏覽器設置 ............................................................................................ 46
附錄C 無線MAC地址查詢 ................................................................................... 48
附錄D 規格參數 .................................................................................................... 57

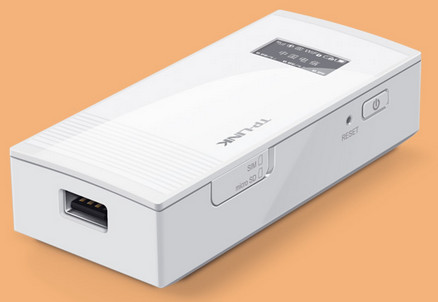

TL-TR761 5200L硬件描述

TL-TR761 5200L規格參數

網絡類型
3G：cdma2000 1x EV-DO(Rev A)
2G：CDMA 1X
WiFi：IEEE 802.11n/g/b
頻率范圍
CDMA 1X：BC0 800MHz
cdma2000 1x EV-DO：BC0 800MHz
WiFi：2.4GHz
3G傳輸速率
下行最高3.1Mbps
上行最高1.8Mbps
WiFi傳輸速率
最高可達72Mbps
接口類型
MicroUSB 2.0接口
標準USB 2.0接口
標準SIM卡插槽
Micro SD卡插槽
電源
直流電源5V/1A
按鈕
電源開關
Reset復位按鈕
天線
內置全向天線
存儲卡
支持Micro SD卡，最高可支持32GB
尺寸
100mm×44.3mm×28.5mm（L x W x H）
