技嘉GA-H81M-DS2 Plus主板使用說明書pdf格式

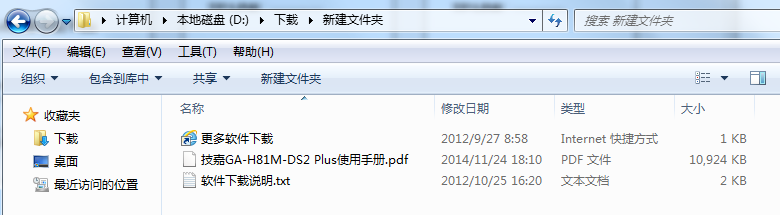

技嘉GA-H81M-DS2 Plus支持Intel® 第4代Core™處理器處理器，提供LAN超強抗靜電效果，全固態電容設計。以下文檔是技嘉GA-H81M-DS2 Plus使用手冊，有需要的朋友可立即下載此文檔。

溫馨提示：

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

技嘉GA-H81M-DS2 Plus使用手冊目錄

GA-H81M-DS2Plus主板配置圖..................................................................................4

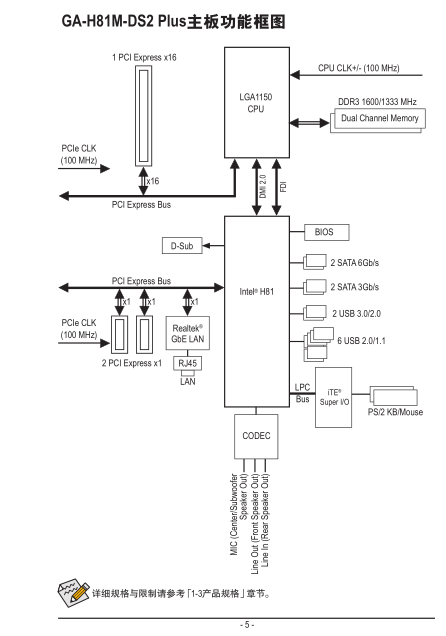

GA-H81M-DS2Plus主板功能框圖..............................................................................5

第一章硬件安裝.......................................................................................................6

1-1安裝前的注意事項.........................................................................................6

1-2網卡驅動程序下載.........................................................................................7

1-3產品規格..........................................................................................................8

1-4安裝中央處理器及散熱風扇.....................................................................10

1-5安裝內存條....................................................................................................10

1-6安裝擴展卡.....................................................................................................11

1-7后方設備插座介紹........................................................................................11

1-8插座及跳線介紹...........................................................................................12

第二章BIOS程序設置............................................................................................17

2-1開機畫面........................................................................................................17

2-2M.I.T.(頻率/電壓控制)..................................................................................18

2-3SystemInformation(系統信息)......................................................................22

2-4BIOSFeatures(BIOS功能設定).....................................................................23

2-5Peripherals(集成外設)...................................................................................26

2-6PowerManagement(省電功能設定)............................................................28

2-7Save&Exit(儲存設定值并結束設定程序)...............................................29

第三章附錄..............................................................................................................31

驅動程序安裝..........................................................................................................31

管理聲明..................................................................................................................32

技嘉主板售后服務及質量保證卡.......................................................................35

技嘉科技全球服務網.............................................................................................36

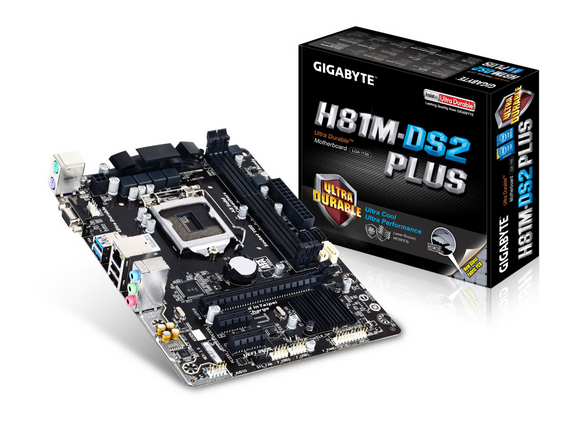

技嘉GA-H81M-DS2 Plus主板功能介紹

技嘉GA-H81M-DS2 Plus規格參數

中央處理器(CPU)

支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 /Intel® Pentium®處理器 / Intel® Celeron®處理器

L3高速緩存取決于CPU

芯片組

Intel® H81 高速芯片組

內存

2個DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。

支持雙信道內存技術

支持DDR3 1600/1333 MHz

支持non-ECC內存

支持Extreme Memory Profile (XMP)內存

顯示功能

內建于有顯示功能的處理器 - 支持Intel® HD Graphics:

1個D-Sub插座，可支持至最高1920x1200的分辨率

支持最大共享顯示內存至1 GB

音效

內建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。

網絡

內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)

擴展槽

1個PCI Express x16插槽，支持x16運作規格

2個PCI Express x1插槽

(所有PCI Express插槽皆支持PCI Express 2.0)
