TL-R473/R483安裝使用說明書pdf格式

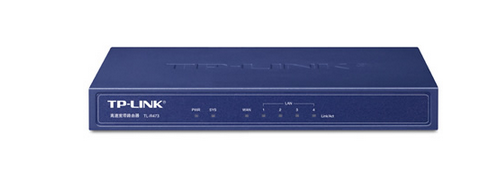

TL-R473是一款小型企業、辦公室及小型網吧專用的高速寬帶路由器，采用主頻400MHz的網絡專用處理器，具備強勁的數據轉發性能，可一鍵封殺近60種常見上網應用，行為管控更全面。以下文檔是TL-R473/TL-R483安裝手冊，有需要的朋友可立即下載此文檔。

溫馨提示：

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

TL-R473/TL-R483安裝手冊目錄

第1章產品介紹 ———————————— 01

1.1產品簡介 ........................................................................01

1.2產品外觀 ........................................................................01

第2章產品安裝 ———————————— 03

2.1物品清單 ........................................................................03

2.2安裝注意事項 ...............................................................03

2.3安裝工具準備 ...............................................................05

2.4產品安裝 ........................................................................05

第3章硬件連接 ———————————— 07

3.1連接線纜 ........................................................................07

3.2連接電源 ........................................................................08

3.3設備初始化....................................................................08

3.4安裝后檢查....................................................................08

第4章登錄WEB管理系統 ———————— 09

4.1登錄準備 ........................................................................09

4.2登錄操作 ........................................................................09

4.3登錄成功 ........................................................................10

附錄A 常見故障處理 —————————— 11

附錄B 技術參數規格 —————————— 12

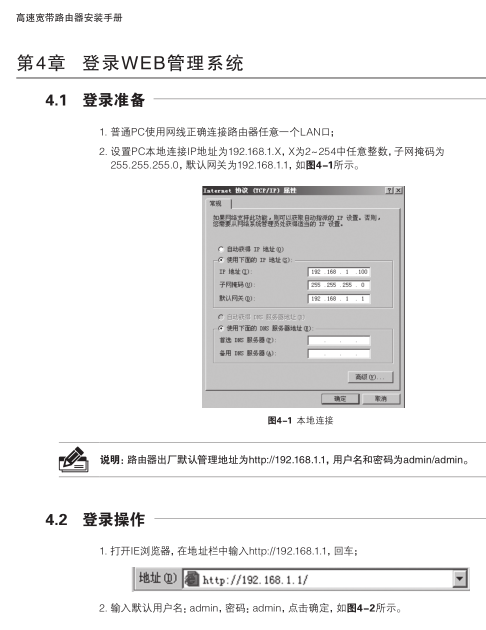

TL-R473/TL-R483安裝手冊——登錄WEB管理系統

TL-R473規格參數

端口

1個10/100M RJ45 WAN端口

4個10/100M RJ45 LAN端口

處理器

網絡專用處理器，主頻400MHz

內存

DDRI 64MB

FLASH

8MB

指示燈

每端口： Link/Act

每設備： PWR、SYS

外形尺寸

209(w)x126(D)x26(H) mm

輸入電源

100～240V AC,50/60Hz

散熱方式

導熱硅膠+自然散熱

使用環境

工作溫度：0℃～40℃, 工作濕度：10%～90%RH 不凝結

存儲溫度：-40℃～70℃, 存儲濕度：5%～90%RH 不凝結
