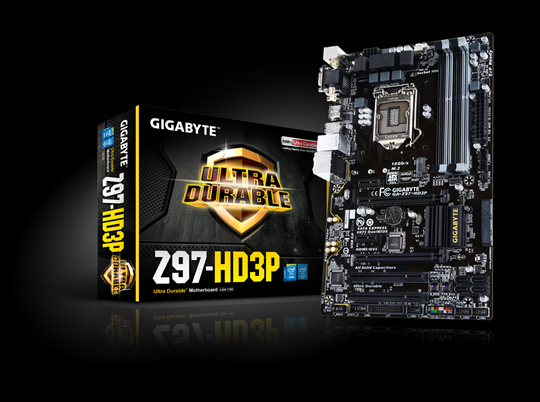

技嘉GA-Z97(H97)-HD3P主板使用說明書pdf格式

GA-Z97-HD3P/GA-H97-HD3P主板配置圖...................................................................4

GA-Z97-HD3P/GA-H97-HD3P主板功能框圖..............................................................5

第一章硬件安裝.......................................................................................................6

1-1安裝前的注意事項.........................................................................................6

1-2網卡驅動程序下載.........................................................................................7

1-3產品規格..........................................................................................................8

1-4安裝中央處理器............................................................................................11

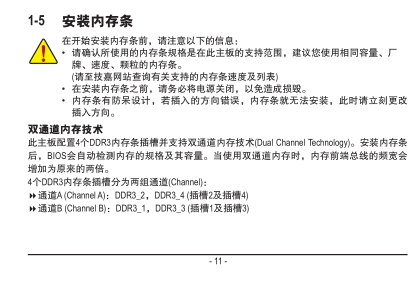

1-5安裝內存條.....................................................................................................11

1-6安裝擴展卡....................................................................................................12

1-7后方設備插座介紹.......................................................................................12

1-8插座及跳線介紹...........................................................................................14

第二章BIOS程序設置............................................................................................21

2-1開機畫面........................................................................................................21

2-2M.I.T.(頻率/電壓控制)..................................................................................22

2-3SystemInformation(系統信息)......................................................................27

2-4BIOSFeatures(BIOS功能設定).....................................................................28

2-5Peripherals(集成外設)...................................................................................31

2-6PowerManagement(省電功能設定)............................................................33

2-7Save&Exit(儲存設定值并結束設定程序)...............................................35

第三章附錄..............................................................................................................36

3-1構建SATA硬盤................................................................................................36

3-2驅動程序安裝................................................................................................38

管理聲明..................................................................................................................39

技嘉主板售后服務及質量保證卡.......................................................................43

技嘉科技全球服務網.............................................................................................44

中央處理器(CPU)

支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器

L3高速緩存取決于CPU

芯片組

Intel® Z97 高速芯片組

內存

4個DDR3 DIMM插槽，最高支持到32 GB

* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量?jī)?nèi)存時，實際上顯示之內存容量將少于實際安裝的內存容量。

支持雙信道內存技術

支持DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz

支持non-ECC內存

支持Extreme Memory Profile (XMP)內存

顯示功能

內建于有顯示功能的處理器 - 支持Intel® HD Graphics:

1個D-Sub插座，可支持至最高1920x1200@60 Hz的分辨率

1個DVI-D插座，可支持至最高1920x1200@60 Hz的分辨率

* 此DVI-D插座不支持轉接為D-Sub的功能。

1個HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率

* 支持HDMI 1.4a版本。

最多可支持三屏幕同時輸出

支持最大共享顯示內存至 512MB

音效

內建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

支持S/PDIF輸出

網絡

內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
