技嘉GA-J1900N(J1800N)-D2H主板使用說明書pdf格式

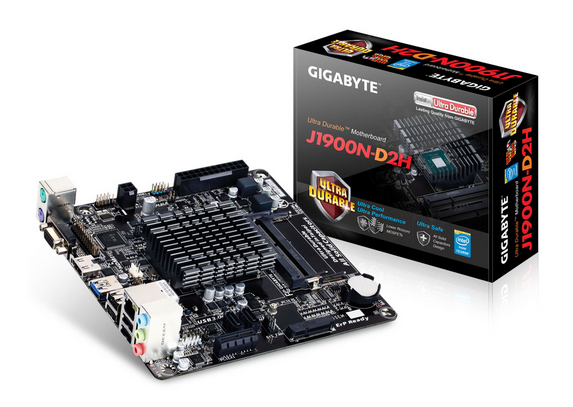

技嘉GA-J1900N-D2H主板擁有ntel® Celeron™ J1900 (2.0 GHz) 四核心處理器，采用技嘉全固態電容及抗潮高密度開纖布材質電路板技術，Mini PCI-E 擴充插槽可另外安裝無線網絡子卡。以下文檔是技嘉GA-J1900N-D2H和GA-J1800N-D2H使用手冊，有需要的朋友可立即下載此文檔。

溫馨提示：

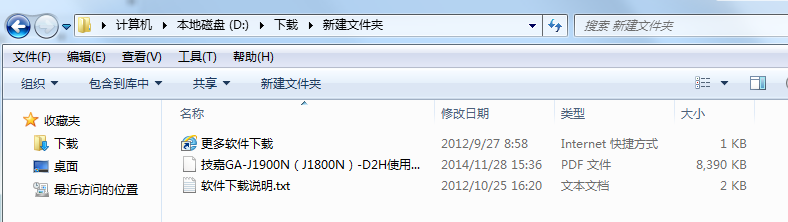

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

技嘉GA-J1900N(J1800N)-D2H使用手冊目錄

GA-J1800N-D2H/GA-J1900N-D2H主板配置圖 ...........................................................4

GA-J1800N-D2H/GA-J1900N-D2H主板功能框圖 .......................................................5

第一章 硬件安裝 .......................................................................................................6

1-1  安裝前的注意事項 .........................................................................................6

1-2  網卡驅動程序下載 .........................................................................................7

1-3  產品規格 ..........................................................................................................8

1-4  安裝內存條 ....................................................................................................10

1-5  安裝擴展卡 ....................................................................................................10

1-6  后方設備插座介紹 .......................................................................................10

1-7  插座及跳線介紹 ...........................................................................................12

第二章 BIOS 程序設置 ............................................................................................18

2-1  開機畫面 ........................................................................................................18

2-2  Main (主畫面) ..................................................................................................19

2-3  Advanced (進階設定) .....................................................................................20

2-4  Chipset (芯片組選單) ....................................................................................24

2-5  Security (密碼設定) ........................................................................................25

2-6  Boot (開機設定) ..............................................................................................26

2-7  Save & Exit (儲存設定值并結束設定程序) ...............................................27

第三章 附錄 ..............................................................................................................28

驅動程序安裝 ..........................................................................................................28

管理聲明 ..................................................................................................................29

技嘉主板售后服務及質量保證卡 .......................................................................31

技嘉科技全球服務網.............................................................................................32

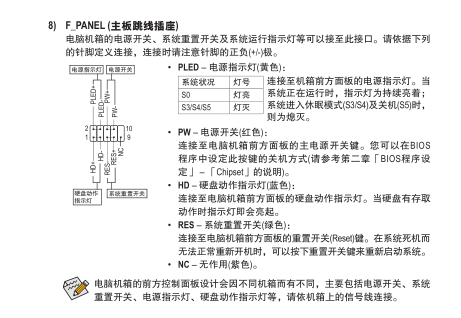

技嘉GA-J1900N(J1800N)-D2H使用手冊——主板跳線插座介紹

技嘉GA-J1900N-D2H規格參數

中央處理器(CPU)

內建Intel® Quad-Core Celeron® J1900 (2.0 GHz) 系統單芯片(SoC)

* 請勿自行拆解主板內建的SoC及其散熱片，以避免造成損壞。

2 MB 高速緩存

內存

2個 DDR3/-L SO-DIMM插槽，最高支持到8 GB

* 僅使用一支DDR3/-L內存模塊時，請務必安裝在SODIMM_1插槽。

支持雙信道內存技術

支持DDR3/-L 1333 MHz

支持non-ECC內存

顯示功能

內建于SoC：

1個D-Sub插座，可支持至最高2560x1600的分辨率

1個HDMI插座，可支持至最高1920x1080的分辨率

音效

內建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。

支持S/PDIF輸出

網絡

內建Realtek® GbE網絡芯片(10/100/1000 Mbit)
