微星B85M NIGHT ELF主板用戶使用說明書pdf格式

微星B85M NIGHT ELF主板支持 Socket 1150 架構的第四代 Intel® Core™ / Pentium® / Celeron® 處理器，采用Command Center，可微調與自定義系統設定，神獸玩家們的喜愛。以下文檔是微星B85M NIGHT ELF用戶手冊，有需要的朋友可立即下載此文檔。

溫馨提示：

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

微星B85M NIGHT ELF用戶手冊目錄

主板規格 ..................................................................................................................5

組件快速指南 ...........................................................................................................7

后置面板指南 ...........................................................................................................9

CPU (中央處理器) .................................................................................................11

LGA 1150 CPU 簡介 .......................................................................................11

CPU & 風扇安裝 .............................................................................................12

內存 ....................................................................................................................... 15

雙通道內存插入規則 .......................................................................................15

螺絲孔 ...................................................................................................................16

電源供應 ................................................................................................................17

JPWR1~2: ATX 電源接口 ...............................................................................17

擴展插槽 ................................................................................................................18

PCI_E1~3: PCIe 擴展插槽 .............................................................................. 18

視頻/ 顯卡 ............................................................................................................19

獨立顯卡的安裝 ...............................................................................................19

內部接口 ................................................................................................................20

SATA1~6: SATA 接口 .....................................................................................20

CPUFAN1,SYSFAN1~2: 風扇電源接口 ..........................................................21

JFP1, JFP2: 系統面板接口 ............................................................................. 22

JUSB1~2: USB 2.0 擴展接口 .......................................................................... 23

JUSB3: USB 3.0 擴展接口 ..............................................................................23

JAUD1: 前置面板音頻接口 .............................................................................. 24

JTPM1: TPM 模組接口 ...................................................................................24

JCOM1: 串行端頭接口 ....................................................................................24

JCI1: 機箱入侵開關接口 ..................................................................................25

跳線 ....................................................................................................................... 26

JBAT1: 清除 CMOS 跳線 ................................................................................ 26

驅動和實用程序 .....................................................................................................27

Total Installer （整體安裝） ............................................................................ 27

BIOS 設置 .............................................................................................................28

概述 ....................................................................................................................... 29

操作 ....................................................................................................................... 31

OC 菜單 ..........................................................................................................32

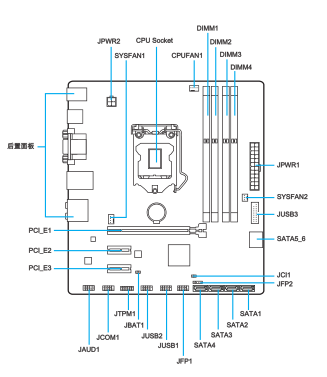

微星B85M NIGHT ELF用戶手冊——主板結構圖

微星B85M NIGHT ELF規格參數

CPU 插槽 1150

CPU (最高支持) i7

系統總線 100MHz

芯片組 Intel® B85 Express

DDR3 內存 DDR3 1066/1333/1600 MHz

內存通道 Dual

內存插槽 4

最大內存 (GB) 32

PCI-Ex16 1

PCI-Ex1 2

USB 3.0 接口 (前端) 2

SATAIII 4

USB 2.0 接口 (前端) 4

SATAII 2

網絡接口 10/100/1000*1

TPM 1

USB 3.0 接口 (背板) 2

USB 2.0 接口 (背板) 2

音源接口 (背板) 6

VGA 1

DVI 1

共享最大顯存 (MB) 1024

DirectX DX11

尺寸 M-ATX
