AntennaWidget(華為WDS場景天線對準工具)

華為WDS場景天線對準工具是一款可以可以快速的進行WDS場景天線對準app，WDS場景，天線對準很難有木有？很耗時有木有？為了解決這個問題，華為WLAN除了一款工具，名曰天線對準工具�？梢园惭b在按Android手機上。

華為WDS場景天線對準工具怎么用 使用方法

一、操作界面

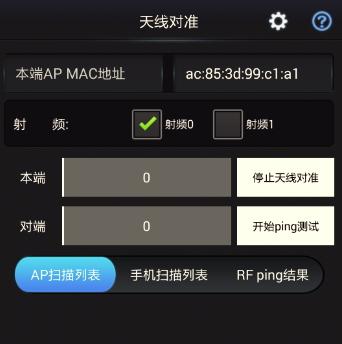

手機上打開APP，界面如下圖。

設置頁面如下：

注意：設置頁面可修改一些語言、RSSI更新周期等參數，常用場景下默認即可，不需要更改。

二、操作

（1）一般WDS用5G回傳，選擇首頁上的射頻1.

（2）本端MAC地址與對端MAC地址：

如果站在WDS的葉子側進行天線對準，需要將本端MAC填寫為leaf AP的MAC，對端填寫為root AP的MAC地址。

（3）填寫好本端MAC地址后，手機關聯隱藏的管理SSID：hw_manage_xxxx（2.4G頻段，信道為1）。

（4）關聯以后，點擊開始天線對準。本端和對端顯示信號強度，并且會記錄下掃描的RSSI最大值（亮度條右面的白色豎線），調整天線已達到最佳強度值。

華為WDS場景天線對準工具注意事項

（1）AC及AP需升級到V200R005C10之后版本

（2）一般WDS場景用5G回傳，但管理SSID為2.4G信號，因此需配置2.4G天線以便在天線下方操作。

（3）已經用網規工具WLAN planner計算過角度，且是P2MP，root AP天線角度可根據規劃的角度進行調整并固定。此時，只需對準leaf 端的天線。

（4）其他功能如信號掃描列表、ping等功能不一一列舉。
