05K210采暖空調循環水系統定壓圖集是一份適用于民用建筑中采暖空調循環水系統定壓;指導設計、施工安裝的圖集,該圖集一般被簡稱為05k210圖集。如果現在你需要下載一份免費的05k210圖集作為工作或學習的參考資料,那么就趕緊點擊本文相應的下載地址來下載這份東坡小編為你整理帶來的這份pdf格式完整高清電子版05K210采暖空調循環水系統定壓圖集吧!以下是關于該圖集的相關介紹,希望對你有所幫助!
05k210圖集目錄

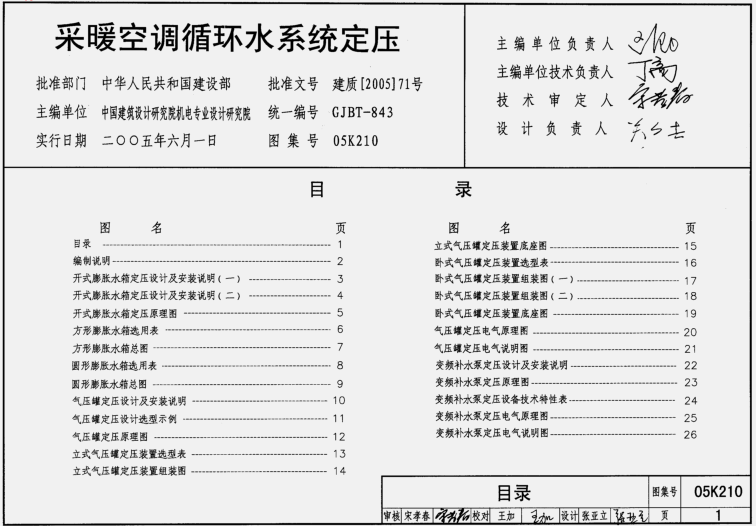

目錄1

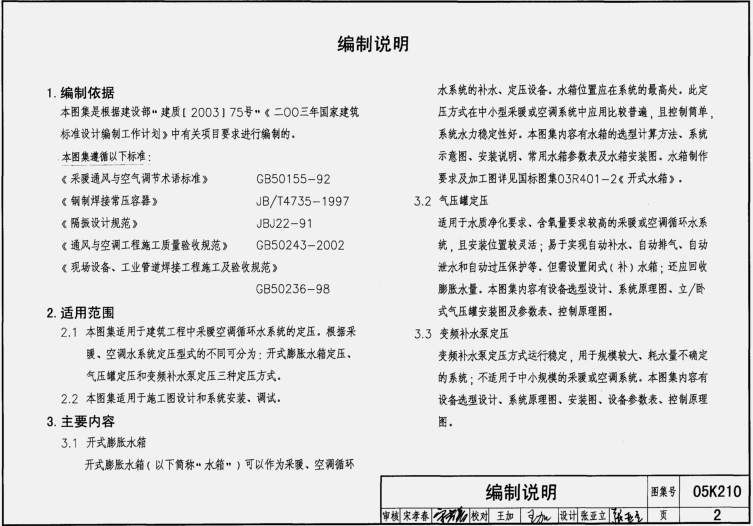

編制說明2
開式膨脹水箱定壓設計及安裝說明(一)3
開式膨脹水箱定壓設計及安裝說明(二)4
開式膨脹水箱定壓原理圖5
方形膨脹水箱選用表6
方形膨脹水箱總圖7
圓形膨脹水箱選用表8
圓形膨脹水箱總圖9
氣壓罐定壓設計及安裝說明10
氣壓罐定壓設計選型示例11

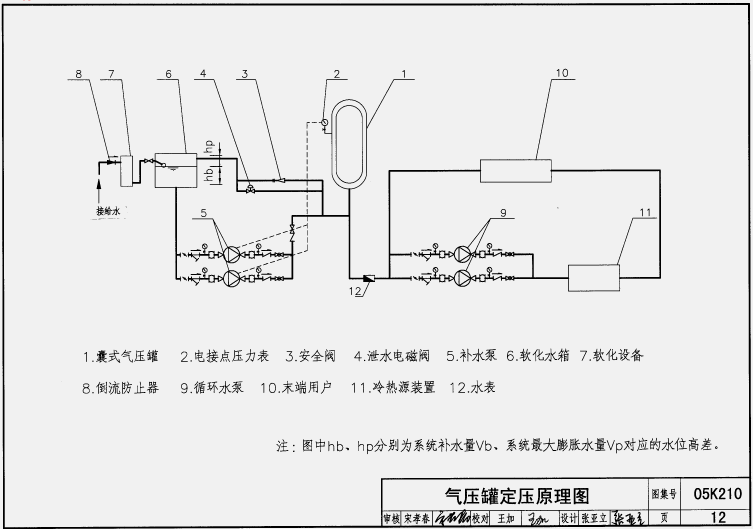

氣壓罐定壓原理圖12
立式氣壓罐定壓裝置選型表13
立式氣壓罐定壓裝置組裝圖14
立式氣壓罐定壓裝置底座圖15
臥式氣壓罐定壓裝置選型表16
臥式氣壓罐定壓裝置組裝圖(一)17
臥式氣壓罐定壓裝置組裝圖(二)18
臥式氣壓罐定壓裝置底座圖19

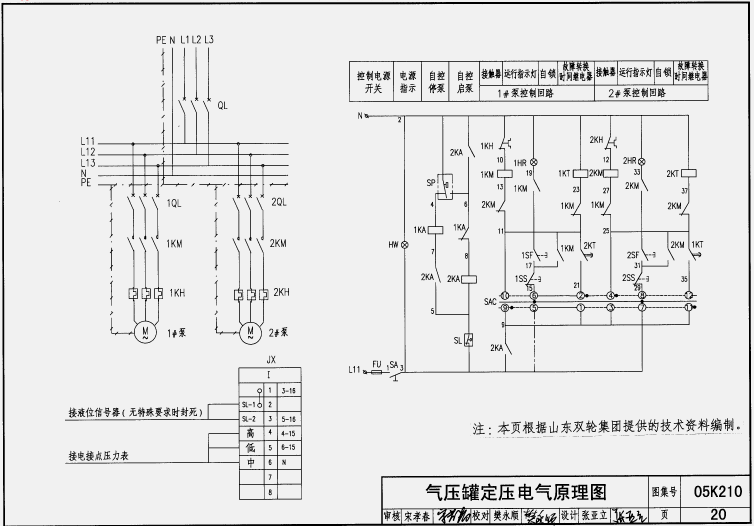

氣壓罐定壓電氣原理圖20
氣壓罐定壓電氣說明圖21
變頻補水泵定壓設計及安裝說明22
變頻補水泵定壓原理圖23
變頻補水泵定壓設備技術特性表24
變頻補水泵定壓電氣原理圖25

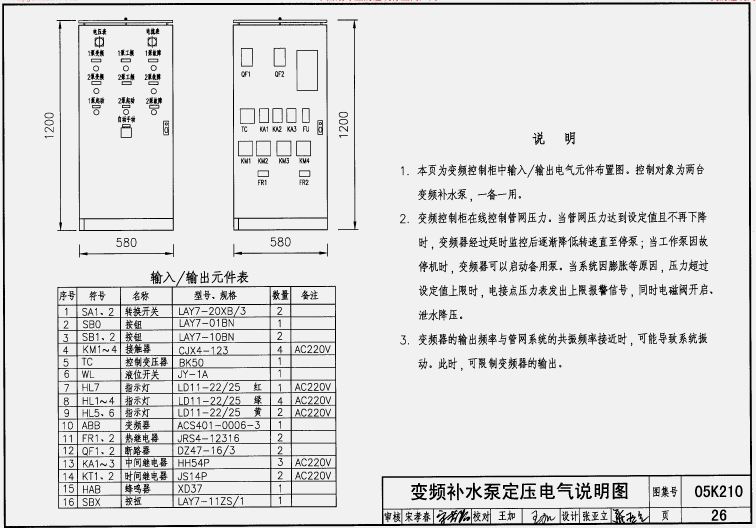

變頻補水泵定壓電氣說明圖26
05k210圖集內容簡介
主要內容包括:根據系統形式、運行方式、系統規模大小可選用膨脹水箱定壓、氣壓罐(補水泵)定壓、變頻補水泵定壓三種形式。本圖集按照設計選用(包括選用說明、接管原理、電氣控制原理)、施工安裝(安裝說明、基礎、隔振措施、質量驗收)的順序編制,方便設計人員的選用和施工人員照圖施工。
