08D800-5常用電氣設備安裝與控制圖集pdf完整清晰版【無水印圖集】

08D800-5常用電氣設備安裝與控制圖集一般被簡稱為08d8005圖集。本節內容小編為大家整理帶來的是一份pdf格式完整清晰版08d8005圖集，該圖集共由135頁組成，如果你需要一份08d8005圖集免費下載文檔的話，那么希望這份08d8005圖集能對你有所幫助！歡迎下載查閱！

08d8005圖集簡介

在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。

主要內容：動力、照明配電箱（柜）設計與安裝；低壓配電裝置的設計與安裝；自動門、窗電氣安裝；電梯、扶梯及自動人行道電氣安裝；升降類停車設備電氣安裝；常用低壓配電設備安裝；常用風機控制；常用水泵控制；其他特種常用電機控制及相關技術資料。

08d8005圖集目錄

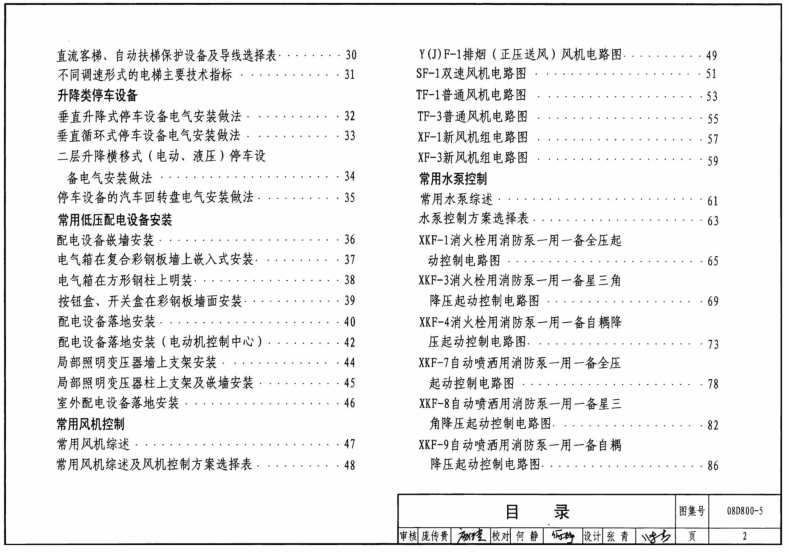

目錄1

編制說明4

動力、照明配電箱(柜)

動力配電柜示例6

照明配電箱示例8

雙電源切換配電箱(柜)示例12

低壓配電裝置

客房配電箱系統及電子設備功能圖13

高層住宅樓配電系統圖示例14

消防泵全壓起動工頻巡檢配電系統圖15

自動門、窗安裝

自動感應平移門電氣安裝做法示意16

自動伸縮門電氣安裝做法示意17

自動旋轉門電氣安裝做法示意18

自動車庫門電氣安裝做法示意19

電動卷簾門電氣安裝做法示意20

上懸鋼天窗電動開窗機電氣安裝做法示意21

電動窗簾電氣安裝做法示意22

擦窗機設備說明23

軌道式擦窗機電氣安裝做法示意24

電梯、扶梯及自動人行道安裝

電梯機房配電系統示意25

電梯機房及井道電氣設備布置圖26

自動扶梯電源引入示意圖27

水平式、傾斜式自動人行道電源引入示意圖28

交流電梯保護設備及導線選擇表29

直流客梯、自動扶梯保護設備及導線選擇表30

不同調速形式的電梯主要技術指標31

升降類停車設備

垂直升降式停車設備電氣安裝做法32

垂直循環式停車設備電氣安裝做法33

二層升降橫移式(電動、液壓)停車設備電氣安裝做法34

停車設備的汽車回轉盤電氣安裝做法35

常用低壓配電設備安裝

配電設備嵌墻安裝36

電氣箱在復合彩鋼板墻上嵌入式安裝37

電氣箱在方形鋼柱上明裝38

按鈕盒、開關盒在彩鋼板墻面安裝39

配電設備落地安裝40

配電設備落地安裝(電動機控制中心)42

局部照明變壓器墻上支架安裝44

局部照明變壓器柱上支架及嵌墻安裝45

室外配電設備落地安裝46

常用風機控制

常用風機綜述47

常用風機綜述及風機控制方案選擇表48

Y(J)F-1排煙(正壓送風)風機電路圖49

SF-1雙速風機電路圖51

TF-1普通風機電路圖53

TF-3普通風機電路圖55

XF-1新風機組電路圖57

XF-3新風機組電路圖59

常用水泵控制

常用水泵綜述61

水泵控制方案選擇表63

XKF-1消火栓用消防泵一用一備全壓起動控制電路圖65

XKF-3消火栓用消防泵一用一備星三角降壓起動控制電路圖69

XKF-4消火栓用消防泵一用一備自耦降壓起動控制電路圖73

XKF-7自動噴灑用消防泵一用一備全壓起動控制電路圖78

XKF-8自動噴灑用消防泵一用一備星三角降壓起動控制電路圖82

XKF-9自動噴灑用消防泵一用一備自耦降壓起動控制電路圖86

XKF-11消防穩壓泵一用一備控制電路圖91

XKR-1單臺熱水循環泵控制電路圖94

XKR-3熱水循環泵一用一備自動輪換控制電路圖95

XKG-1給水泵一用一備全壓起動控制電路圖97

XKP-2單臺排水泵水位(或兩地)控制電路圖100

XKP-7雙電源供電的排水泵一用一備自動輪換控制電路圖101

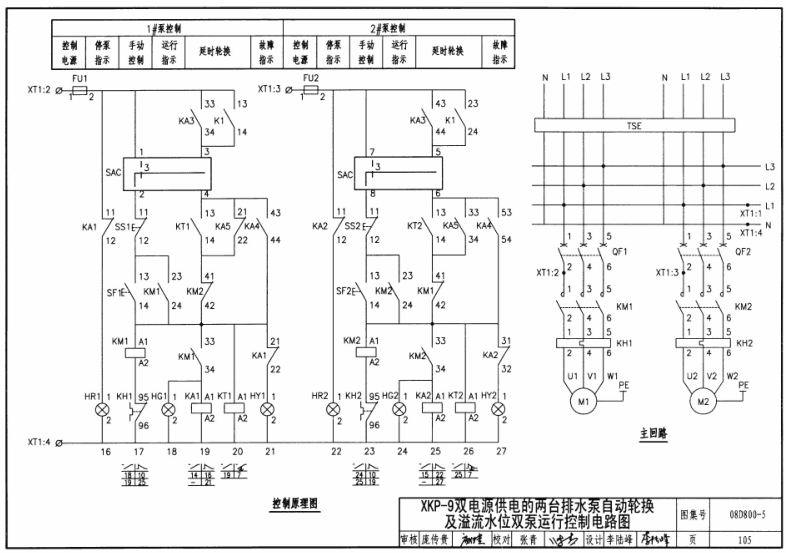

XKP-9雙電源供電的兩臺排水泵自動輪換及溢流水位雙泵運行控制電路圖104

XKP-13雙電源供電的兩臺排水泵自動輪換及溢流水位雙泵運行控制電路圖107

其他常用電機控制

冷卻塔風機控制電路圖110

單臺水泵軟起動控制電路圖114

單臺水泵變頻器控制電路圖(本地/遠程給定)116

單臺水泵變頻器控制電路圖(PID功能)118

消火栓泵一用一備全壓起動工頻巡檢控制電路圖120

相關技術資料

軟起動器常用電機起動設備配合表125

變頻器常用電機起動設備配合表127

電動機保護2類直接/星三角起動配合表130

成套開關設備和控制設備131

KBO系列控制與保護開關電器常用于風機、水泵選型表132

消防給水設備自動巡檢控制配合表133
