東坡小編在之前為大家推薦帶來了05MR201城市道路(瀝青路面)圖集，在本節內容中東坡小編為大家?guī)淼囊琅f是一份城市道路圖集——05MR602城市道路(安全防護設施)圖集，該圖集適用于我國城市各類道路新建、擴建、改建工程交通安全防護設施的施工圖設計，一般被簡稱為05mr602圖集，本節內容小編為大家?guī)淼倪@份05mr602圖集由18頁組成，內容完整詳細且字跡清晰，如果你需要這份圖集的話，點擊本文相應的下載地址進行下載即可！
05mr602圖集內容簡介
本圖集內容包括城市道路中央分隔帶防撞護欄、防眩板、波形梁護欄、中央分隔帶開口處活動護欄、跨線橋防護網、隔離柵、交通護欄、輪廓標等。依據《公路交通安全設施設計規范》JTG D81－2006 和《公路交通安全設施施工技術規范》JTG F71－2006 等現行規范，并結合城市道路特點，確定出圖集中交通安全防護設施的選用條件。
05mr602圖集目錄
目錄1
總說明2

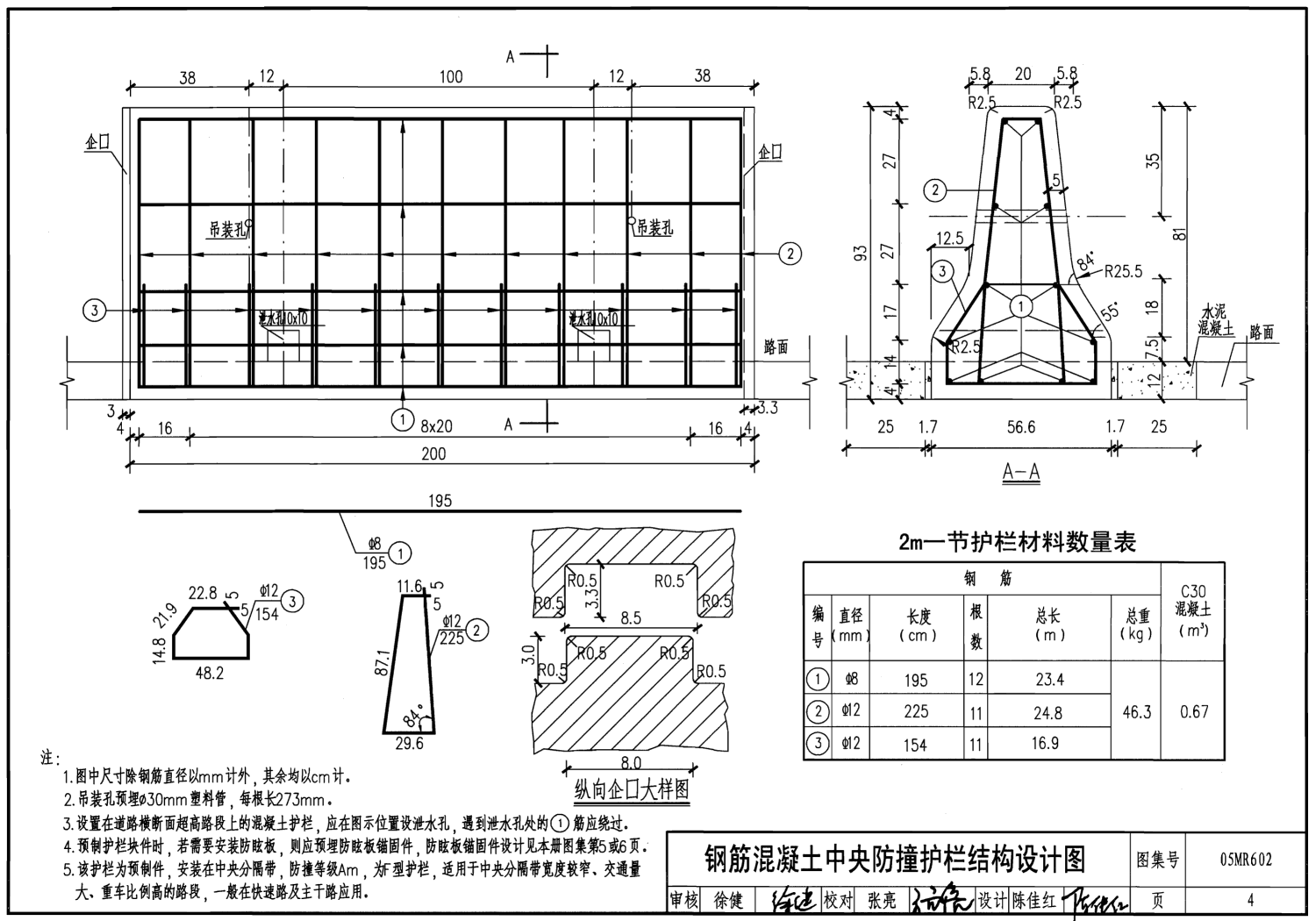

鋼筋混凝土中央防撞護欄結構設計圖4
防眩板結構設計圖（一）5
防眩板結構設計圖（二）6
標準段波形梁鋼護欄安裝斷面圖7

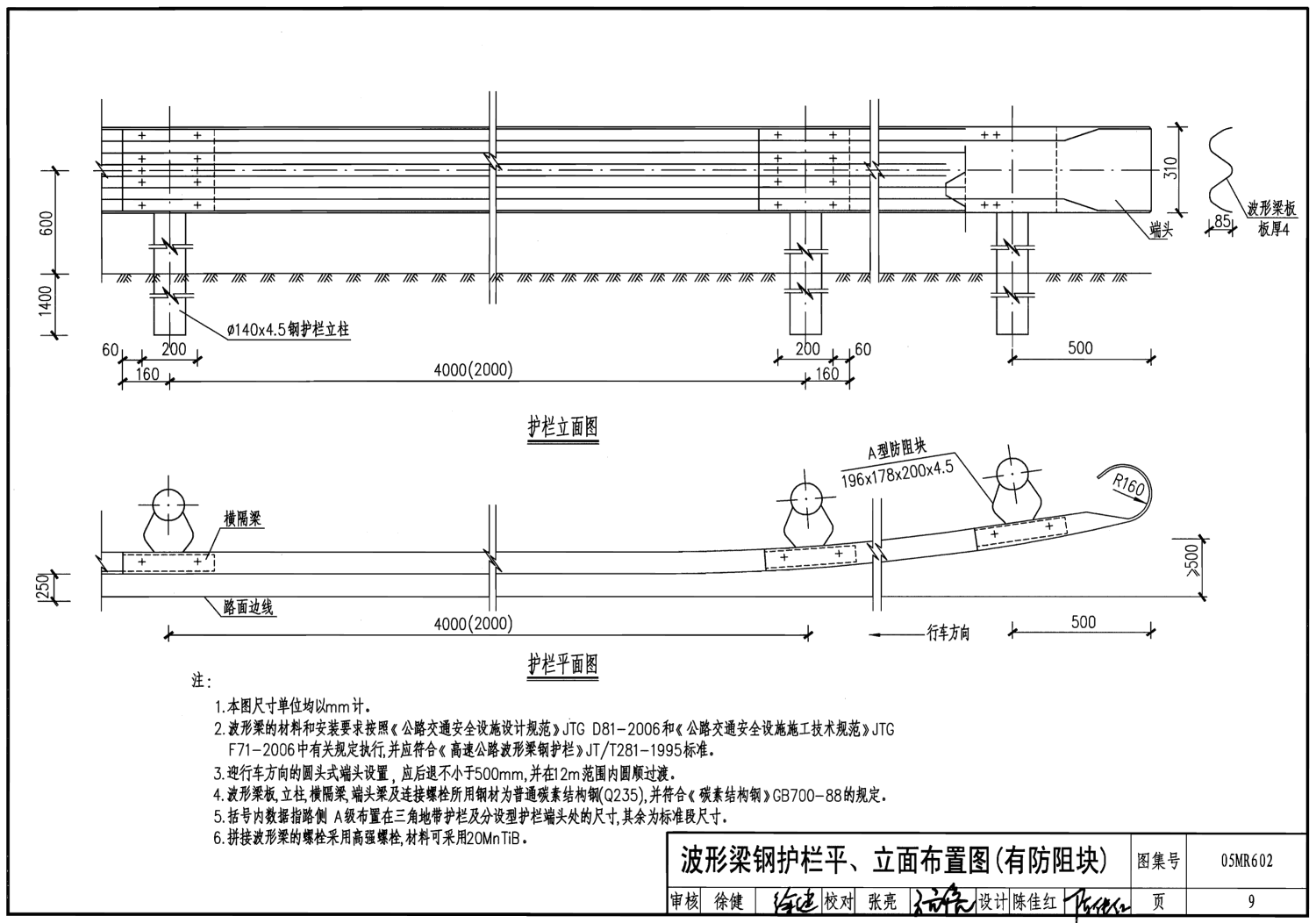

波形梁鋼護欄平、立面布置圖（無防阻塊）8
波形梁鋼護欄平、立面布置圖（有防阻塊）9
鋼筋混凝土橋梁防撞護欄設計圖10
開口處活動護欄構造圖11
跨線橋防護網設計圖12
隔離柵結構設計圖13

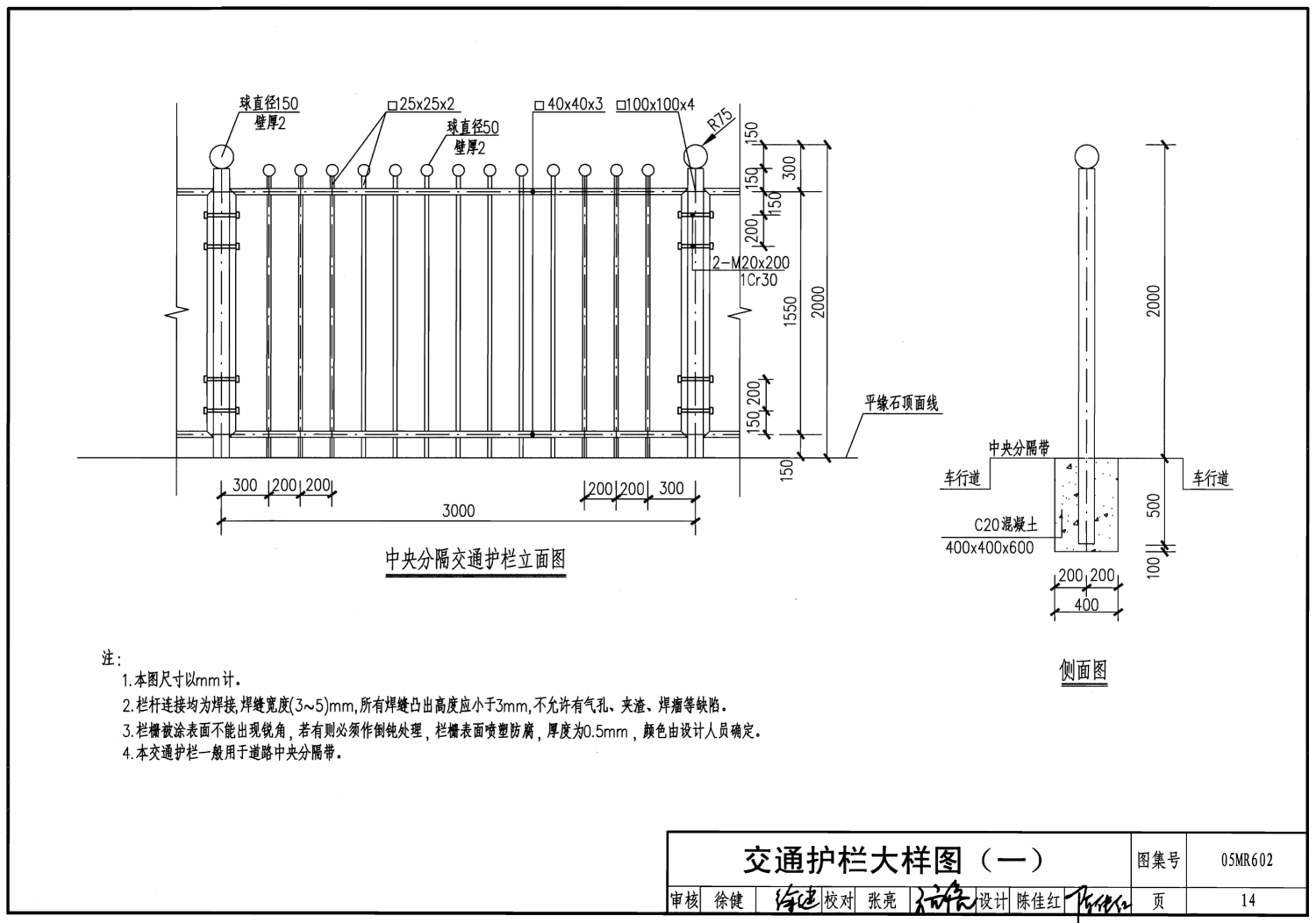

交通護欄大樣圖（一）14
交通護欄大樣圖（二）15
交通護欄大樣圖（三）16
輪廓標結構設計圖17
05mr602圖集樣張
