Altium Designer16.0.6 完美破解版【附安裝教程】

Altium Designer 16的推出有著劃時代的意義，更加強大、高效的設計理念，讓你的PCB產品更有價值、突出更大的優勢。此次版本新增了許多功能，小編這里給大家?guī)�來破解版的Altium Designer 16，附上詳細的安裝使用教程，需要的朋友下！

Altium Designer 16新功能

備用元件選擇

在設計時，通過在備用元件選擇系統中指定備用的元件，對元件選擇進行完全掌控。包括在BOM中進行管腳兼容的備用元件選擇，并且如果需要的話，可以自動替代物料編碼。

網絡顏色同步

通過原理圖設計和PCB布線之間的網絡顏色同步，確保文檔的準確性和可視性。通過可控的ECO指令，即時同步網絡顏色到PCB布線中。

TECHNOLOGY- AWARE XSIGNALS 向?qū)?/span>

利用先進的xSignals向?qū)�，輕松準確地設計高速電路板。為DDR3自動創建xSignals分類并匹配長度規則。

元件布局系統

應用新的元件布局系統，高效應對板卡設計。在板卡設計時，可以動態放置和拖拽元件，并進行推擠、避讓或與其它元件對齊。

可視化間距邊界

通過可視化間距邊界功能，可以實時清晰地查看布線策略的影響。在走線時可以看到走線和元件之間的距離間隙，輕松應對高密板。

3D STEP模型生成向?qū)?/span>

使用3D STEP模型生成向?qū)лp松生成最真實、準確和數據豐富的3D模型。將您的實體電路板精確體現在實時原生3D PCB上。

增強的引腳長度定義

使用在元器件引腳屬性中增強的引腳長度定義來精準高效地進行高速設計布線。增強的引腳長度計算功能包括了芯片內部連接導線的長度，無需進行耗時的手動計算。

PADS LOGIC 導出器

應用 PADS? Logic導出器，將設計數據從Altium Designer導出到PADS?，節約您的設計時間。應用Altium Designer進行高級版圖設計，之后即時將原理圖和PCB版圖導入到PADS? 中。

孔公差定義

為焊盤和過孔定義特定的公差值，確保PCB制造的可靠性。指定精確的孔公差，并將其作為生產數據的一部分，確保每次生產時一次通過。

高級元件搜索

在Vault瀏覽器中應用高級查找選項，輕松準確地找到您設計中所需的元件。根據您的特定需求來定制搜索選項，并且可以將搜索項收藏，以備后用。

離線設計系統

您通過離線設計系統向外界分享的網絡數據可以盡在您的掌控中。輕松使用Altium Designer 為指定應用設定連接，包括您的偏好分享、許可證服務器、元器件供應商連接等。

集成的TASKING PIN MAPPER

利用集成的TASKING Pin Mapper，隨時分享PCB與嵌入式軟件項目間的設計數據。 節省Altium Designer與TASKING工具之間引腳分配、處理器芯片標識符和符號名稱的轉換時間。

新型設計規則編輯器

應用新的設計規則編輯器，可以輕松創建和管理高級設計規則。通過合理的查詢驗證接口，準確理解查詢語句之間的關系，避免設計規則沖突。

Altium Designer 16破解版怎么用

Altium Designer 16安裝使用教程

小編將完整的Altium Designer 16打包存于百度網盤中，本頁提供的壓縮包內有下載地址

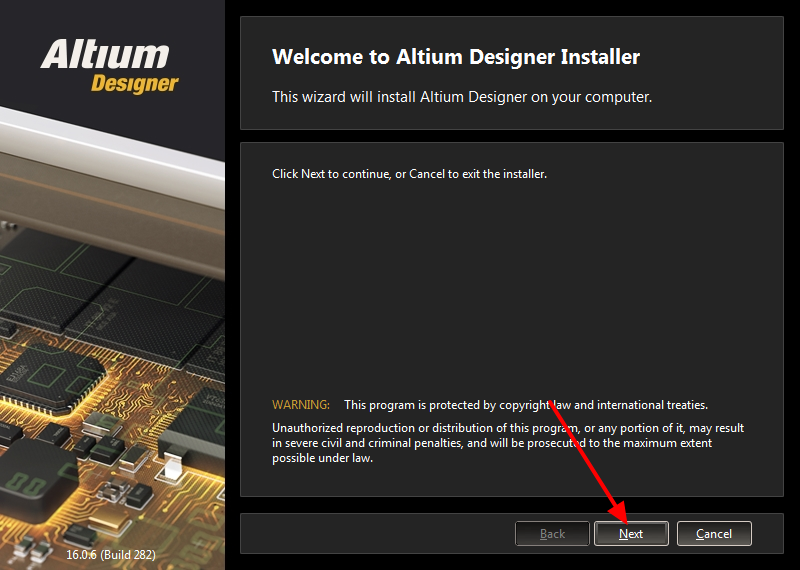

將Altium Designer 16完整的下載解壓后，運行“AltiumDesignerSetup_16_0_6.exe”，點擊【Next】進行下一步安裝

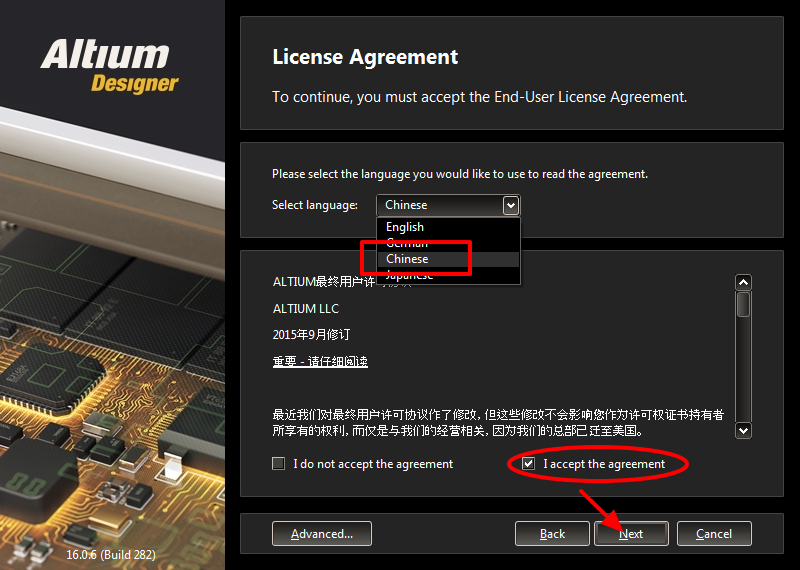

選擇【Chinese】，勾選“I accept the agreement”，仍然點擊【Next】

然后會讓你設置用戶名和密碼，基本上一直Next就可以完成安裝。

安裝完成后，不要立即打開AD。接著是破解AD。

返回安裝包目錄中有個

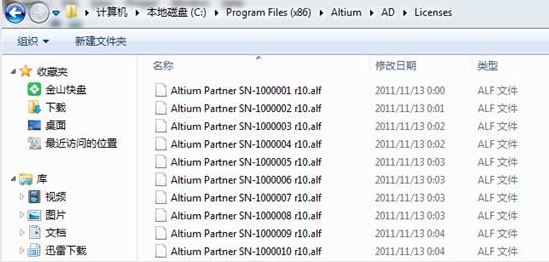

的文件夾，里面放的都10多個AD受權文件，也就是Licence文件，其實AD只要添加其中的一個就可以和諧使用。為了避免刪除安裝包后會對破解有影響，我這里把整個Licenses文件夾復制到AD的安裝目錄（如是默認安裝位置，Win7、Win8 64位的位置是C:\Program Files (x86)\Altium\AD，其它32位系統的都是C:\Program Files\Altium\AD）下再添加。打開AD軟件

如果是64位的系統會彈出

很多人在問是不是提示64位的系統不兼容AD軟件，其實不然，這里提示是串口驅動不支持64位的系統，跟我們畫圖沒有任何關系，把Don’t show this message anymore勾上，下次打開就不會再提示。進入軟件

點

增加授權文件

找到剛才拷過去的授權文件，選擇一個*.alf（AD12以上的授權文件注意后面還有Standalone的才是單機版的授權文件）文件點打開后返回AD界面，

在這里

可以看到Status顯示OK，說明AD已經破解完成了。至此安裝已經基本完成。

altium designer怎么添加庫

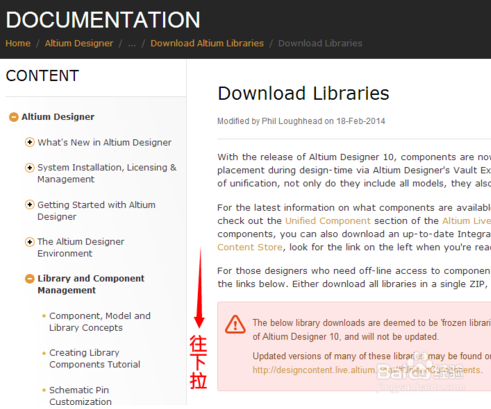

我們需要從官網下載元件庫，我們先進入網址，然后向下拉：techdocs.altium.com/display/ADOH/Download+Libraries

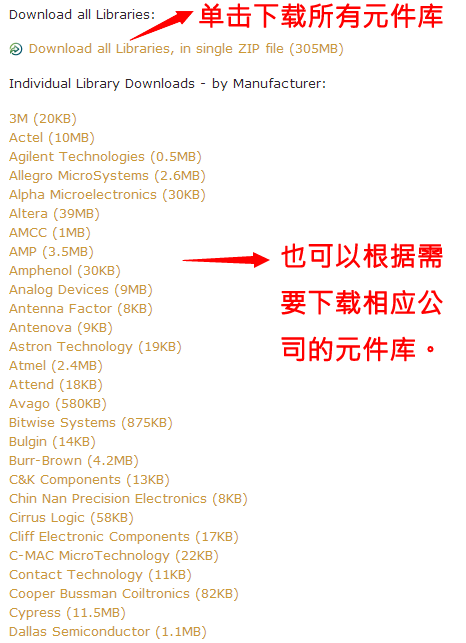

這里便是我們需要的元件庫了，我們單擊”Download all Libraries,in single ZIP file“則下載所有元件庫。我們也可以根據需要選擇相應的元件庫下載，比如Atmel，Altera，AMP等等。

我們這邊選擇下載所有“Download all Libraries,in single ZIP file“，下載下來后是一個ZIP壓縮包。我們對其進行解壓，解壓出來總共有107個文件夾。

庫文件的安裝

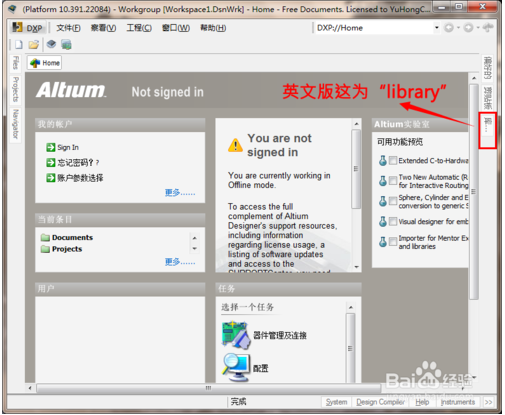

打開Altium Designer，留意右邊側邊欄的”庫“，單擊：

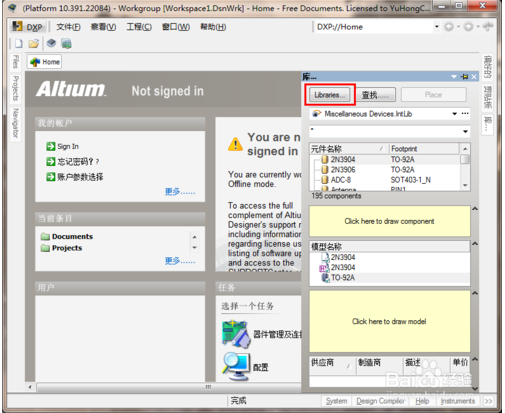

單擊”Library“：

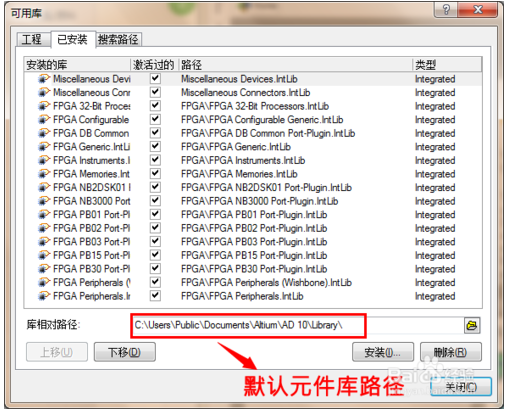

復制元件庫默認路徑：C:\Users\Public\Documents\Altium\AD 10\Library\

提示：不同電腦路徑可能不同。

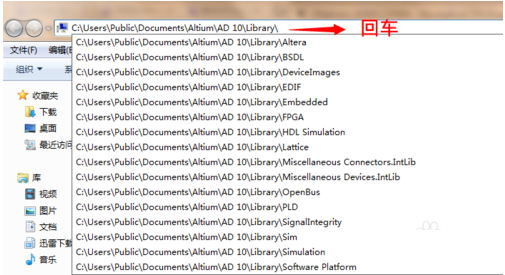

打開我的電腦，粘帖到地址欄，然后回車，打開庫默認的存放路徑：

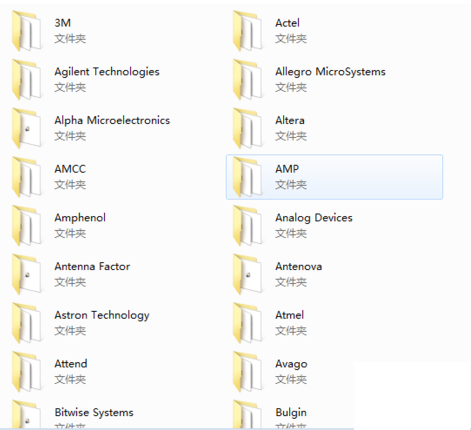

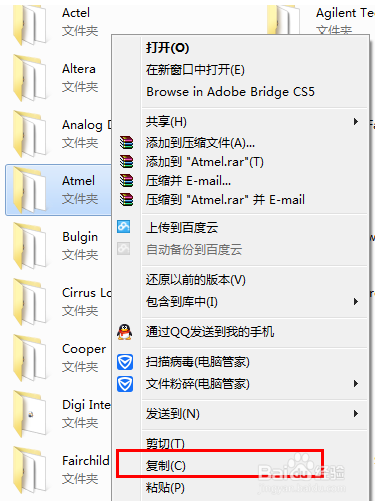

復制我們剛才下載的元件庫，筆者使用到Atmel的元件比較多，其他不常用，所以僅僅復制所下載元件庫中Atmel文件夾，然后粘帖到庫默認的存放路徑

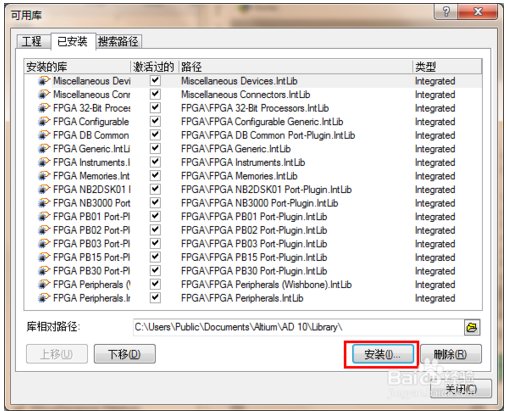

再回到AD，再次打開”庫“>>”Library“，點擊安裝：

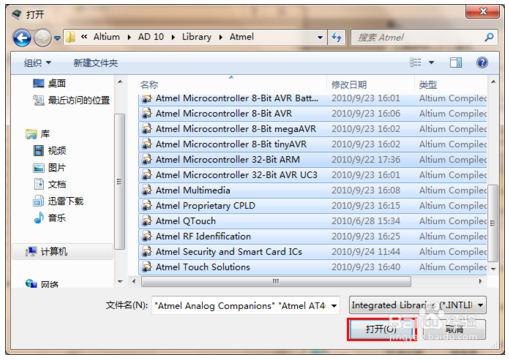

選擇你復制進去的文件夾（小編這邊選擇Atmel）：

單擊打開，選擇所有Atmel文件夾包含的元件，單擊打開。

大功告成，我們可以看到我們所導入的Atmel公司的元件庫：
