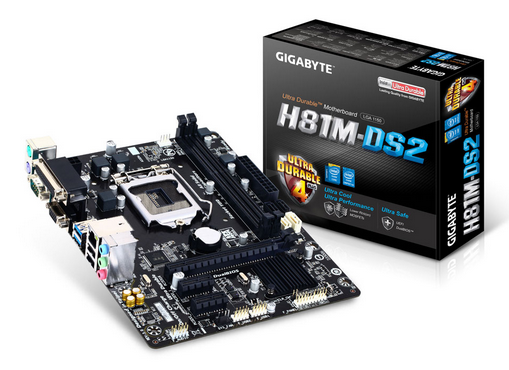

技嘉GA-H81M-DS2主板使用說明書pdf格式

GA-H81M-DS2主板配置圖 ..........................................................................................4

GA-H81M-DS2主板功能框圖 ......................................................................................5

第一章 硬件安裝 .......................................................................................................6

1-1安裝前的注意事項 .........................................................................................6

1-2產品規(guī)格 ..........................................................................................................7

1-3安裝中央處理器 .............................................................................................9

1-4安裝內存條 ......................................................................................................9

1-5安裝擴展卡 ....................................................................................................10

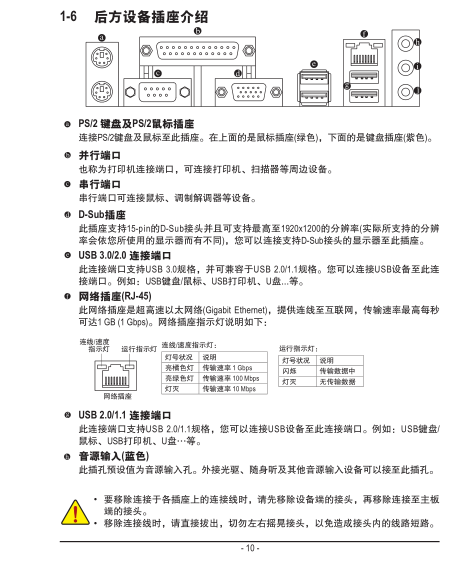

1-6后方設備插座介紹 .......................................................................................10

1-7插座及跳線介紹 ........................................................................................... 11

第二章 BIOS 程序設置 ............................................................................................16

2-1開機畫面 ........................................................................................................16

2-2M.I.T. (頻率/電壓控制) ..................................................................................17

2-3System Information (系統(tǒng)信息) ......................................................................21

2-4BIOS Features (BIOS功能設定) .....................................................................22

2-5Peripherals (集成外設) ...................................................................................25

2-6Power Management (省電功能設定) ............................................................27

2-7Save & Exit (儲存設定值并結束設定程序) ...............................................28

第三章 附錄 ..............................................................................................................29

驅動程序安裝 ..........................................................................................................29

管理聲明 ..................................................................................................................30

技嘉主板售后服務及質量保證卡 .......................................................................35

技嘉科技全球服務網.............................................................................................36

中央處理器(CPU)

支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 /Intel® Pentium®處理器 / Intel® Celeron®處理器

L3高速緩存取決于CPU

芯片組

Intel® H81 高速芯片組

內存

2個1.5V DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系統(tǒng)的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。

支持雙信道內存技術

支持DDR3 1600/1333 MHz

支持non-ECC內存

支持Extreme Memory Profile (XMP)內存

顯示功能

內建于有顯示功能的處理器 - 支持Intel® HD Graphics:

1個D-Sub插座，可支持至最高1920x1200的分辨率

支持最大共享顯示內存至1 GB

音效

內建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

*若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。

網絡

內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
