技嘉GA-H81M-S1主板使用說明書(繁體版)pdf格式

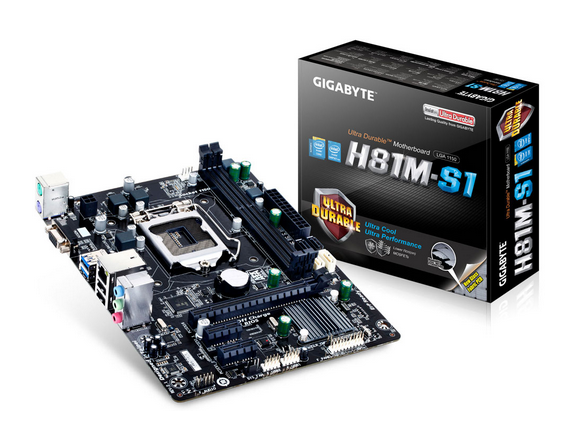

技嘉GA-H81M-S1主板支持Intel® 第4代Core™處理器，內建D-SUB接頭于后窗背板，CPU電源模塊為固態電容設計。以下文檔是技嘉GA-H81M-S1使用手冊，為繁體版本，有需要的朋友可立即下載此文檔。

溫馨提示：

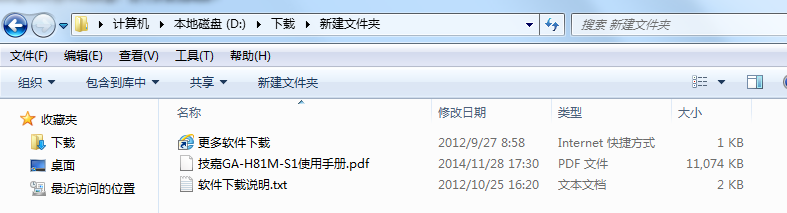

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

技嘉GA-H81M-S1使用手冊目錄

GA-H81M-S1主機板配置圖 .........................................................................................4

GA-H81M-S1主機板功能方塊圖 ................................................................................5

第一章 硬體安裝 .......................................................................................................6

1-1  安裝前的注意須知 .........................................................................................6

1-2  產品規格 ..........................................................................................................7

1-3  安裝中央處理器 .............................................................................................9

1-4  安裝記憶體模組 .............................................................................................9

1-5  安裝擴充卡 ....................................................................................................10

1-6  後方裝置插座介紹 .......................................................................................10

1-7  插座及跳線介紹 ........................................................................................... 11

第二章 BIOS 組態設定 ............................................................................................16

2-1  開機畫面 ........................................................................................................16

2-2  M.I.T. (頻率/電壓控制) ..................................................................................17

2-3  System Information (系統資訊) ......................................................................21

2-4  BIOS Features (BIOS功能設定) .....................................................................22

2-5  Peripherals (整合週邊設定) ..........................................................................25

2-6  Power Management (省電功能設定) ............................................................27

2-7  Save & Exit (儲存設定值並結束設定程式) ...............................................28

第三章 附錄 ..............................................................................................................29

驅動程式安裝 ..........................................................................................................29

管理聲明 ..................................................................................................................30

技嘉產品臺灣地區保固共同條款 .......................................................................31

技嘉科技全球服務網.............................................................................................32

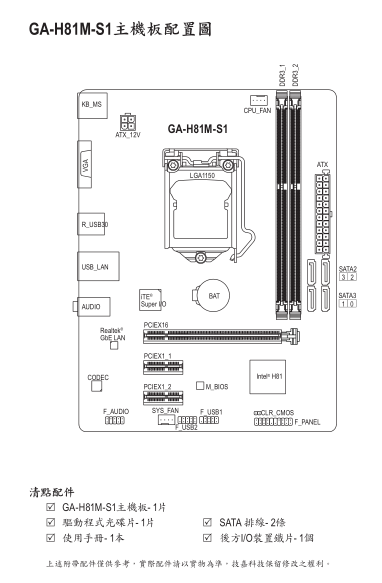

技嘉GA-H81M-S1使用手冊——主板配置圖

技嘉GA-H81M-S1規格參數

中央處理器(CPU)

支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 /Intel® Pentium®處理器 / Intel® Celeron®處理器

L3高速緩存取決于CPU

芯片組

Intel® H81 高速芯片組

內存

2個1.5V DDR3 DIMM插槽，最高支持到16 GB

* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。

支持雙信道內存技術

支持DDR3 1600/1333 MHz

支持non-ECC內存

支持Extreme Memory Profile (XMP)內存

顯示功能

內建于有顯示功能的處理器 - 支持Intel® HD Graphics:

1個D-Sub插座，可支持至最高1920x1200的分辨率

支持最大共享顯示內存至1 GB

音效

內建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。

網絡

內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
