技嘉GA-Z97X-UD7 TH主板使用說明書

技嘉GA-Z97X-UD7 TH主板使用說明書pdf格式

  • 大�。�37.5M
  • 語言:中文
  • 平臺:WinXP, WinAll
  • 更新:2014-12-01 09:3
  • 等級:
  • 類型:說明書
  • 網站:http://tipsywinegypsy.com
  • 授權:免費軟件
  • 廠商:
  • 產地:國產軟件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

相關推薦: GA-Z97X-UD7 TH 技嘉主板

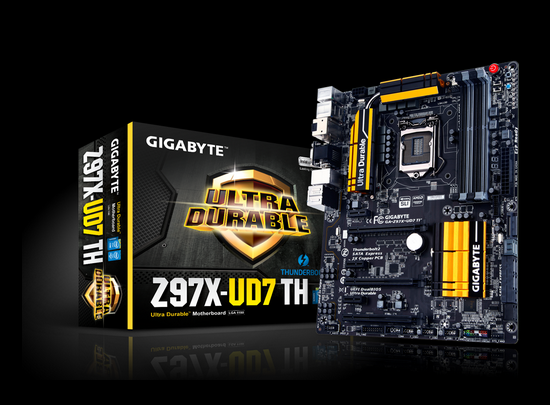

技嘉GA-Z97X-UD7 TH主板支持 Intel®第4代/第5代Core™ 處理器,雙雷電2新一代高速傳輸接口,支持多卡互聯技術,超長壽命黑化固態電容。以下文檔是技嘉GA-Z97X-UD7 TH使用手冊,有需要的朋友可立即下載此文檔。

溫馨提示:

本文檔為PDF格式文檔,因此需確保在閱讀之前你已經安裝了pdf閱讀器,如果尚未安裝閱讀器,建議下載福昕pdf閱讀器或其他PDF閱讀器,進行安裝后閱讀。

技嘉GA-Z97X-UD7 TH使用手冊目錄

清點配件 .......................................................................................................................6

選購配件 .......................................................................................................................6

GA-Z97X-UD7 TH主板配置圖......................................................................................7

GA-Z97X-UD7 TH主板功能框圖 .................................................................................8

第一章 硬件安裝 .......................................................................................................9

1-1  安裝前的注意事項 .........................................................................................9

1-2  網卡驅動程序下載 .......................................................................................10

1-3  產品規格 ........................................................................................................ 11

1-4  安裝中央處理器及散熱風扇 .....................................................................14

1-4-1  安裝中央處理器(CPU) .......................................................................................14

1-4-2  安裝散熱風扇 .....................................................................................................16

1-5  安裝內存條 ....................................................................................................17

1-5-1  雙通道內存技術 .................................................................................................17

1-5-2  安裝內存條 ..........................................................................................................18

1-6  安裝擴展卡 ....................................................................................................19

1-7  構建AMD CrossFire ™ /NVIDIA ® SLI ™ 系統 .......................................................20

1-8  后方設備插座介紹 .......................................................................................21

1-9  內建按鈕、切換器及指示燈 .....................................................................23

1-10 插座及跳線介紹 ...........................................................................................25

第二章 BIOS 程序設置 ............................................................................................35

2-1  開機畫面 ........................................................................................................36

2-2  BIOS設定程序主畫面 ...................................................................................37

2-3  M.I.T. (頻率/電壓控制) ..................................................................................40

2-4  System Information (系統信息) ......................................................................52

2-5  BIOS Features (BIOS功能設定) .....................................................................53

2-6  Peripherals (集成外設) ...................................................................................57

2-7  Power Management (省電功能設定) ............................................................62

2-8  Save & Exit (儲存設定值并結束設定程序) ...............................................64

第三章 構建SATA硬盤 ............................................................................................65

3-1  設定Intel ® Z97 SATA控制器模式 ..................................................................65

3-2  設定Marvell ® 88SE9172 SATA控制器模式 ..................................................77

3-3  安裝SATA RAID/AHCI驅動程序及操作系統 ..............................................82

第四章 驅動程序安裝 ............................................................................................89

4-1  Chipset Drivers (芯片組驅動程序) ...............................................................89

4-2  Application Software (軟件應用程序) ...........................................................90

4-3  Information (信息清單) ...................................................................................90

第五章 獨特功能介紹 ............................................................................................91

5-1  BIOS更新方法介紹 .......................................................................................91

5-1-1  如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................91

5-1-2  如何使用@BIOS (BIOS 在線更新)更新BIOS ..................................................94

5-2  APP Center (應用中心) ..................................................................................95

5-2-1  EasyTune................................................................................................................96

5-2-2  System Information Viewer .....................................................................................97

5-2-3  EZ Setup .................................................................................................................98

5-2-4  Fast Boot ..............................................................................................................103

5-2-5  Smart TimeLock....................................................................................................104

5-2-6  Smart Recovery 2 (智能恢復2) ..........................................................................105

5-2-7  USB Blocker .........................................................................................................107

5-2-8  Smart Switch ........................................................................................................108

第六章 附錄 ............................................................................................................109

6-1  音頻輸入/輸出設定介紹 ...........................................................................109

6-1-1  2 / 4 / 5.1 / 7.1聲道介紹 .....................................................................................109

6-1-2  S/PDIF輸出設定 ................................................................................................111

6-1-3  麥克風錄音設定 ...............................................................................................112

6-1-4  錄音機使用介紹 ...............................................................................................114

6-2  疑難排解 ...................................................................................................... 115

6-2-1  問題集 ................................................................................................................115

6-2-2  故障排除 ............................................................................................................116

6-3  除錯燈號代碼說明 ..................................................................................... 118

管理聲明 ................................................................................................................122

技嘉主板售后服務及質量保證卡 .....................................................................126

技嘉科技全球服務網...........................................................................................127

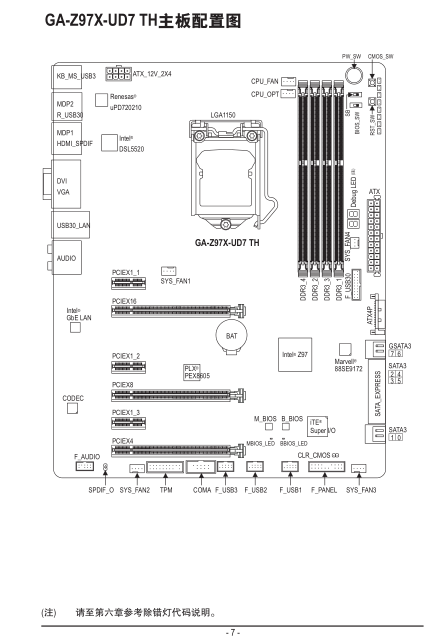

技嘉GA-Z97X-UD7 TH使用手冊——主板配置圖

技嘉GA-Z97X-UD7 TH規格參數

中央處理器(CPU)

支持LGA1150插槽處理器: Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器

L3高速緩存取決于CPU

芯片組

Intel® Z97 高速芯片組

內存

4個DDR3 DIMM插槽,最高支持到32 GB

* 由于Windows 32-bit操作系統的限制,若安裝超過4 GB容量內存時,實際上顯示之內存容量將少于實際安裝的內存容量。

支持雙信道內存技術

支持DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz

支持non-ECC內存

支持Extreme Memory Profile (XMP)內存

顯示功能

內建于有顯示功能的處理器 - 支持Intel® HD Graphics:

1個D-Sub插座,可支持至最高1920x1200@60Hz的分辨率

1個DVI-D插座,可支持至最高1920x1200@60Hz的分辨率

* 此DVI-D插座不支持轉接為D-Sub的功能。

1個HDMI插座,可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率

* 支持HDMI 1.4a版本。

內建于Intel® DSL5520芯片:

2個Thunderbolt插座(MDP1/MDP2),支持Mini-DisplayPort及Thunderbolt技術之顯示器,可支持至最高3840x2160@60Hz的分辨率

* 當標示為MDP2的Thunderbolt插座連接顯示器時,DVI插座將無法輸出影像。

* 由于PC架構的I/O資源限制,可串連的Thunderbolt裝置數量會依主板所安裝的PCI Express及PCI裝置而定。(詳細的設定與限制請參考「1-7 后方裝置插座介紹」)

最多可支持三屏幕同時輸出

支持最大共享顯示內存至512MB

音效

內建Realtek® ALC1150芯片

支持High Definition Audio

支持2/4/5.1/7.1聲道

支持S/PDIF輸出

網絡

內建Intel® GbE網絡芯片(10/100/1000 Mbit)
