07FJ05防空地下室移動柴油電站圖集介紹

07FJ05防空地下室移動柴油電站圖集是人防系列圖集之一,該圖集又被簡稱為07fj05圖集。本節內容小編為大家整理帶來的這份07fj05圖集為pdf格式免費版,該圖集內容完整,共有39頁,除此之外,圖集字跡也十分清晰,如果你需要一份這樣的圖集作為工作或學習的參考資料,那就趕緊點擊本文相應的下載地址來下載這份人防圖集吧!

溫馨提示:

本文檔為PDF格式文檔,因此需確保在閱讀之前你已經安裝了pdf閱讀器,如果尚未安裝閱讀器,建議下載福昕pdf閱讀器或其他PDF閱讀器進行安裝后閱讀。

07FJ05防空地下室移動柴油電站圖集內容簡介

本圖集適用于新建、改建、擴建的附建式防空地下室和結合民用建筑易地修建的單建式防空地下室設置的內部移動柴油電站。主要包括1×120kW移動電站(人員掩蔽部)、1×120kW移動電站(汽車庫、專業隊車輛掩蔽部)。戰時為甲類或乙類工程的防護站、人員隱蔽所、物資庫、汽車庫、生產車間、食品站、人防通道等預制配套設置的內部電站。本圖集供設計、審圖、監理、質監、施工、工程管理、維護等部門人員使用。

目錄

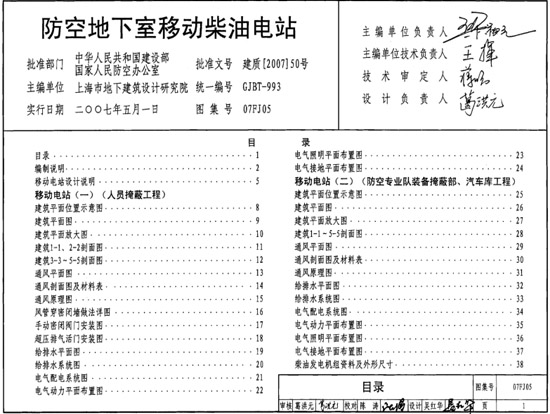

目錄1

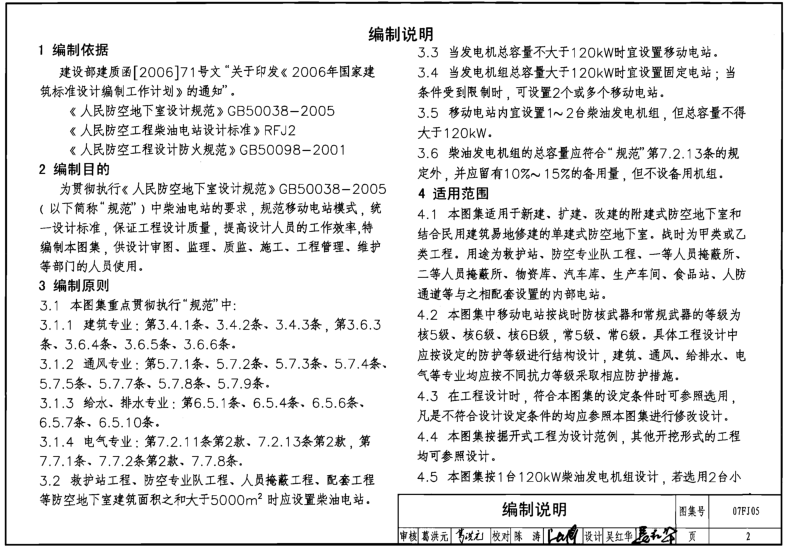

編制說明2

移動電站設計說明5

移動電站(一)(人員掩蔽工程)8

建筑平面位置示意圖8

建筑平面圖9

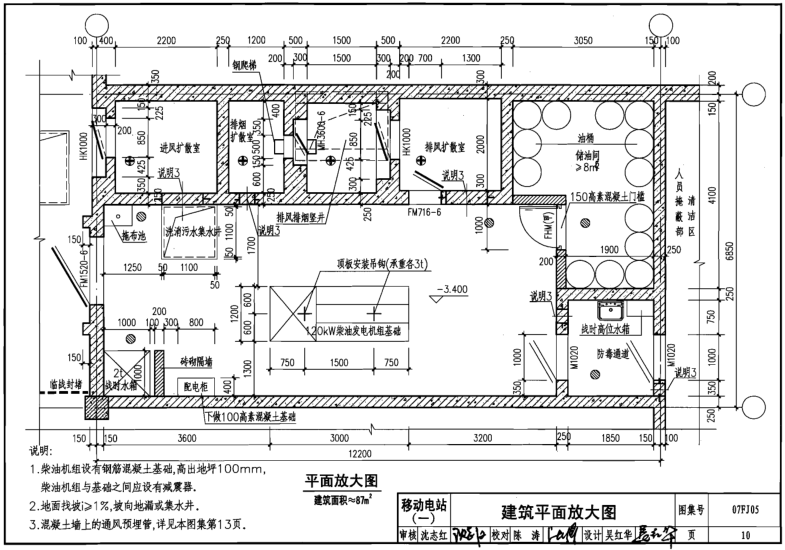

建筑平面放大圖10

建筑1-1~2-2剖面圖11

建筑3-3~5-5剖面圖12

通風平面圖13

通風剖面圖及材料表14

通風原理圖15

風管穿密閉墻做法詳圖16

手動密閉閥門安裝圖17

超壓排氣活門安裝圖18

給排水平面圖19

給排水系統圖20

電氣配電系統圖21

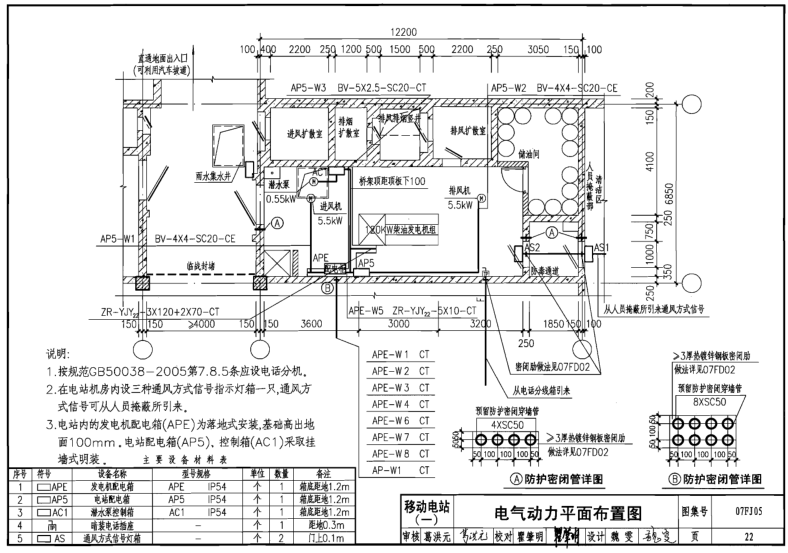

電氣動力平面布置圖22

電氣照明平面布置圖23

電氣接地平面布置圖24

移動電站(二)(防空專業隊裝備掩蔽部、汽車庫工程)25建筑平面位置示意圖25

建筑平面圖26

建筑平面放大圖27

建筑1-1~5-5剖面圖28

通風平面圖29

通風剖面圖及材料表30

通風原理圖31

給排水平面圖32

給排水系統圖33

電氣配電系統圖34

電氣動力平面布置圖35

電氣照明平面布置圖36

電氣接地平面布置圖37

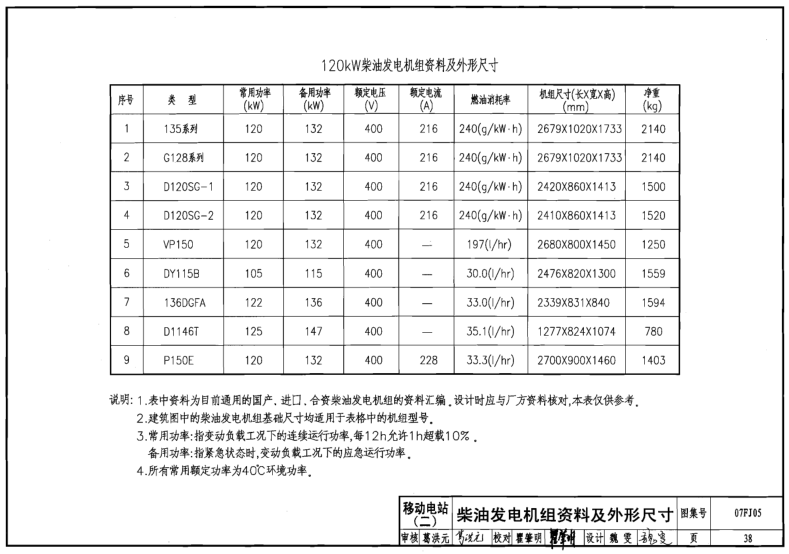

柴油發電機外形尺寸資料38

07FJ05防空地下室移動柴油電站圖集圖樣
