社會上總有那么多危險的事情發生，在家里也要小心，避免被小偷光顧，我們的門禁就要安裝的特別好了，那么如何安裝呢，一起來看看這款門禁安裝示意圖吧。

門禁安裝的時候，我們要進行現場考察，查看現場環境及門的材質等，確定適合安裝哪種鎖。若甲方有要求，則要按照甲方要求做，若還有更好的方案可現場提出，并與甲方協商確定最終施工方案。



門禁系統詳細安裝接線圖要看你選用的產品而定。

一般門禁系統配置：門禁主機、門禁電源、電控鎖（電插鎖、電插鎖）、出門按鈕（或讀卡器）。聯網的話還需要接主控電腦（安裝相應軟件）。

一般接線方式：

①門禁主機上的+12V、GND端（門禁主機供電）接門禁電源的+12V、GND端。

②電控鎖正端接門禁電源的NO或NC端（視常開鎖、常閉鎖而定）；通常接法接到

NC端（通電開鎖，斷電關鎖）。電控鎖負端接門禁電源的GND端。

③門禁主機上的PUSH端（開門信號）接門禁電源的PUSH端。（門禁主機上開門信號標示是NO、NC

的，通常接NO端至接門禁電源的PUSH端）。

④另一端接出門按鈕的話，出門按鈕的2根連線接到門禁主機的出門按鈕端和GND端；或者接入到門禁電源的PUSH端和GND端。

⑤另一端接讀卡器的話，讀卡器連線接入門禁主機的對應信號端（一般接4個端子：12V、GND、

DATA0、DATA1)。

⑥如需要聯網的話，還要接入RS485線（RS485通訊方式）或網線（TCP/IP

通訊方式）與門禁主機連接，另一端和電腦連接，RS485線（2芯屏蔽線）還

需要接入串口轉RS485轉換器與電腦主機串口連接；網線與電腦網卡網口連接。

另外門禁主機上可能還會有報警接口、門鈴接口、門磁接口等（一般不接）如需要對應接入即可。

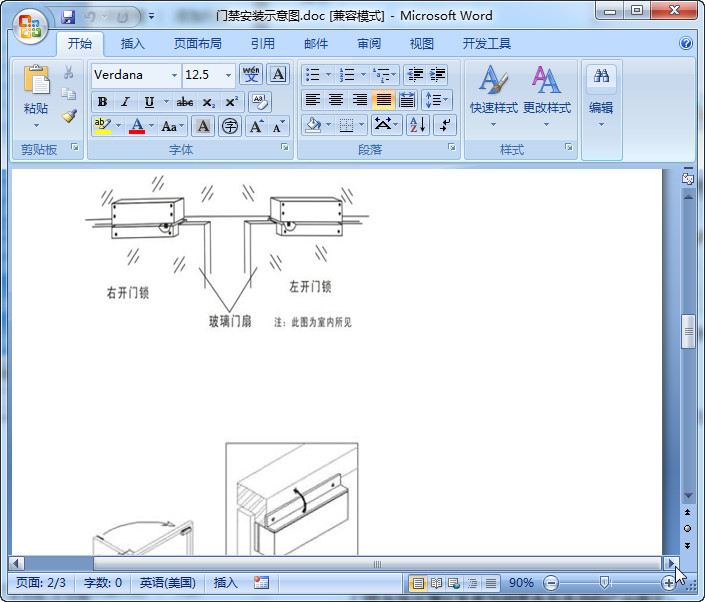

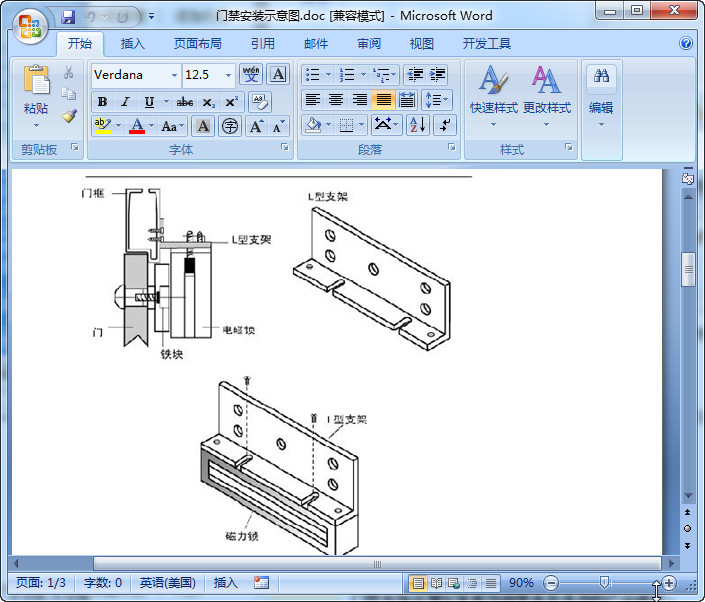

門禁安裝示意圖Word格式免費版
